이해 기어 커플링 중부하 동력 전달 분야

Gear couplings are widely used mechanical connectors designed for transmitting high torque between rotating shafts that are not perfectly aligned. By utilizing the engagement between external gear teeth on hubs and internal gear teeth within sleeves, gear couplings achieve stable torque transfer while allowing controlled movement between shafts. This structural principle makes them suitable for industrial environments where load fluctuation, shaft deflection, and installation tolerances are common.

탄성 또는 고무 기반 커플링과 비교하여 기어 커플링은 기계적 강도와 비틀림 강성에 중점을 둡니다. Their compact structure supports high power density, which is often required in metallurgical equipment, heavy conveyors, rolling mills, and large-scale pumps.

기어 커플링의 작동 원리

표준 기어 커플링은 구동 및 구동 샤프트에 장착된 두 개의 허브와 허브를 둘러싸는 하나 또는 두 개의 슬리브로 구성됩니다. 허브에는 외부 기어 톱니가 있고 슬리브는 해당 내부 기어 톱니로 가공됩니다. 토크는 이러한 톱니의 연속적인 맞물림을 통해 전달됩니다.

샤프트 정렬 불량을 수용하기 위해 기어 톱니에 크라운을 씌우는 경우가 많습니다. This allows the teeth to slide slightly during operation, compensating for angular, radial, and axial displacement without interrupting power transmission. 톱니 표면 사이의 적절한 윤활은 이 이동 중 마찰과 마모를 줄여줍니다.

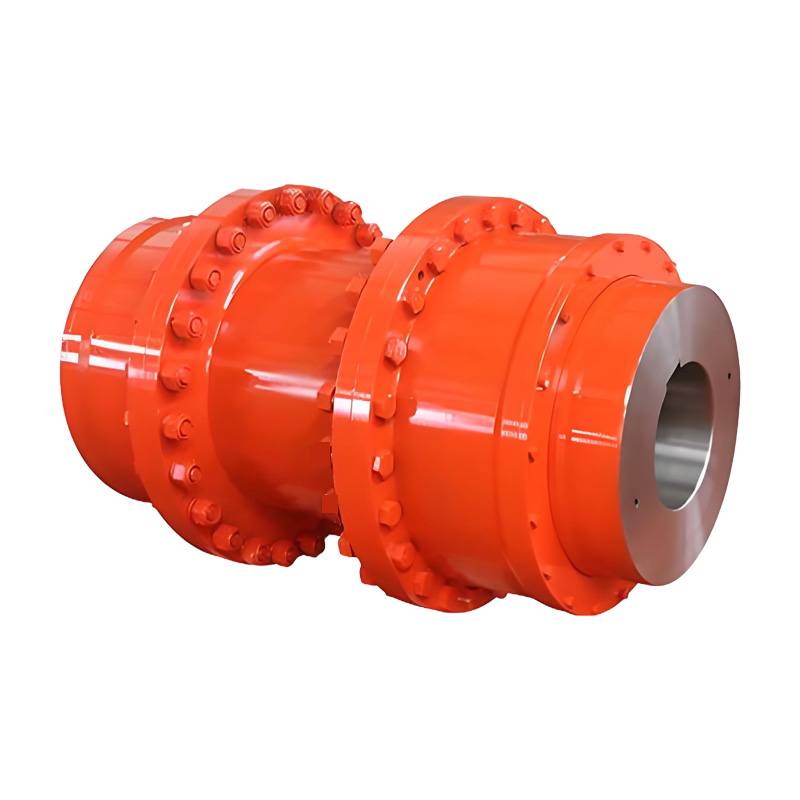

드럼 기어 커플링 및 구조적 특성

드럼 기어 커플링은 슬리브가 드럼 모양의 프로파일을 채택하는 특수한 유형의 기어 커플링입니다. This design increases the contact area between the gear teeth during misaligned operation, distributing loads more evenly across the tooth surface.

In heavy-load applications such as steel rolling and mining machinery, drum gear couplings help reduce localized stress and improve operational stability. 드럼 기어 구조의 기하학적 구조는 일관된 토크 전달을 유지하면서 더 큰 각도 변위를 지원합니다.

오정렬 보상 기능

기어 커플링과 드럼 기어 커플링의 핵심 기능 중 하나는 다양한 유형의 정렬 불량을 처리하는 능력입니다. This capability is essential in large mechanical systems where thermal expansion, foundation settlement, or shaft deflection may occur during operation.

• 샤프트 경사로 인한 각도 어긋남
• 평행 샤프트 오프셋으로 인한 반경 방향 정렬 불량
• 열팽창이나 하중 변화로 인한 축 변위

크라운형 치형 프로파일은 결합 부품 간의 안정적인 맞물림을 유지하면서 이러한 움직임을 가능하게 하는 데 핵심적인 역할을 합니다.

토크 용량 및 출력 밀도

기어 커플링은 상대적으로 작은 공간 내에서 매우 높은 토크를 전달하는 능력으로 알려져 있습니다. 기어 톱니 사이의 금속 간 접촉을 통해 다양한 유연한 커플링 유형의 성능을 초과하는 하중을 처리할 수 있습니다.

This high torque capacity makes gear couplings suitable for applications where space is limited but mechanical output requirements are demanding. 드럼 기어 커플링은 정렬되지 않은 조건에서 부하 공유를 개선하여 이러한 특성을 더욱 향상시킵니다.

기어 및 드럼 기어 커플링의 산업 응용

구조적 강도와 작동 안정성으로 인해 기어 커플링과 드럼 기어 커플링은 중공업 전반에 걸쳐 널리 적용됩니다. 이를 사용하면 충격 부하 및 다양한 작업 조건을 받는 시스템에서 지속적인 작동을 지원합니다.

• 철강 및 비철금속 생산에 사용되는 압연기 드라이브
• 발전, 석유화학 플랜트의 대형 펌프, 팬, 압축기
• 광산 및 벌크 자재 취급 분야의 컨베이어 및 리프팅 장비
• 해양 추진 시스템 및 철도 장비

유지보수 및 윤활 고려사항

윤활은 기어 커플링의 수명에 중요한 역할을 합니다. 그리스나 오일은 기어 톱니 표면에 보호막을 형성하여 마찰을 줄이고 상대 이동 중 마모를 최소화합니다.

씰, 윤활유 상태 및 치면을 정기적으로 검사하면 안정적인 작동을 유지하는 데 도움이 됩니다. 설치 중 올바른 샤프트 정렬은 커플링 부품의 비정상적인 부하를 줄이는 데도 도움이 됩니다.

신뢰할 수 있는 기어 커플링의 제조 강점

Jiangsu Rokang Heavy Industry Technology Co., Ltd. has developed comprehensive manufacturing capabilities covering mechanical design, precision machining, heat treatment, and welding. With complete processing equipment and quality inspection systems, the company supports consistent production of gear couplings and drum gear couplings for demanding industrial environments.

Through long-term research and cooperation with scientific research institutions, Rokang has expanded its product range into precision, heavy-load, and high-speed coupling solutions. These products are applied across metallurgy, mining, petrochemical, transportation, and marine industries, meeting diverse operating conditions.

표준 기어 커플링과 드럼 기어 커플링 비교

결론

기어 커플링과 드럼 기어 커플링은 중부하 동력 전달 시스템의 핵심 구성 요소로 남아 있습니다. Their mechanical strength, high torque capability, and ability to accommodate misalignment support stable operation in complex industrial environments. Supported by advanced manufacturing processes and application experience, these coupling solutions continue to play an important role in modern industrial equipment.
