플런지 가능 CVJ 아키텍처 및 실제 드라이브라인 레이아웃에서 해결되는 사항

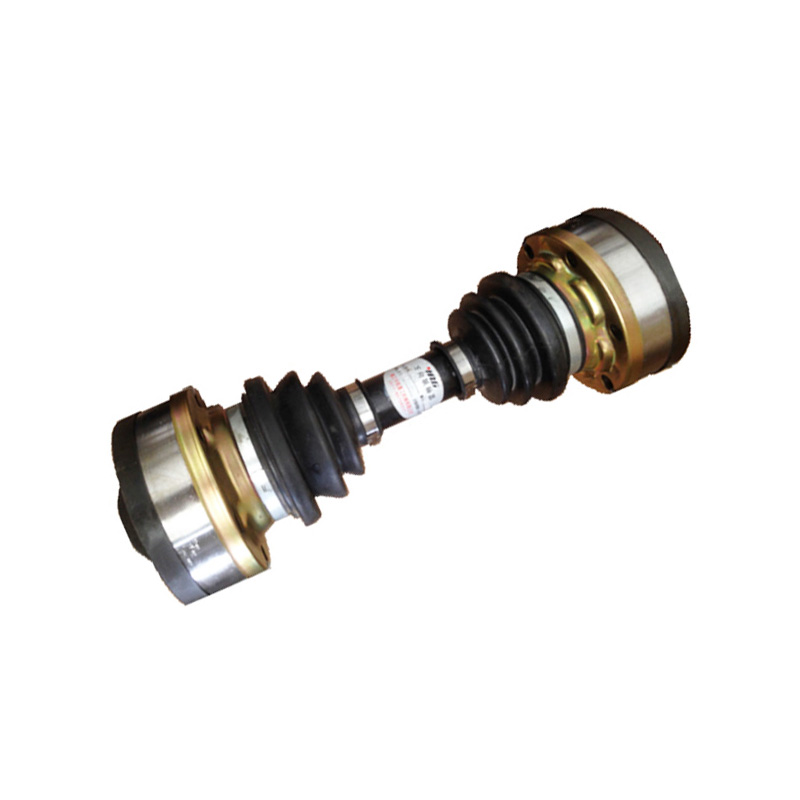

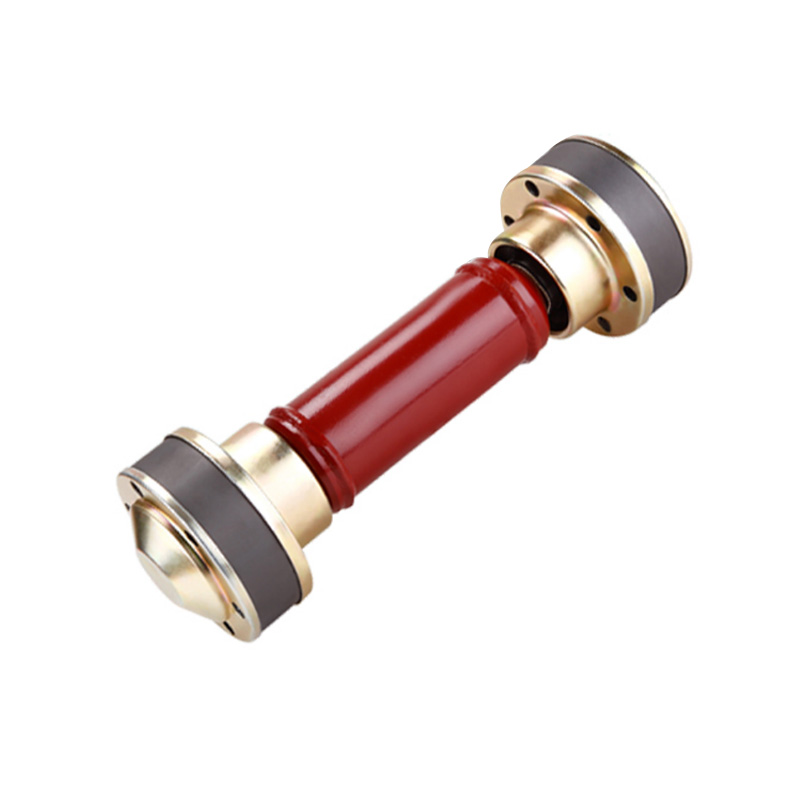

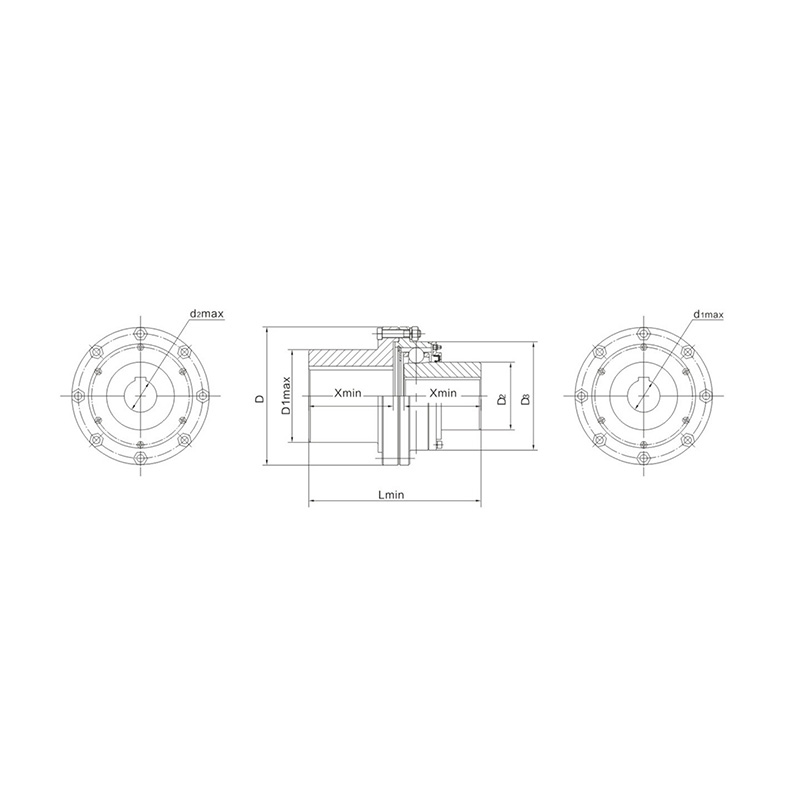

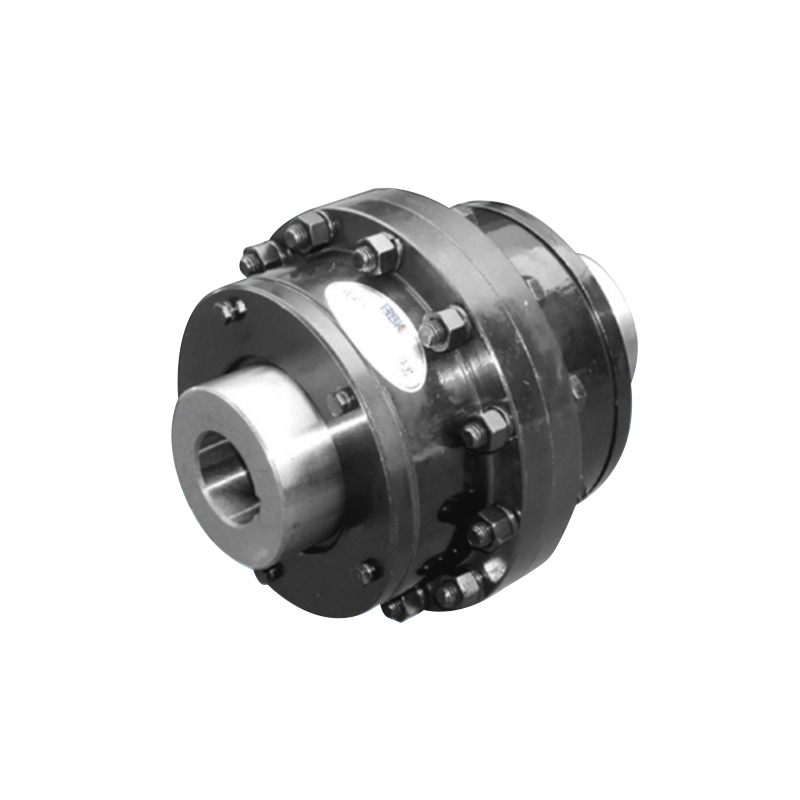

에서 슬라이딩형 CV조인트 , 외부 레이스 볼 트랙은 조인트 축과 평행합니다. , 토크를 전달하고 특정 각도에서 작동하면서 내부 구성 요소와 외부 구성 요소 사이의 상대 축 이동을 가능하게 합니다. 실제 드라이브라인 패키징에서 이 "인조인트 플런지"는 설치 장착 거리를 완벽하게 제어할 수 없거나 서스펜션 이동으로 인해 별도의 슬라이딩 스플라인이 필요한 길이 변화가 발생할 때 유용합니다.

대량 구매자의 경우 핵심 내용은 시스템 수준입니다. 플런지를 CVJ로 재배치하면 인터페이스를 줄이고 공차 스택을 단축하며 어셈블리 검증을 단순화할 수 있습니다. 우리 측에서는 제조 일관성을 염두에 두고 이러한 조인트를 설계하므로 특별한 중간 샤프트 처리 없이도 플런지 동작이 생산 배치 전반에 걸쳐 안정적으로 유지됩니다.

축방향 진동 흡수: 낮은 슬라이딩 마찰이 가장 중요한 경우

드라이브라인의 축 진동은 길이 보상 메커니즘의 저항이 낮을 때 흡수하기가 더 쉽습니다. 슬라이딩 유형 CVJ의 경우 플런지 마찰이 작을수록 축 입력이 더 적은 힘으로 소산될 수 있으며 이는 축 맥동이 인접한 구성 요소로 전달되는 것을 줄이는 데 도움이 될 수 있습니다.

구매자가 일반적으로 혜택을 보는 곳

• 스플라인 "스틱션"이 알려진 원인인 NVH에 민감한 시스템.
• 서스펜션 이동이 잦거나 열 길이가 변경되는 레이아웃.
• 부드러운 플런지 반응을 개선하는 것이 다른 곳에서 댐핑을 증가시키는 것보다 선호되는 응용 분야입니다.

"무부하 부드러운" 조인트는 대부분의 산업 구매자에게 충분하지 않기 때문에 우리는 실제 작동 토크 조건과 일치하는 동적 테스트 접근 방식을 사용하여 플런지 부드러움을 일상적으로 검증합니다.

중간 샤프트의 슬라이드 스플라인 제거: 설계 및 조달 효과

CVJ 내부에서 축 확장 및 장착 거리 조정이 이루어지면 슬라이드 스플라인 없이 중간 샤프트를 생산할 수 있는 경우가 많습니다. 이는 엔지니어링과 소싱 모두에 영향을 미칩니다. 특수한 가공 단계가 줄어들고, 마모 인터페이스가 줄어들며, 노출된 스플라인 이동과 관련된 윤활 및 밀봉의 복잡성이 줄어듭니다.

작동 각도와 플런지: 조인트의 과도한 구속을 피하는 방법

슬라이딩 유형 CVJ는 드라이브라인이 각도 및 축 이동을 모두 수용해야 할 때 종종 선택됩니다. 실용적인 설계의 함정은 조인트가 최대 각도에서 무한정 최대 플런지를 전달할 수 있다고 가정하여 시스템을 과도하게 제한하는 것입니다. 실제로 각도와 플런지는 내부 운동학적 "공간"을 공유하며 공격적인 조합은 내부 접촉 응력, 열 및 그리스 전단력을 증가시킬 수 있습니다.

조달 사양에 사용되는 건설적인 선택 지침

• 필요한 플런지 스트로크와 별도로 필요한 각도 범위를 지정한 다음 결합된 최악의 경우 지점을 확인합니다.
• 에서clude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
• 큰 관절에서의 최대 토크를 별개의 조건으로 처리합니다. 이는 종종 정상 상태 토크보다 피로와 트랙 내구성을 더 많이 제어합니다.

우리는 치수 측정, 물리적/화학적 검증 및 동적 테스트를 통해 이러한 봉투를 제조 가능한 사양으로 변환하여 구매자를 지원합니다. 따라서 귀하가 승인하는 조인트는 대량으로 받는 조인트입니다.

열처리와 트랙 내구성: '경도' 그 이상을 요구할 것

볼 트랙 부품(외부 레이스, 내부 링)의 경우 내구성은 단일 경도 값만으로는 좌우되지 않습니다. 대량 소싱에서는 특히 토크 하에서 급락이 발생하는 경우 구름 접촉 피로 및 충격 내성과 상관관계가 있는 열처리 결과를 요청하는 것이 더 건설적입니다.

공급업체 자격 실무 체크포인트

• 레이스 형상 및 하중 구역에 적합한 일관된 케이스 깊이 또는 효과적인 경화층을 확인하십시오.
• 피로 수명의 산란을 줄이기 위해 경도뿐만 아니라 미세 구조 검증이 필요합니다.
• 가능하다면 동적 테스트 상관관계를 요청하세요. 트랙 내구성은 궁극적으로 시스템 동작입니다. , 단일 재료 번호가 아닙니다.

당사의 원스톱 처리 체인(정밀 제조, 제어된 열처리 및 완전한 검사)을 통해 이러한 변수를 엄격하게 제어할 수 있으며, 이는 많은 해외 ​​바이어가 장기 프로그램을 위해 승인된 공급업체 목록에 당사를 유지하는 이유입니다.

그리스, 밀봉 및 플런지 일관성: 서비스 수명 동안 변동성 감소

에서 plunge-capable 슬라이딩형 CV조인트 , 그리스 거동은 플런지 부드러움과 열에 영향을 미칠 수 있습니다. 수명 초기에 원활하게 플런지되는 조인트는 그리스가 롤링 및 축 이동의 전단 조건과 일치하지 않으면 일관성이 떨어질 수 있습니다. 구매자의 경우 나중에 고려하기보다는 사양에 대한 대화로 처리하는 것이 가장 좋습니다.

기술 요구 사항에 맞춰 조정해야 할 사항

• 귀하의 듀티 사이클에 적합한 온도 범위와 산화 안정성.
• 그리스 유지를 유지하기 위한 부트 재료 및 밀봉 방식과의 호환성.
• 토크에 따른 플런지 부드러움 기준(주관적인 "느낌"보다는 허용 가능한 힘 변화를 정의).

유럽, 미국, 러시아, 중동 및 인도로 배송한 경험을 바탕으로 윤활 및 밀봉 요구 사항을 조기에 조정하는 것은 공정 명세서를 통제하면서 현장 성능을 안정화하는 가장 빠른 방법 중 하나입니다.

에서stallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control

대량 프로그램은 차량 프레임, 기어박스 또는 구동 장비 변형에 걸쳐 장착 거리가 분산되는 문제로 인해 어려움을 겪는 경우가 많습니다. 슬라이딩 유형 CVJ는 하나의 어셈블리에 플런지 및 작동 각도 기능을 결합하므로 더 큰 길이 변화를 흡수할 수 있습니다. 건설적인 접근 방식은 해당 기능을 명확한 관용 전략으로 전환하는 것입니다.

생산 라인 계획에 사용되는 권장 접근 방식

• 열 증가를 포함하여 공칭 장착 길이와 예상 최소/최대 스택업을 정의합니다.
• 양방향에서 마진을 유지하려면 조인트의 중간 스트로크 플런지 위치를 공칭 빌드로 설정합니다.
• 극단적인 서스펜션 위치에서 조인트가 최대 토크 하에서 스트로크 끝단 근처로 강제로 밀리지 않는지 확인하십시오.

구매자가 목표 범위를 초기에 공유할 때 일반적으로 최소한의 재작업으로 토크 및 플런지 요구 사항을 충족하는 조인트 구성을 권장할 수 있습니다. 이때 유능한 공급업체의 설계 및 테스트 깊이가 빠르게 보상을 받습니다.
