도매 RSK BHJC 볼 케이지 CV 유니버셜 조인트 직선형 홈형, 야금용 치형 플랜지 허브와 연결

홈 / 제품 / 등속(CV) 조인트 / 슬라이딩 타입 / RSK BHJC 볼 케이지 CV 유니버셜 조인트 직선형 홈형, 야금용 치형 플랜지 허브와 연결

RSK BHJC 볼 케이지 CV 유니버셜 조인트 직선형 홈형, 야금용 치형 플랜지 허브와 연결

Name: RSK BHJC 볼 케이지 CV 유니버셜 조인트 직선형 홈형, 야금용 치형 플랜지 허브와 연결
Rating: 5 (99 reviews)

문의하기

이전: RSK-CV06-105 EL 차량 테스트 벤치에 사용되는 고속 정밀 CV 조인트 커플링 다음: 다음 글이 없습니다

사양
설명

사양

작동 각도 ≤ 10°

확장 ±20~±60 허용

치아와 결합하는 플랜지형

기본사양

유형	공칭 토크(N·m)	피로 토크(N·m)	허용 가능 운영 중 각도 a	는 확대 △	관성모멘트 GD²J×10⁻³(kg·m²)
					엘=1000		길이가 100씩 늘어날 때마다
					솔리드 샤프트	중공 샤프트	솔리드 Shaft	중공 Shaft
BHJ120C	11000	4000	12°	±20	45	49	0.56	4.12
BHJ140C	13300	5000	12°	±20	63	71	0.70	4.86
BHJ150C	17400	6300	12°	±25	74	82	1.65	5.48
BHJ160C	24800	9000	12°	±25	105	110	1.85	8.49
BHJ180C	37500	13700	10°	±30	185	210	2.44	9.69
BHJ200C	44000	16000	10°	±30	330	360	3.48	15.6
BHJ220C	58000	21000	10°	±30	500	550	7.10	20
BHJ240C	80000	31000	10°	±35	760	820	8.33	31.8
BHJ260C	110000	40000	10°	±35	1050	1120	10.5	50
BHJ280C	132000	48000	10°	±35	1580	1700	13.9	56
BHJ300C	150000	66500	8°	±38	2150	2300	19.4	83
BHJ330C	210000	84000	8°	±40	3500	3800	27.9	187
BHJ375C	269000	110000	8°	±50	5200	5900	44.4	220
BHJ400C	385000	120000	8°	±50	8200	9100	64.3	418
BHJ440C	450000	154000	8°	±50	12100	13000	123	479
BHJ490C	625000	250000	8°	±50	15530	16400	150	576
BHJ550C	887500	355000	8°	±60	27180	28500	270	685
BHJ620C	1250000	500000	8°	±60	48920	50000	480	735

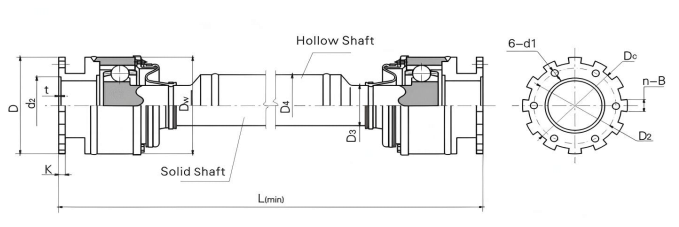

주요 치수

유형	D	K	d²	t	D₃	D₄	D²	직류	n-B	d₁	L(분)
유형	D	K	d²	t	D₃	D₄	D²	직류	n-B	d₁	솔리드 샤프트	중공 샤프트
BHJ120C	120	10	65 ^0.074	3.5	47	76	92	105	12-14	11	400	600
BHJ140C	140	10	80 ^0.074	3.5	62	89	110	124	12-16.5	11	450	650
BHJ150C	150	12	85 ^0.087	3.5	65	89	115	132	12-17.5	13	500	700
BHJ160C	160	12	95 ^0.087	5	68	102	125	142	12-19	13	550	750
BHJ180C	180	13	110 ^0.087	5	70	114	143	160	18-14	13	600	800
BHJ200C	200	15	120 ^0.10	5	80	127	158	178	18-16	15	650	850
BHJ220C	220	18	135 ^0.10	5	92	127	175	196	18-17	15	700	900
BHJ240C	240	20	140 ^0.10	6	99	152	192	215	18-19	17	750	950
BHJ260C	260	22	160 ^0.10	6	110	168	210	232	18-20.5	17	800	1000
BHJ280C	280	25	170 ^0.10	8	124	180	225	250	18-22	22	850	1050
BHJ300C	300	25	180 ^0.115	8	126	203	242	268	24-18	22	900	1100
BHJ330C	330	28	210 ^0.115	10	135	219	275	300	24-20	22	950	1150
BHJ375C	375	30	240 ^0.115	10	155	270	308	338	24-22.5	26	1000	1200
BHJ400C	400	32	260 ^0.13	12	170	270	330	360	24-24	26	1050	1250
BHJ440C	440	35	270 ^0.13	12	200	320	360	395	24-26.5	32	1100	1300
BHJ490C	490	38	285 ^0.13	13	225	340	395	430	24-28	32	1200	1400
BHJ550C	550	42	315 ^0.14	13	255	360	440	495	24-28	34	1350	1450
BHJ620C	620	42	350 ^0.14	15	290	380	490	560	24-31	34	1500	1700

특징 및 사용법

강철 볼트랙의 축방향 프로파일은 직선입니다. 설치 거리 조정 및 축 확장은 직선 트랙을 통해 실현됩니다.
이 조인트는 주로 석유 기계 및 야금 기계의 구동에 사용됩니다.

상징적인 예: BHJ120C1000

BHJ: BHJ 유형

120 : 사양은 120입니다.

C:C타입

1000: 길이는 1000입니다.
