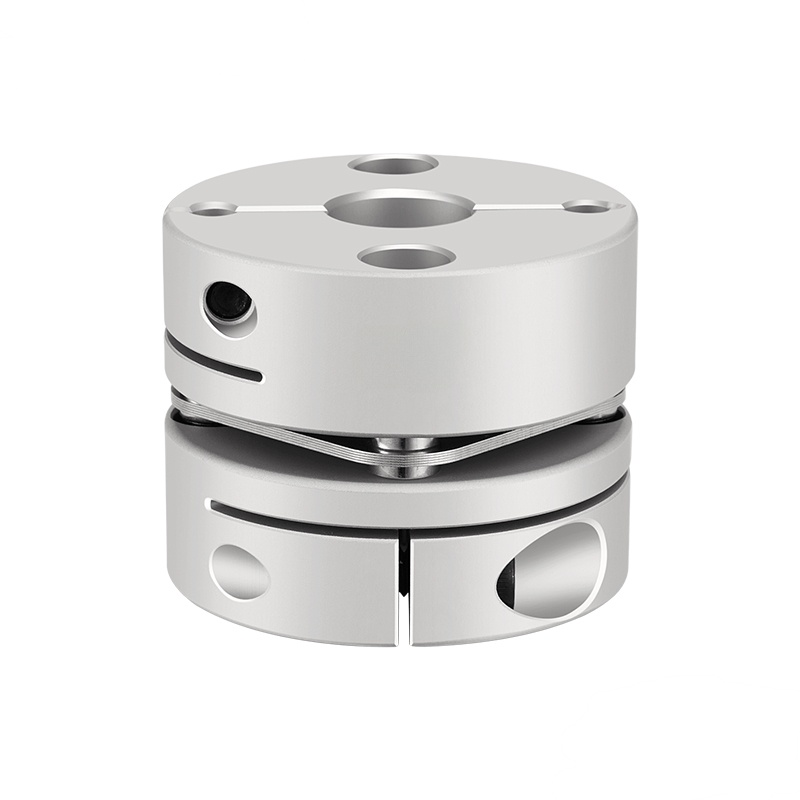

커플링은 주로 알루미늄 합금으로 제작된 하프 커플링과 중앙의 단일 다이어프램으로 구성됩니다. 알루미늄 합금 소재는 무게가 가벼워 장비의 전체 부하를 효과적으로 줄일 수 있으며 특히 무게에 민감한 응용 분야에 적합합니다. 동시에, 알루미늄 합금의 우수한 내식성은...
알루미늄 합금 단일 다이어프램 커플 링은 다이어프램의 탄성 변형을 사용하여 두 샤프트 사이의 효율적인 연결을 달성하는 정밀 기계 전달 장치입니다. 기존 커플 링과 비교하여 상당한 장점이 있습니다. 재료 선택 측면에서 알루미늄 합금은 비교할 수 없는 우월성...

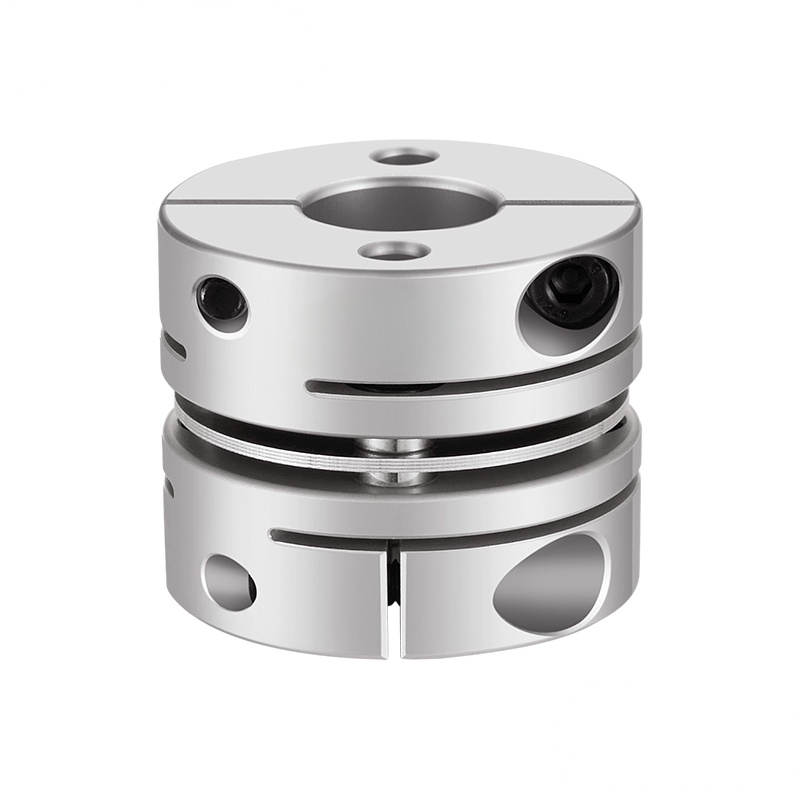

알루미늄 합금 원형 단일 다이어프램 커플링은 정밀 변속기 분야의 핵심 구성 요소입니다. 주로 알루미늄 합금으로 제작된 하프 커플링과 스테인리스 강판으로 제작된 싱글 다이어프램으로 구성되며, 이를 볼트로 엇갈리게 배치하여 두 축 사이의 효율적인 동력 전달을 실현합니...

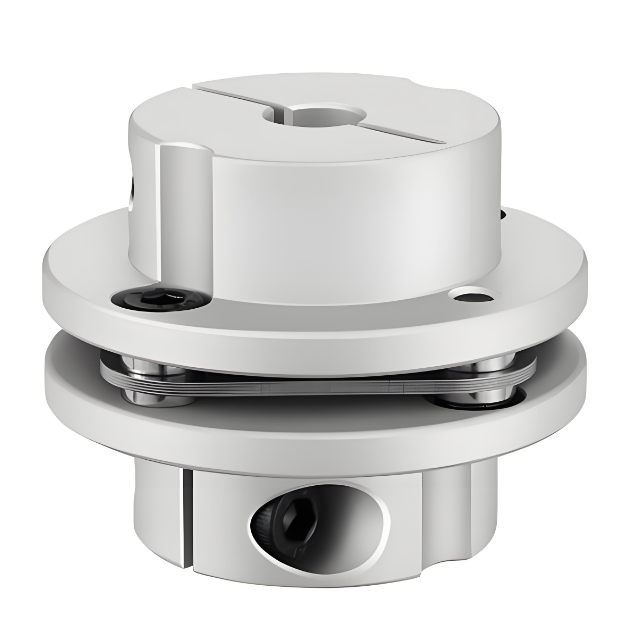

The aluminum alloy stepped single diaphragm coupling is an advanced mechanical component designed for high-precision and high-reliability transmiss...
이 45# 강철 계단형 단일 다이어프램 커플링은 45 강철을 주재료로 사용하여 강도와 인성이 뛰어납니다. 하프 커플링은 45강으로 단조되어 견고하고 큰 토크를 견딜 수 있어 안정적인 동력 전달을 보장합니다. 구조적 디자인이 독특합니다. 단일 다이어프램은 스테...

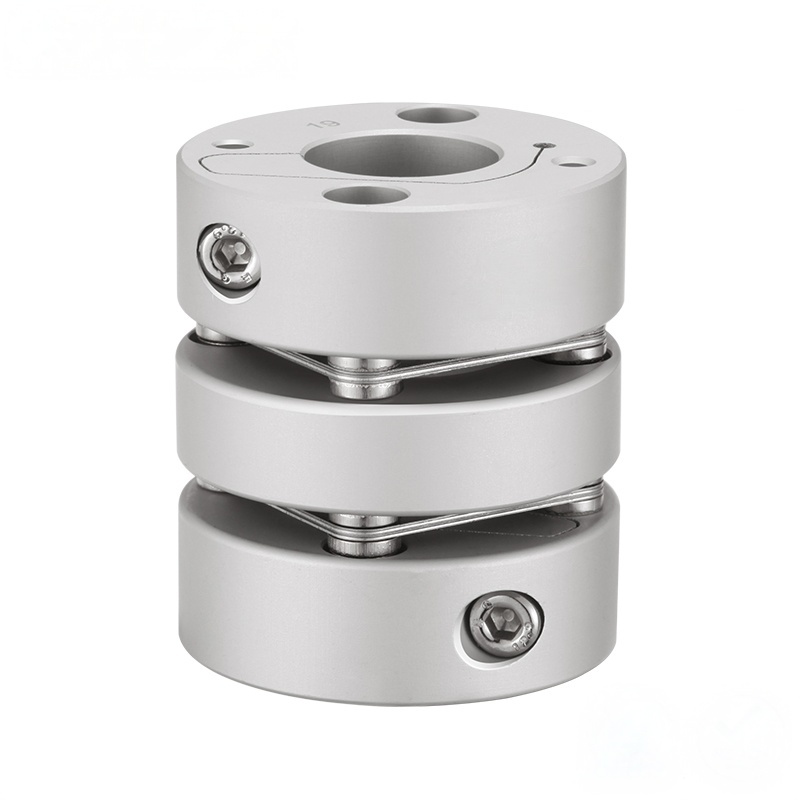

알루미늄 합금 이중 다이어프램 내부 커플링은 뛰어난 성능과 세련된 디자인을 갖춘 기계식 변속기 부품입니다. 주로 두 개의 알루미늄 합금 시트, 두 개의 동축 하프 샤프트, 캠, 홈 및 기타 부품 세트로 구성됩니다. 이러한 독특한 구조 설계는 시트의 유연성을 통해 ...

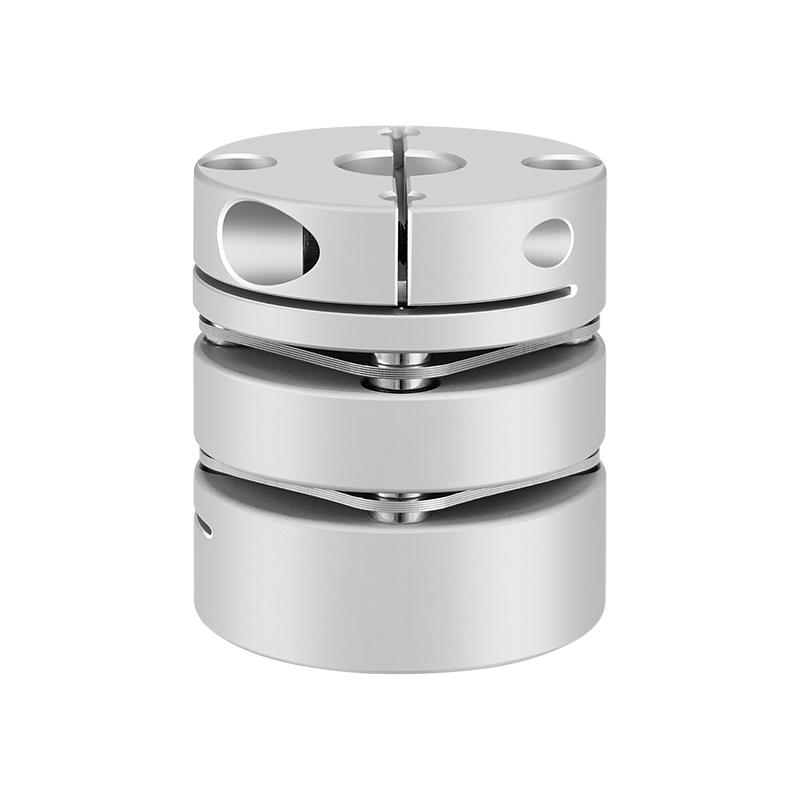

당사의 알루미늄 합금 이중 다이어프램 커플링은 열악한 환경과 고정밀 전송 요구 사항을 위해 설계된 우수한 제품입니다. 본체는 알루미늄 합금으로 되어 있어 경량성이 뛰어납니다. 장비의 전체 중량을 효과적으로 줄이는 동시에 회전 부품의 부하와 관성을 줄여 변속기 ...

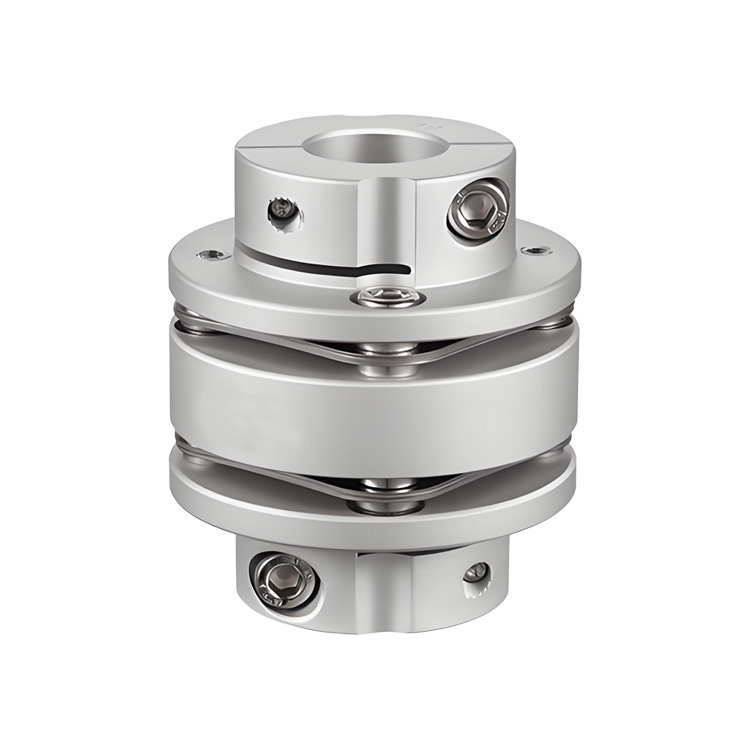

알루미늄 합금 계단형 이중 다이어프램 커플링은 고급 디자인과 고품질 소재를 결합한 고성능 변속기 부품입니다. 커플링 본체는 고강도 알루미늄 합금으로 제작되어 경량성이 우수합니다. 기존 소재와 비교하여 장비의 부하를 크게 줄이고 에너지 소비를 줄입니다. 동...
이 45# 강철 계단형 단일 다이어프램 커플링은 45 강철을 주재료로 사용하여 강도와 인성이 뛰어납니다. 하프 커플링은 45강으로 단조되어 견고하고 큰 토크를 견딜 수 있어 안정적인 동력 전달을 보장합니다. 계단식 구조 설계로 샤프트와 슬리브 사이의 틈 없는...

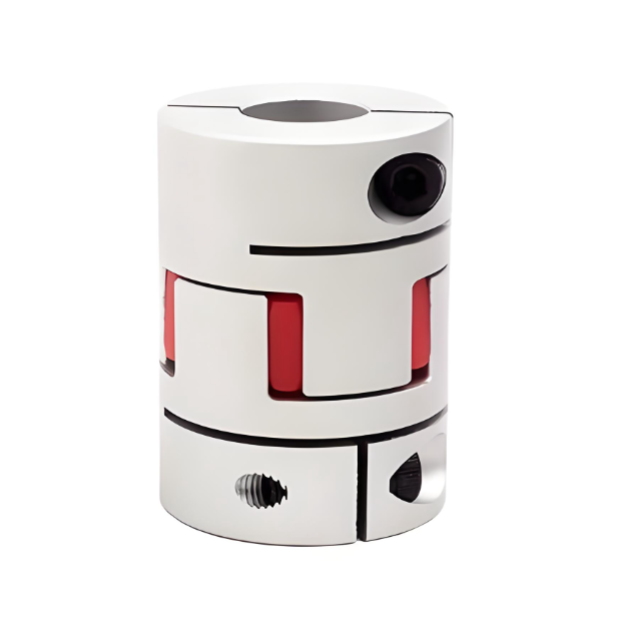

RSK Jaw/Spider 플렉서블 샤프트 커플링은 혁신적인 기술과 뛰어난 장인정신을 결합한 변속기 제품입니다. 본체는 고품질 알루미늄 합금으로 제작되었으며, 정밀 선삭, 밀링, 브로칭 처리된 후 전체적으로 열처리되어 고강도와 경량의 완벽한 균형을 보장합니다. ...

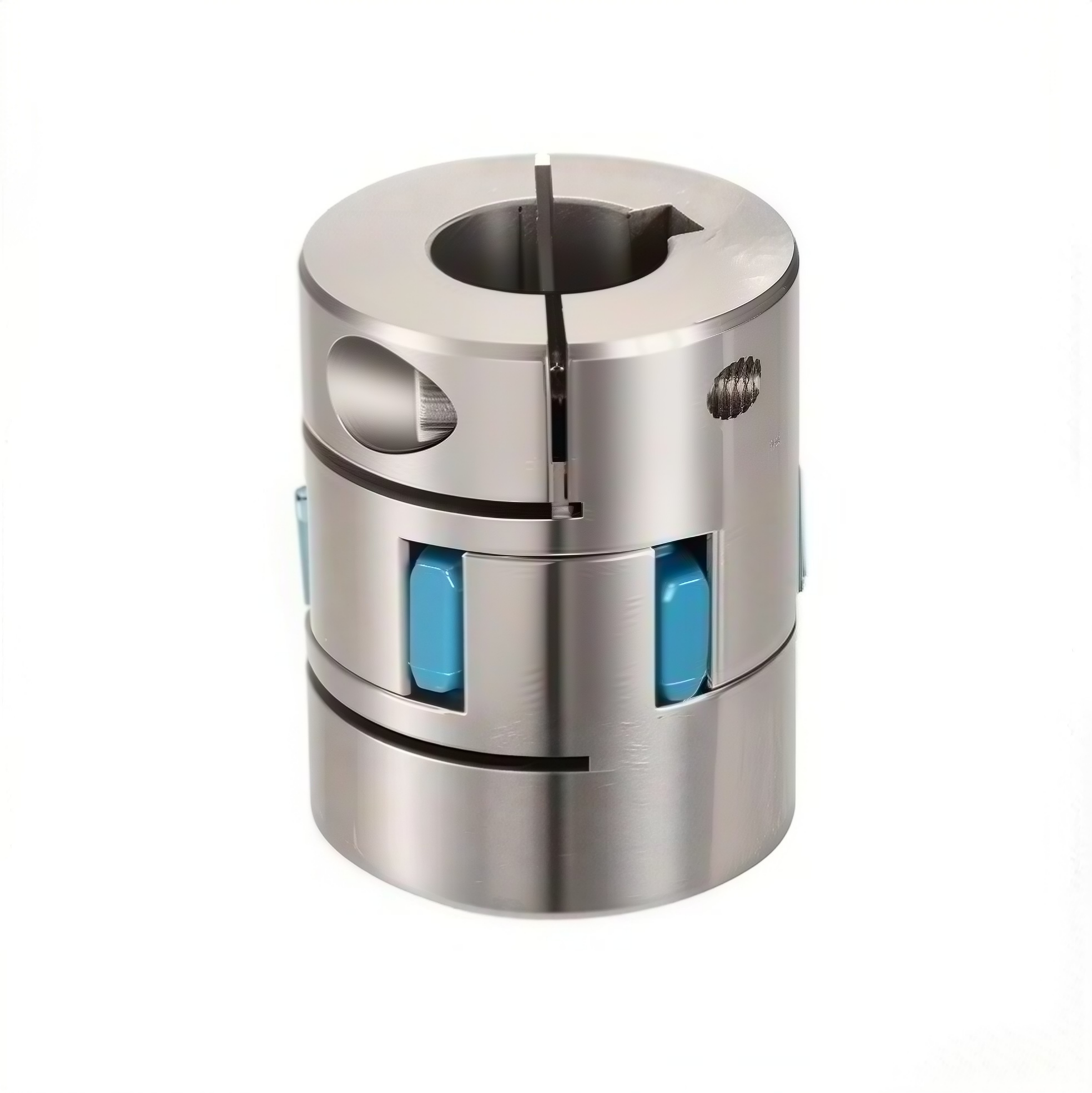

이 스테인레스 스틸 매화 커플링 클램핑 유형은 고정밀 및 고신뢰성 동력 전달 시나리오를 위해 설계되었습니다. 본체는 고품질의 스테인레스 스틸로 만들어져 내식성이 뛰어나고 강도가 높습니다. 습하고 먼지가 많은 산업 작업장부터 화학적 침식 위험이 있는 특수 작업 조건...

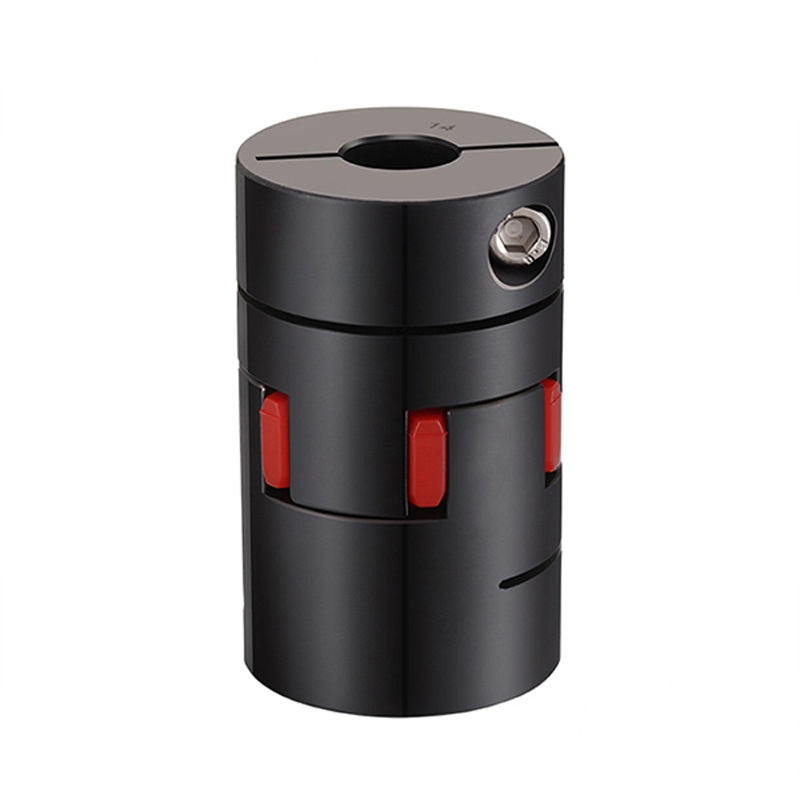

RSK 45# 강철 조 커플링은 효율적인 전달을 위한 이상적인 선택입니다. 이는 두 개의 45 강철 금속 클로와 엘라스토머로 구성됩니다. 45강은 전체적으로 터닝, 밀링, 브로칭 및 열처리를 거쳐 정밀 가공되었으며, 큰 토크와 충격을 견딜 수 있는 충분한 기계적 ...
서보 커플링은 서보 모터를 기계 구성 요소에 연결하여 고정밀, 제로 백래시 및 비틀림 강성으로 토크를 전달하는 동시에 동적 고속 시스템에서 부드럽고 안정적인 모션 제어를 보장하여 정확한 자동화(로봇 공학, CNC)에 중요한 샤프트 정렬 불량을 보상합니다. 주요 유형에는 금속 벨로우즈, 디스크 및 엘라스토머 커플링이 포함되며, 각 제품은 최적의 시스템 성능을 위해 관성과 진동을 최소화하도록 설계된 극강의 강성 또는 감쇠와 같은 고유한 이점을 제공합니다.
핵심 기능 및 속성
토크 전달: 모터를 구동 부품(예: 볼 나사 또는 기어)에 연결하여 회전 동력을 전달합니다.
백래시 제로: 연결 시 유격을 제거하여 높은 정확도에 필수적인 정확한 명령-모션 변환을 보장합니다.
비틀림 강성: 비틀림을 방지하고 동적 시스템에서 정확성과 반응을 유지합니다.
오정렬 보상: 구성 요소를 손상시키지 않고 약간의 샤프트 각도, 평행 또는 축 이동을 수용합니다.
낮은 관성 모멘트: 경량 설계로 고속 애플리케이션에서 빠른 가속 및 감속이 가능합니다.
일반적인 유형 및 예
벨로우즈 커플링: 높은 비틀림 강성과 백래시 제로를 위해 얇고 유연한 금속 벨로우즈를 사용하여 정밀 드라이브에 이상적입니다.
디스크 커플링: 얇은 금속 디스크를 통해 토크를 전달하여 낮은 관성으로 높은 강성을 제공하지만 섬세할 수 있습니다.
엘라스토머/스파이더 커플링: 진동을 감쇠하고 오정렬을 처리하기 위해 유연한 폴리우레탄 요소(스파이더)를 사용하여 비용 효율적인 대안을 제공합니다.
올덤 커플링: 중앙 슬라이딩 디스크가 특징으로 백래시가 없고 스테퍼 시스템에서 자주 사용되는 심각한 평행 정렬 불량을 수용합니다.
사용되는 곳
로봇 공학 및 자동화: 정확한 위치 지정과 부드러운 움직임을 위해.
공작 기계(CNC): 고동적 피드 드라이브에 사용됩니다.
반도체 제조: 부품의 정확한 위치 지정을 위해.
포장 기계: 정확하고 반복 가능한 동작을 위해.
검사관이 커플링 가드를 지나 흘러나오는 검은색 그리스를 발견한 후 크레인 호이스트의 작동이 중단됩니다. 플래너는 교체용 "기어 커플링"을 주문한 후 어색한 부분을 발견했습니다. 이 장치는 하나의 플랜지에 크라운형 허브 톱니, 스페이서 튜브 및 브레이크 드럼이 있는 볼트로 고정된 2슬리브 디자인입니다. 이는 하나가 아닌 네 개의 별도 부품 참조입니다. 결론은 다음과 같습니...
더 읽기1. Q: 볼케이지는 왜 필요한가요? CV 커플링 등속 유니버셜 커플링이라고 하나요? A: 케이지는 볼을 샤프트 각도의 이등분 평면에 유지합니다. 구동축과 종동축은 크로스 스파이더 유니버셜 조인트의 주기적인 속도 변동 없이 동일한 순간 각속도를 공유하므로 부드러운 등속 전달을 실현합니다. 2. 질문: 고정형과 플런지형 볼케이지 CV 커플링 중...
더 읽기한 화학 공장의 15kW 원심 펌프가 8개월마다 턱형 플렉서블 모터 커플링을 먹고 있었습니다. 커플링이 문제가 아니었습니다. 측정 결과 모터와 펌프 샤프트는 평행 오프셋에서 0.9mm 떨어져 있고 각도 정렬에서 0.6도 벗어난 것으로 나타났습니다. 이는 스파이더 인서트가 흡수할 수 있는 것의 대략 3배입니다. 교체도 같은 방법으로 실패했습니다. 유연한 모터 커플링은 고정되고 유한한...
더 읽기시멘트 공장의 롤러 프레스와 포장 라인의 200W 서보 축은 모두 유연한 구동축 커플링으로 설명됩니다. 그것들은 동일한 구성 요소가 아니며, 서로 교체 가능한 것으로 취급하면 샤프트에 과부하가 걸리고, 베어링이 조기에 고장나고, 기계가 시운전 당일보다 더 크게 작동하게 됩니다. 짧은 대답은: 흡수해야 하는 오정렬과 전달해야 하는 토크를 기준으로 커플링을 선택한 다음 속도...
더 읽기서보 커플링은 볼 스크류, 리드 스크류, 기어박스 또는 회전 테이블과 같은 구동 요소와 서보 모터를 연결하는 데 사용되는 핵심 기계 구성 요소입니다. 자동화 및 정밀 기계에서 서보 모터 커플링은 제어 명령을 정확한 기계 동작으로 변환하는 데 직접적인 역할을 합니다. 이들 설계는 백래시 제로, 높은 비틀림 강성, 낮은 관성에 초점을 맞춰 빠른 응답과 안정적인 위치 결정을 지원합니다.
자동화 시스템이 더 엄격한 정확도 요구 사항과 함께 더 빠른 속도로 계속 작동함에 따라 서보 커플링의 성능은 전체 시스템 효율성, 반복성 및 서비스 수명에 점점 더 영향을 미칩니다.
서보 모터 커플링은 정확한 각도 동기화를 유지하면서 모터 샤프트에서 구동 부품으로 토크를 전달합니다. 이와 관련된 모션 손실이나 탄성 지연은 특히 폐쇄 루프 제어 시스템에서 위치 정확도를 감소시킬 수 있습니다.
따라서 서보 커플링은 견고하면서도 유연한 연결을 제공하도록 설계되었습니다. 설치 공차, 열팽창 또는 구조적 변형으로 인해 발생하는 작은 샤프트 오정렬을 보상하면서 토크를 효율적으로 전달합니다.
백래시 제로는 서보 커플링의 필수 요건입니다. 백래시는 모터 회전과 구동 동작 사이에 지연을 발생시켜 위치 오류, 진동 및 제어 불안정을 초래할 수 있습니다.
서보 모터 커플링은 사전 로드되거나 탄성이 있는 전달 요소를 통해 기계적 유격을 제거함으로써 제어 신호에 직접적이고 예측 가능한 응답을 가능하게 합니다. 이러한 특성은 미크론 수준의 정확도가 요구되는 CNC 기계, 로봇 조인트, 반도체 장비에 필수적입니다.
비틀림 강성은 하중을 받을 때 커플링이 비틀리는 정도를 정의합니다. 서보 구동 시스템에서는 비틀림 강성이 높을수록 동적 응답이 향상되고 급가속 및 감속 중에 제어 정확도를 유지하는 데 도움이 됩니다.
다양한 서보 커플링 설계는 다양한 강성 수준을 제공하므로 엔지니어는 강성과 진동 동작의 균형을 맞출 수 있습니다. 적절한 선택은 작동 속도 범위 전체에서 부드럽고 안정적인 동작을 유지하면서 공진을 방지하는 데 도움이 됩니다.
정밀 조립에서도 완벽한 샤프트 정렬을 달성하기는 어렵습니다. 서보 커플링은 모터 베어링이나 구동 부품에 과도한 힘을 전달하지 않고 제한된 각도, 평행 및 축 정렬 불량을 흡수하도록 설계되었습니다.
이러한 제어된 유연성은 위치 정확도와 반복성을 유지하면서 시스템 내구성을 향상시킵니다.
낮은 관성은 서보 모터 커플링의 또 다른 중요한 특성입니다. 경량 구조로 모터에 반사되는 부하를 줄여 가속, 감속, 방향 전환이 더욱 빨라집니다.
고속 자동화 및 로봇 공학에서 회전 질량을 최소화하면 사이클 시간과 에너지 효율성이 직접적으로 향상되는 동시에 동적 조건에서 정밀한 제어를 지원합니다.
다양한 서보 애플리케이션에는 다양한 커플링 특성이 필요합니다. 강성, 감쇠 및 정렬 불량 요구 사항에 따라 여러 가지 서보 커플링 유형이 일반적으로 사용됩니다.
서보 커플링은 정확하고 반복 가능한 모션이 필요한 산업에서 널리 사용됩니다. 이들 성능은 제품 품질과 공정 안정성에 직접적인 영향을 미칩니다.
서보 커플링의 성능은 가공 정확도, 재료 선택 및 품질 관리에 크게 좌우됩니다. 제로 백래시와 안정적인 강성을 달성하려면 엄격한 공차와 일관된 기계적 특성이 필요합니다.
동력 전달 및 커플링 기술 분야에서 오랜 경험을 보유한 Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 고정밀 자동화 및 산업용 모션 제어 시스템에 적합한 서보 커플링 솔루션을 개발하기 위해 정밀 제조 및 엔지니어링 전문 지식을 적용합니다.
서보 커플링과 서보 모터 커플링은 정밀 자동화의 기본 구성 요소입니다. 제로 백래시, 제어된 비틀림 강성, 오정렬 보상 및 낮은 관성을 통해 정확하고 반응성이 뛰어나며 안정적인 모션 제어가 가능합니다. 자동화 시스템이 계속 발전함에 따라 잘 설계된 서보 커플링은 고성능과 장기적인 작동 안정성을 달성하는 데 여전히 필수적입니다.
