Servo Motor Diaphragm Couplings Suppliers

서보 모터용 다이어프램 커플링은 샤프트를 연결하고 작은 축 방향, 반경 방향 및 각도 오정렬을 보상하기 위해 구부러지는 동안 토크를 정밀하게 전달하며 낮은 관성, 높은 비틀림 강성, 제로 백래시(종종) 및 윤활이 필요하지 않은 필수 링크 역할을 하므로 정확성과 효율성이 필요한 고성능 서보 시스템에 적합합니다.

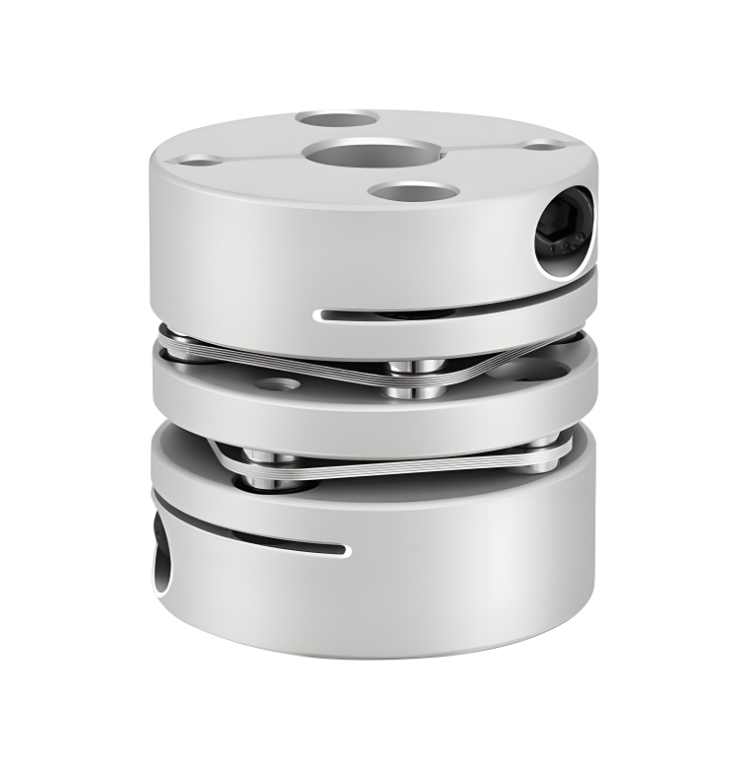

작동 원리

구조: 모터와 구동 부하(예: 볼 나사)에 연결되는 두 개의 허브 또는 슬리브 사이에 끼워진 하나 이상의 얇은 금속 다이어프램(예: 유연한 금속판)을 사용합니다.

토크 전달: 토크는 구동축에서 허브를 거쳐 굴곡 다이어프램을 거쳐 구동축으로 이동합니다.

오정렬 보상: 다이어프램의 고유한 유연성으로 인해 베어링이나 모터에 스트레스를 주지 않고 정렬(축, 반경, 각도)의 약간의 오류를 흡수하여 구부리고 비틀 수 있습니다.

제로 백래시: 많은 설계에서는 정밀 가공 구성요소와 꼭 맞는 고정(핀 연결 또는 전자빔 용접 등)을 사용하여 유격(백래시)을 제거하고 서보 명령을 미러링하는 정밀한 모션을 보장합니다.

서보 시스템의 주요 장점

정밀도: 뛰어난 토크 강성과 백래시 제로로 정확성을 유지합니다.

효율성: 낮은 관성은 에너지 손실을 줄여 빠르게 가속하는 시스템에 이상적입니다.

유지 관리가 필요 없음: 윤활이 필요하지 않으며 수명이 깁니다.

보호: 충격과 진동을 완화하여 민감한 구성 요소를 보호합니다.

제어된 오류: 심각한 과부하 시 예측 가능한 방식으로 오류가 발생하도록 설계하여 기계를 보호할 수 있습니다.

서보 모터와 함께 사용되는 이유

서보 모터는 높은 정밀도, 빠른 응답 및 정확한 위치 지정을 요구합니다. 다이어프램 커플링은 정확성을 잃지 않고 모터의 정밀한 전자 명령을 기계적 동작으로 변환하는 데 필요한 견고하고 백래시 없는 연결을 제공하므로 범용 커플링보다 선호됩니다.

로강소개
강소로강중공업기술유한회사
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Motor Diaphragm Couplings Suppliers and Servo Motor Diaphragm Couplings Factory in China. 수년 동안 이 회사는 볼 케이지형 등속 유니버셜 커플링, 크로스 샤프트형 유니버셜 커플링, 드럼 기어 커플링의 연구 개발 및 제조에 전념해 왔습니다. 군 및 지역 과학연구소, PLA 해군사관학교 전력공학부와 긴밀한 산학연 협력을 진행해 왔으며, 정밀, 중하중, 고속 분야로 지속적으로 확장해 왔습니다. 제품은 우수한 성능으로 해외 유명 브랜드 제품을 성공적으로 대체했으며 공정 기술은 국제 선진 수준에 도달했습니다. 그것은 리프팅 및 운송, 야금 기계, 금속 압연, 엔지니어링 기계, 광산 기계, 석유 화학, 섬유 기계, 군용 선박, 장갑차, 철도 기관차, 특수 차량 및 기타 분야에서 널리 사용되었습니다. 제품 품질과 서비스는 대다수의 사용자로부터 인정과 칭찬을 받았으며 유럽, 미국, 러시아, 중동, 인도 및 기타 국가 및 지역으로 수출됩니다. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

명예 증서

뉴스
  • 커플링 기어: 유형, 선택 및 윤활 가이드

    커플링 기어가 정렬되지 않은 샤프트 사이에서 토크를 전달하는 방법 외부 기어 톱니가 있는 두 개의 허브는 일치하는 내부 톱니가 있는 슬리브로 포장되어 있습니다. 이것이 모든 커플링 기어 뒤에 있는 핵심 기하학적 구조입니다. 토크는 단단한 볼트 조인트가 아닌 맞물린 톱니를 통과하며, 그 메시에 내장된 틈새는 굽힘 응력을 연결된 샤프트로 다시 전달하지 않고 커플링이 오정렬을 흡수할 수 있게 해줍니다. 실제 설치에서는 세 가지 유형의 정렬 불량이 나타납니다. 즉, 샤프트 중심선이 비스듬히 만나는 각도; 평행 오프셋(동축이 아닌 평행하게 실행...

    READ MORE
  • 산업용 크로스샤프트 유니버셜 커플링과 볼 케이지형 CV 유니버셜 커플링 비교‌‌

    산업용 크로스 샤프트 유니버셜 커플링과 볼의 핵심 차이점 케이지 유형 등속 범용 커플링 변속기의 부드러움과 적용 가능한 작업 조건에 달려 있습니다. 전자는 구조가 간단하고 부하 용량이 매우 높지만 속도 변동이 심하여 저속, 고부하 애플리케이션에 적합합니다. 후자는 낮은 진동으로 엄격한 등속 전송을 달성하므로 고속, 대형 각도 및 정밀 구동 시나리오에 적합합니다. 핵심 성능 비교 * ...

    READ MORE
  • 사문석 스프링 커플링: 기능, 이점 및 응용

    서펜타인 스프링 커플링 이해 A 구불구불한 스프링 커플링 오정렬을 수용하고 진동 충격을 흡수하면서 두 개의 회전 샤프트를 연결하도록 설계된 특수 기계 장치입니다. 고정식 커플링과 달리 일련의 연동된 물결 모양의 금속 스프링을 활용하여 토크를 유연하게 전달합니다. 이 커플 링은 특히 중장비 산업 응용 분야에서 가치가 있습니다. 충격하중 흡수 그리고 유지보수가 필요 없는 작동 중요합니다. 고유한 설계로 인해 큰 마모 없이 각도, 평행 및 축 정렬 불량이 허용되므로 까다로운 환경에서...

    READ MORE
업계 지식

서보 모터 다이어프램 커플링 정밀 모션 시스템 분야

서보 모터 다이어프램 커플링은 서보 모터를 볼 나사, 선형 액추에이터 또는 정밀 기어 장치와 같은 구동 요소와 연결하도록 설계된 특수 동력 전달 부품입니다. 주요 역할은 백래시가 없고 안정적인 비틀림 동작을 유지하면서 높은 정확도로 토크를 전달하는 것입니다. 고성능 서보 시스템에서 커플링은 위치 정확도, 응답 속도 및 장기적인 작동 안정성에 직접적인 영향을 미칩니다.

범용 플렉서블 커플링과 비교하여 다이어프램 커플링은 정밀도와 효율성이 중요한 곳에서 선택됩니다. 금속 기반의 탄성 구조는 동적 자동화 환경에서 일관된 모션 제어를 지원합니다.

서보 모터 다이어프램 커플링의 구조 설계

서보 모터 다이어프램 커플링은 일반적으로 하나 이상의 얇은 금속 다이어프램으로 연결된 두 개의 허브로 구성됩니다. 이러한 다이어프램은 유연한 플레이트 또는 디스크형 요소로 제조되며 모터 샤프트와 구동 샤프트 사이에 위치합니다. 허브는 클램핑, 키홈 또는 기타 정밀 고정 방법을 사용하여 샤프트에 직접 장착됩니다.

다이어프램 요소는 비틀림 강성을 유지하면서 하중을 받으면 탄성적으로 구부러지도록 설계되었습니다. 유연성과 강성 사이의 이러한 균형을 통해 커플링은 사소한 샤프트 오정렬을 수용하면서 토크를 정확하게 전달할 수 있습니다.

탄성 금속 다이어프램을 통한 토크 전달

서보 모터 다이어프램 커플링에서 토크는 모터 샤프트에서 첫 번째 허브로, 다이어프램 요소를 거쳐 구동 부하에 연결된 허브로 흐릅니다. 전달 경로는 슬라이딩 또는 롤링 접촉보다는 다이어프램의 탄성 변형에 의존합니다.

연속적인 금속 구조를 통해 토크가 전달되므로 커플링은 높은 비틀림 강성을 나타냅니다. 이 특성은 정확한 토크 응답을 지원하고 급격한 가속 또는 부하 변경 중에 각도 편향을 최소화합니다.

베어링 응력 없이 오정렬 보상

실제 설치에서는 서보 모터 샤프트와 구동 부품 사이의 사소한 정렬 불량이 불가피합니다. 서보 모터 다이어프램 커플링은 다이어프램 요소의 제어된 굴곡을 통해 이러한 편차를 보상합니다.

  • 열팽창으로 인한 축방향 변위
  • 장착 공차로 인한 각도 정렬 불량
  • 작은 평행 샤프트 오프셋

커플링은 이러한 움직임을 내부적으로 흡수함으로써 모터 베어링 및 구동 장비에 원치 않는 힘이 전달되는 것을 줄여 서비스 수명을 연장합니다.

제로 백래시 및 모션 정확도

제로 백래시는 모션 명령을 기계적인 움직임으로 직접 변환해야 하는 서보 구동 시스템에 필수적입니다. 많은 서보 모터 다이어프램 커플링은 정밀하게 가공된 허브, 엄격하게 제어되는 다이어프램 형상 및 볼트 또는 용접 연결과 같은 안전한 결합 방법을 통해 백래시 제로를 달성합니다.

견고하고 유격이 없는 이 연결은 서보 모터와 구동 축 간의 정밀한 동기화를 유지하는 데 도움이 되어 폐쇄 루프 제어 시스템의 반복성과 위치 정확도를 향상시킵니다.

낮은 관성 및 높은 동적 성능

서보 모터 다이어프램 커플링 일반적으로 낮은 질량과 컴팩트한 형상으로 설계됩니다. 감소된 관성 모멘트는 모터에 반영되는 부하를 제한하여 더 빠른 가속 및 감속을 가능하게 합니다.

고속 자동화 및 로봇 공학에서 이러한 낮은 관성은 안정적인 동적 동작을 유지하면서 사이클 시간을 단축하고 에너지 효율성을 향상시키는 데 기여합니다.

유지보수가 필요 없는 작동 및 서비스 신뢰성

다이어프램 커플링은 미끄럼 접촉 없이 작동하므로 윤활이 필요하지 않습니다. 이러한 유지 관리가 필요 없는 특성은 특히 깨끗하거나 밀폐된 환경에서 운영 비용을 줄이고 시스템 유지 관리를 단순화합니다.

또한 전체 금속 다이어프램 구조는 작동 한계를 준수하는 경우 반복 부하 시 긴 서비스 수명을 지원합니다. 일부 설계에서는 극심한 과부하 시 예측 가능한 방식으로 다이어프램이 고장나도록 설계하여 연결된 장비에 어느 정도 기계적 보호를 제공할 수 있습니다.

서보 구동 장비의 응용 분야

서보 모터 다이어프램 커플링은 정밀한 모션 제어와 안정적인 토크 전달이 요구되는 응용 분야에 널리 사용됩니다.

  • CNC 공작 기계 피드 축 및 포지셔닝 시스템
  • 산업용 로봇 및 자동화 조립 라인
  • 반도체 제조 및 검사 장비
  • 고속 포장 및 라벨링 기계

다이어프램 커플링 성능을 뒷받침하는 엔지니어링 역량

서보 모터 다이어프램 커플링에서 안정적인 성능을 얻으려면 정밀한 재료 제어, 정확한 가공 및 엄격한 품질 검사가 필요합니다. 일관된 다이어프램 두께, 균형 잡힌 기하학적 구조, 제어된 조립은 강성과 피로 수명에 직접적인 영향을 미칩니다.

정밀 동력 전달 부품 및 고급 커플링 기술 경험을 보유한 Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 엔지니어링 노하우를 다양한 산업 응용 분야의 고정밀 서보 시스템에 적합한 다이어프램 커플링 개발에 통합합니다.

결론

서보 모터 다이어프램 커플링은 서보 모터와 구동 구성 요소 사이에 정확하고 효율적이며 안정적인 연결을 제공합니다. 제로 백래시, 높은 비틀림 강성, 정렬 불량 보상 및 유지 관리가 필요 없는 작동을 통해 현대 자동화 시스템에서 정확한 모션 제어를 지원합니다. 서보 기술이 계속 발전함에 따라 다이어프램 커플링은 일관된 성능과 장기적인 시스템 안정성을 달성하는 데 중요한 요소로 남아 있습니다.
