도매 RSK-CPL 내구성 있는 다이어프램 디스크 알루미늄 합금 커플링 클램프 유형은 각도 및 축 편차를 보상합니다.

홈 / 제품 / 서보 커플링 / 다이어프램 커플링 / RSK-CPL 내구성 있는 다이어프램 디스크 알루미늄 합금 커플링 클램프 유형은 각도 및 축 편차를 보상합니다.

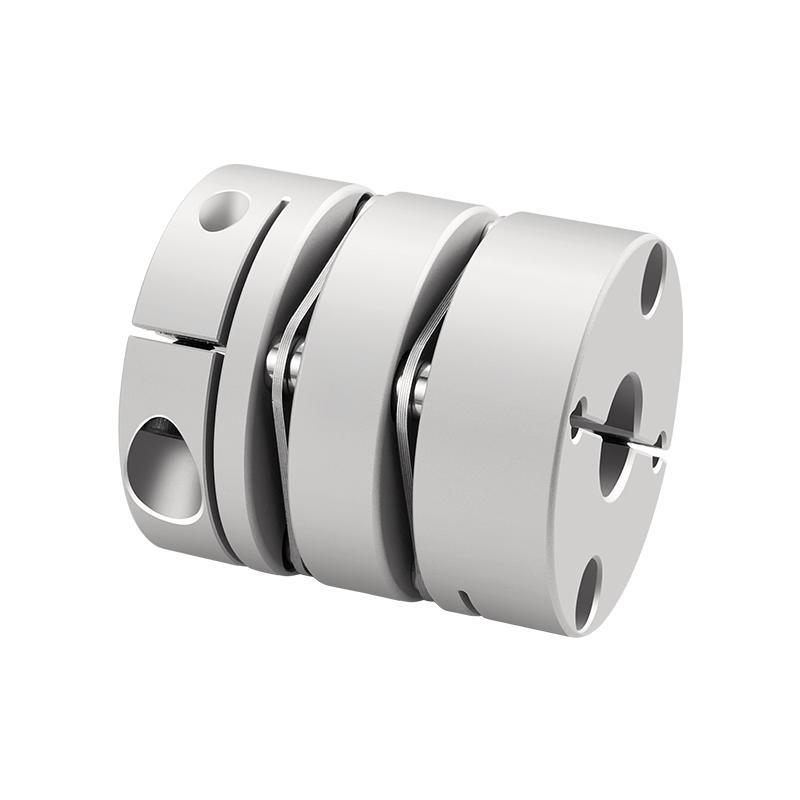

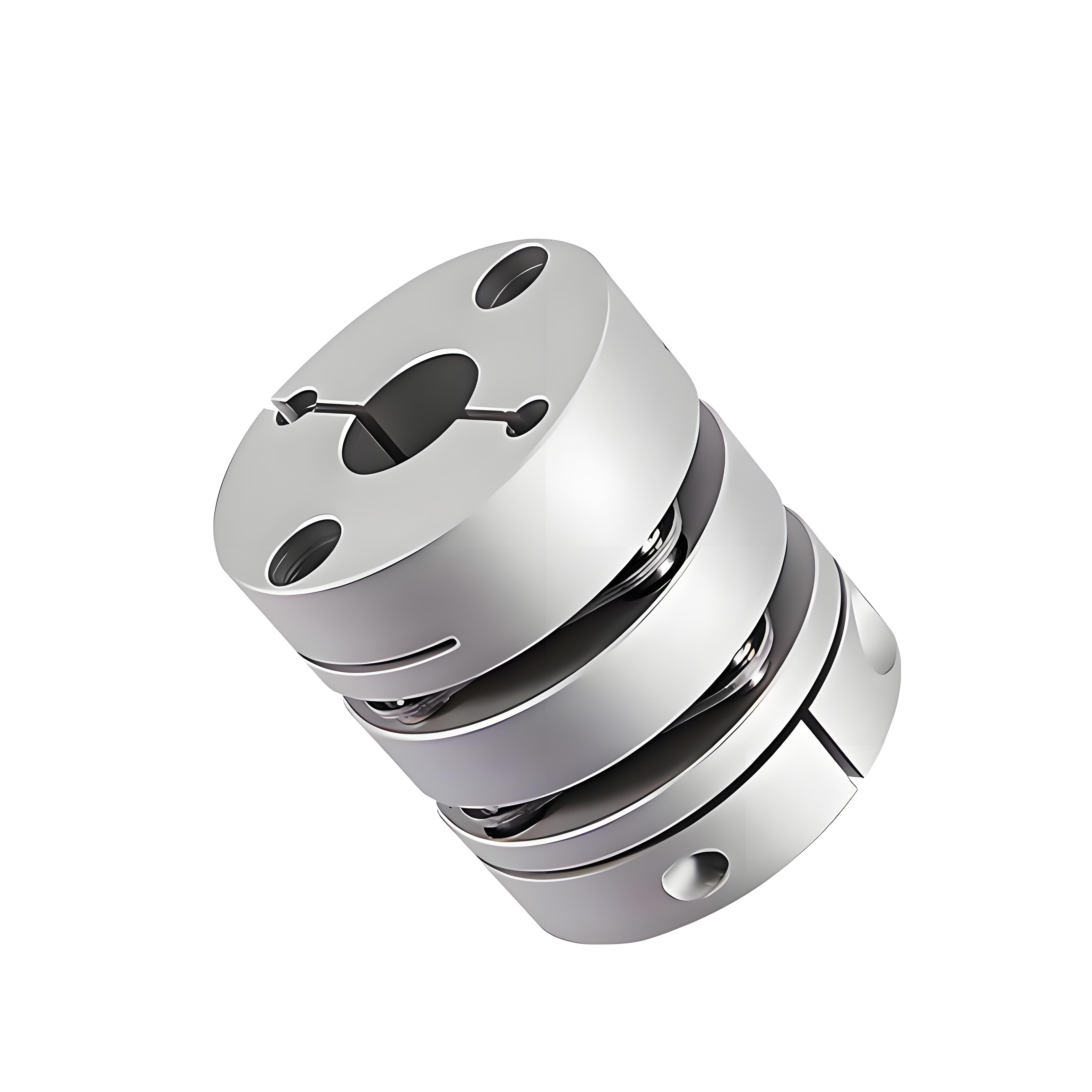

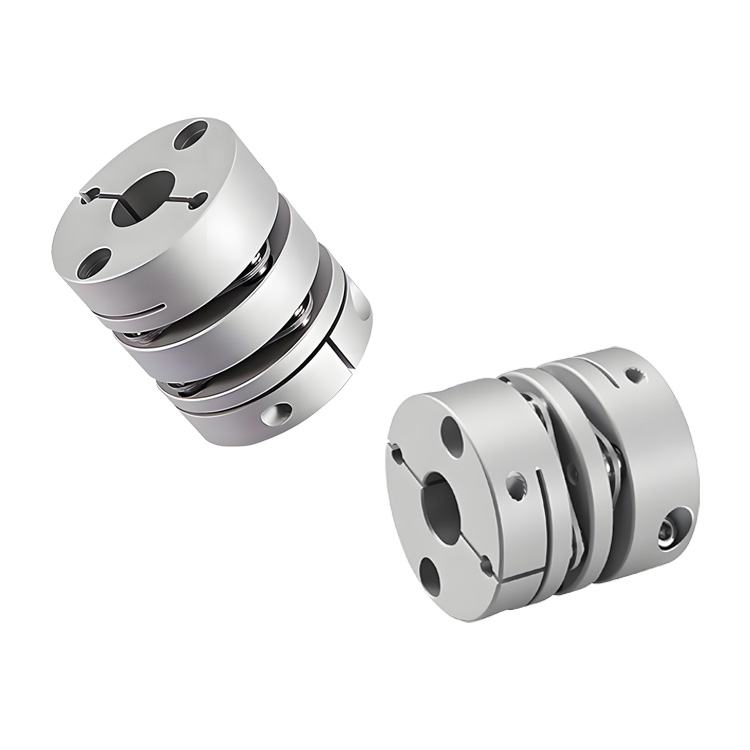

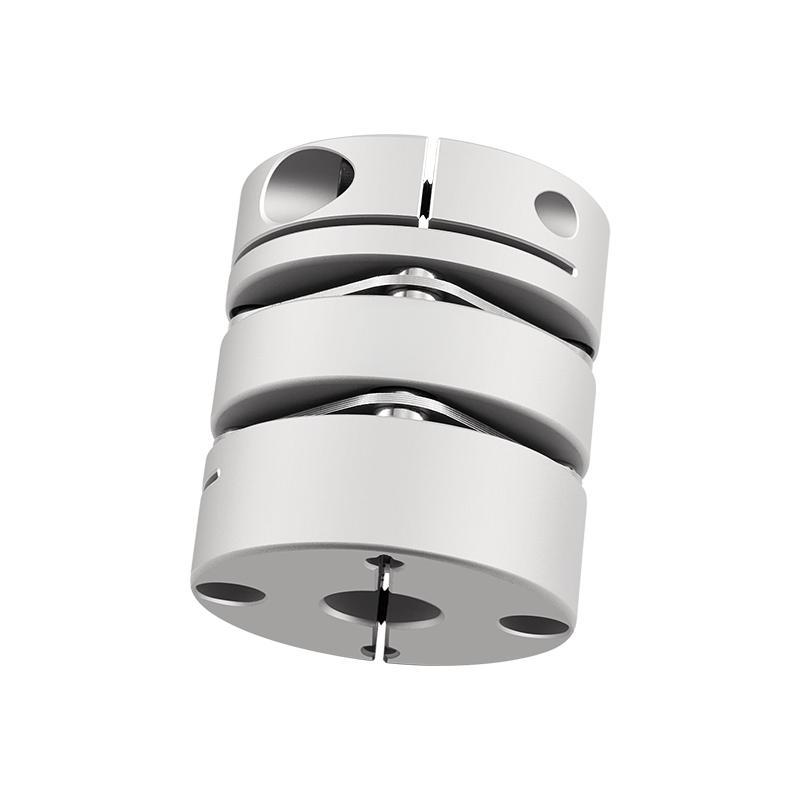

RSK-CPL 내구성 있는 다이어프램 디스크 알루미늄 합금 커플링 클램프 유형은 각도 및 축 편차를 보상합니다.

RSK-CPL 내구성 있는 다이어프램 디스크 알루미늄 합금 커플링 클램프 유형은 각도 및 축 편차를 보상합니다.

문의하기
  • 사양
  • 설명
사양

> 샤프트 슬리브는 고강도 알루미늄 합금으로 만들어졌습니다.

> 다이어프램은 304 스테인레스 스틸로 만들어졌습니다.

>토크 강성이 높고 샤프트의 회전을 정확하게 제어할 수 있으며 고정밀도로 제어할 수 있습니다.

>간극 없는 샤프트 및 샤프트 슬리브 연결은 서보 및 스테퍼 모터용으로 특별히 설계되었습니다.

> 초저 관성, 고감도, 고속 작동에 적합합니다.

>시계 방향 및 반시계 방향 회전의 특성은 정확히 동일합니다.
>스테인리스강 다이어프램은 각도 및 축 편차를 보상합니다.

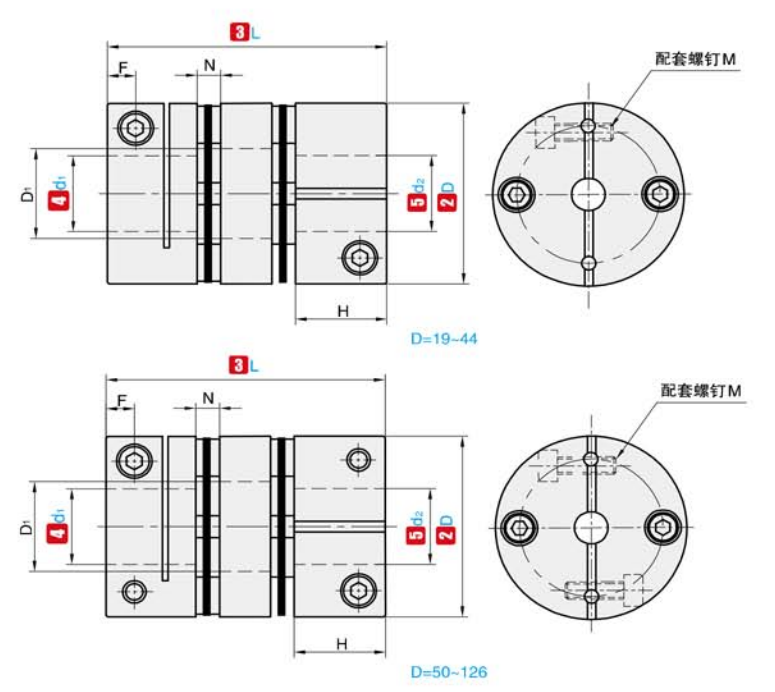

①아니요. ②라 ③엘 ④d₁ ⑤d₂ 선택범위 E D1 N F H M 나사 조임 토크
(N·m)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①아니요. ②라 ③엘 정격 토크
(N·m) 		허용 편심
(mm) 		허용편향
(°) 		허용 축 편차
(mm) 		허용속도
(rpm) 		정적 반전 강성
(N·m/rad) 		관성 모멘트 무게
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0.18 10000 700 9.6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0.3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0.36 10000 2850 7.6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0.36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0.45 10000 9000 3.8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0.54 10000 10000 3.8×10⁻ 5 144
56 64 25 0.27 1.5 ±0.72 10000 25000 1.6×10⁻ 4 318
68 75 60 0.31 1.5 ±0.8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0.8 8000 70000 2.5×10⁻ 4 1013
