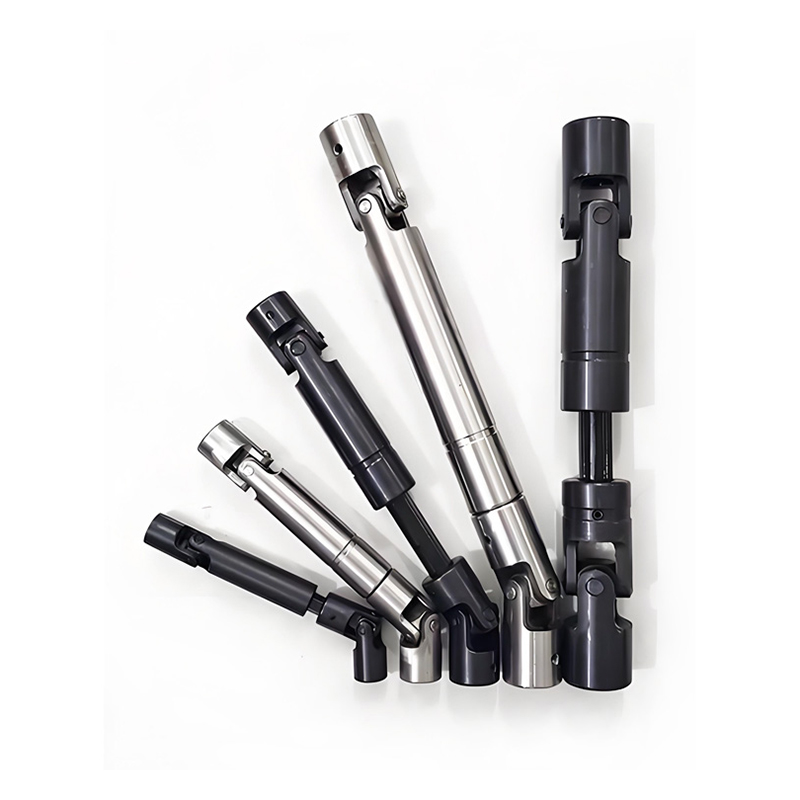

서비스에 실패하지 않는 카르단 샤프트를 지정하는 방법

RFQ가 전체 길이뿐만 아니라 실제 의무를 설명할 때 대량 조달이 성공합니다. 에 대한 카르단 드라이브 샤프트 , 가장 일반적인 소싱 격차는 작동 각도, 최대 토크 및 충격 프로필이 누락된 것입니다. 이 세 가지 항목은 U-조인트 크기, 튜브 선택 및 피로 여유를 직접적으로 결정합니다. 실제 규칙에 따라 도면이나 데이터시트에 명시적으로 명시되어 있는지 확인하세요. 연속 토크, 피크(충격) 토크, 최대 연속 각도, 최대 단속 각도 .

• 정상 작동 중 및 최악의 관절 연결 시(예: 서스펜션 처짐, 기계 스트로크 끝) U-조인트의 각도를 명시합니다.
• 토크가 부드러운지(팬/펌프) 또는 맥동하는지(분쇄기, 왕복 장비) 정의합니다. 맥동은 베어링 수명과 요크 응력을 유발합니다.
• 해당되는 경우 반전 빈도(정방향/역방향 사이클)를 포함합니다. 반전은 프레팅과 스플라인 마모를 가속화합니다.
• 오정렬 소스 지정: 고정 오프셋과 이동 오프셋; 오프셋을 이동하려면 더 나은 균형과 더 견고한 슬립 설계가 필요합니다.

우리의 생산 작업 흐름에서는 "알 수 없는 의무"를 위험 요소로 취급합니다. 구매자가 전체 하중/각도 범위를 제공하면 목표에 맞는 U-조인트 시리즈 및 튜브를 선택할 수 있습니다. 정적강도뿐만 아니라 피로수명 , 이는 차량 전반에 걸쳐 보증 노출을 실질적으로 줄입니다.

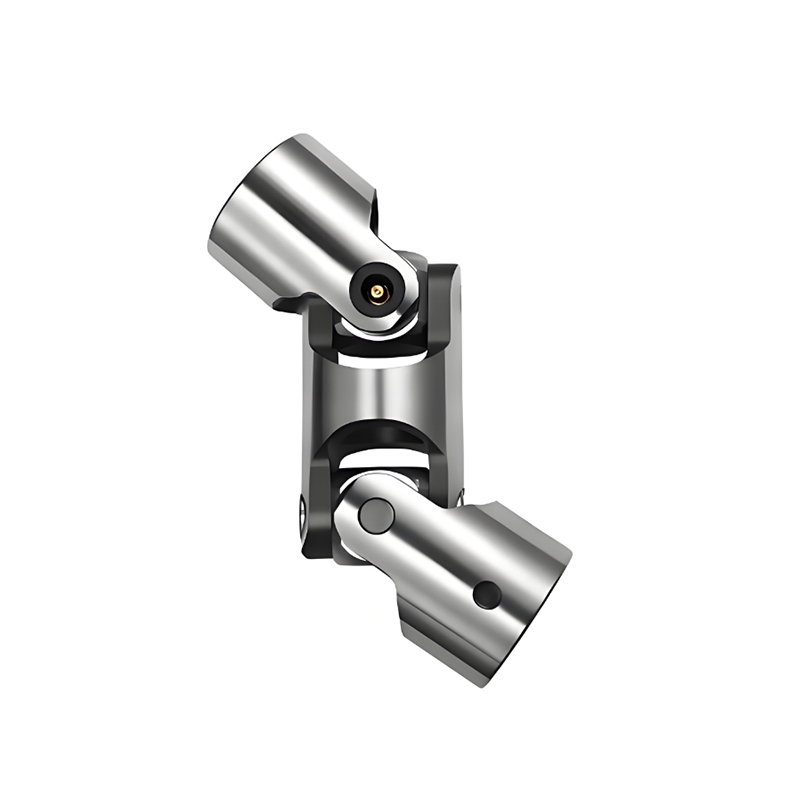

유니버설 조인트 작동 각도와 "조금 더 각도"의 숨겨진 비용

카르단 샤프트 오정렬을 허용하지만 베어링 롤러의 진동과 접촉 응력이 더 높기 때문에 작동 각도가 증가함에 따라 U-조인트 베어링 수명이 급격히 감소합니다. 관절이 살아남는 경우에도 높은 각도는 속도 변동과 진동을 증폭시킵니다. 작은 포장 변경과 더 높은 각도의 실행 사이에서 결정하는 경우 포장 변경이 장비 수명주기 동안 경제적으로 승리하는 경우가 많습니다.

조달 스펙을 위한 실용적인 각도 관리 팁

• 진동과 2차 부하를 줄이려면 두 조인트에 동일한 반대 작동 각도를 사용하십시오(가능한 경우).
• 연속적으로 최대 각도 근처에서 달리는 것을 피하십시오. 간헐적인 이벤트(예: 범프, 기계의 일시적인 위치)에 대해 높은 관절을 예약합니다.
• 높은 각도가 불가피한 경우 설계 업그레이드를 고려하십시오(더 큰 조인트 시리즈, 더 강한 요크, 개선된 윤활 전략 또는 대체 조인트 아키텍처).

대량 구매자의 관점에서 볼 때 최고의 KPI는 "종이에 대한 최대 각도"가 아니라 진동 제어로 실제 작업 각도에서 안정적인 작동 . 이것이 바로 우리가 구매자에게 설치 형상을 조기에 제공하도록 권장하는 이유입니다. 우리는 종종 조인트 시리즈와 튜브를 최적화하여 총 착륙 비용을 줄일 수 있습니다.

열처리 및 야금: 구매자가 "고강도" 이상으로 질문해야 할 사항

구동축 고장의 대부분은 과부하로 인한 것이 아니라 피로로 인해 발생합니다. 이는 야금 및 열처리 품질이 공칭 치수만큼 중요하다는 것을 의미합니다. 구매자는 "더 강한 재료"만을 요구하는 대신 피로와 마모를 제어하는 ​​특성, 즉 경도 프로파일, 코어 인성 및 중요한 인터페이스(베어링 시트, 스플라인 톱니, 요크 필렛)의 표면 상태를 요구함으로써 더 나은 결과를 얻습니다.

대량구매 계약 시 고가치 검증항목

• 브리넬링 및 프레팅을 방지하기 위한 베어링 컵 시트 및 스플라인 표면의 경도 요구 사항.
• 요크 및 요크에 대한 인성 기대 유니버셜 조인트 샤프트 충격 하중이 있을 때(취성 파손 위험 감소)
• 일관된 로트 간 동작을 위한 미세 구조 또는 공정 제어 문서화(열처리 배치 추적성)
• 피로 핫스팟의 표면 상태 제어(탈탄, 연삭 화상, 날카로운 모서리).

로강은 열처리, 측정, 물리/화학적 검사를 하나의 시스템으로 통합하여 대량구매자를 지원할 수 있습니다. 추적성 및 반복성 이는 지역과 최종 사용자 간의 변동성을 줄여줍니다. 이는 전 세계적으로 배송할 때 중요한 이점입니다.

샤프트 튜브의 용접 품질: 왜곡 및 피로 핫스팟 제어

튜브-요크 용접은 구조적이며 피로가 중요한 공정입니다. 왜곡은 런아웃을 증가시킬 수 있습니다. 발가락 전환이 불량하면 피로가 시작될 수 있습니다. 관통력이 충분하지 않으면 토크 용량이 감소할 수 있습니다. 대량 구매의 경우 측정 가능하고 서비스 부하에 맞춰 조정되는 방식으로 용접 승인을 정의하는 것이 건설적입니다.

구매자에게 유용한 수용 개념(프로세스를 과도하게 규정하지 않음)

• 균형이 달성 가능한지 확인하기 위해 정의된 기준점에서 용접 후 런아웃 점검이 필요합니다.
• 고위험 듀티 사이클(충격, 역회전, 고속)에 대한 비파괴 검사 샘플링 계획을 정의합니다.
• 용접 영역 주변의 부식 방지 기대치를 지정합니다(열악한 환경에서는 코팅 연속성이 중요함).

우리 시설에서는 용접이 정밀 가공 및 동적 테스트와 통합되어 왜곡을 더 쉽게 제어하고 규모에 맞게 결과를 검증할 수 있습니다. 조달 이점은 간단합니다. 재작업 감소, 진동 문제 감소, 현장 수명 예측 가능 .

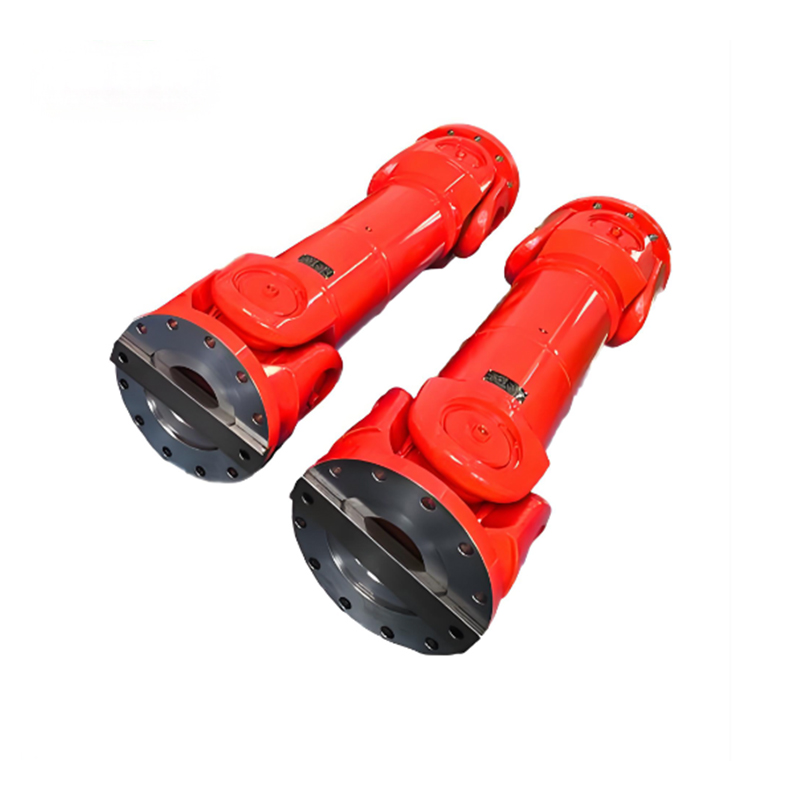

연결 인터페이스 선택: 더 빠른 현장 서비스를 위한 플랜지, 요크 또는 맞춤형 끝

끝 연결 설계는 부속품 이상의 영향을 미칩니다. 이는 서비스 속도, 호환성 및 프레팅 없이 토크가 얼마나 안정적으로 전달되는지를 결정합니다. 대량 구매자는 여러 기계 변형에 걸쳐 인터페이스를 표준화한 다음 길이와 튜브 크기를 구성 변수로 관리하여 운영 복잡성을 줄이는 경우가 많습니다.

인터페이스 선택 및 최적화 대상

여러 지역을 관리하는 경우 표준화는 강력한 수단입니다. 즉, 예비 부품 SKU 수가 줄어들고 교육이 빨라지며 가동 중지 시간이 줄어듭니다. 우리는 맞춤형 최종 개발도 지원하지만 항상 구매자가 정의하도록 권장합니다. 서비스 가능성 및 호환성 목표를 미리 정하세요.

입고 품질 관리: 샘플링 계획 및 먼저 측정할 항목

대량 주문의 경우 안정적인 품질을 얻는 가장 빠른 길은 치수 맞춤, 런아웃, 인터페이스의 경도 및 동적 균형 증거와 같은 실패 모드와 관련된 소규모 "고신호" 특성 세트에 들어오는 검사에 집중하는 것입니다. 검사 지점이 너무 많으면 가장 중요한 문제를 파악하지 못한 채 비용이 증가합니다.

카르단 샤프트의 고신호 검사 지점

• 중요한 인터페이스 치수: 파일럿 직경, 볼트 원, 주요 결합 기능 및 스플라인 맞춤.
• 진동 위험을 예측하기 위해 정의된 스테이션의 방사형 런아웃.
• U-조인트 관절의 부드러움 및 캡 유지 무결성(조립 문제의 초기 지표)
• 피로 핫스팟의 표면 상태: 요크 필렛, 스플라인 모서리 및 용접 전이.

Rokang의 측정, 물리적/화학적 기능 및 동적 테스트를 통해 공장 검사 기록을 귀사의 QC 요구 사항에 맞출 수 있습니다. 대량 구매자의 경우 이는 다음을 의미합니다. 분쟁 감소, 수용 속도 향상, 다운스트림 성능 일관성 향상 .
