도매 RSK-SWC-WF 대규모 텔레스코픽 플랜지 없음 U-조인트 커플링 고품질

홈 / 제품 / 카단 샤프트 / RSK-SWC-WF 대규모 텔레스코픽 플랜지 없음 U-조인트 커플링 고품질
RSK-SWC-WF 대규모 텔레스코픽 플랜지 없음 U-조인트 커플링 고품질

RSK-SWC-WF 대규모 텔레스코픽 플랜지 없음 U-조인트 커플링 고품질

문의하기
  • 사양
  • 설명
사양

큰 각도 오정렬을 보상합니다.

높은 부하 용량을 갖춘 컴팩트한 디자인

높은 전송 효율

높은 신뢰성과 비교적 간단한 유지 관리

가혹한 환경에 적합

귀하의 요구 사항에 따라 맞춤화

실제 적용에서는 전달되는 토크의 크기에 따라 중부하용, 중부하용, 소형 및 소형 유형으로 분류됩니다. 중부하용 유니버셜 커플링은 야금 기계, 중장비, 석유 기계, 건설 기계, 리프팅 및 운송 기계 등에 일반적으로 사용됩니다. 중부하용 및 경량 유니버셜 커플링은 경공업 기계뿐만 아니라 자동차, 기관차와 같은 차량에도 자주 사용됩니다. 소형 범용 커플링은 주로 정밀 기계 및 제어 메커니즘의 모션 전달에 사용됩니다.

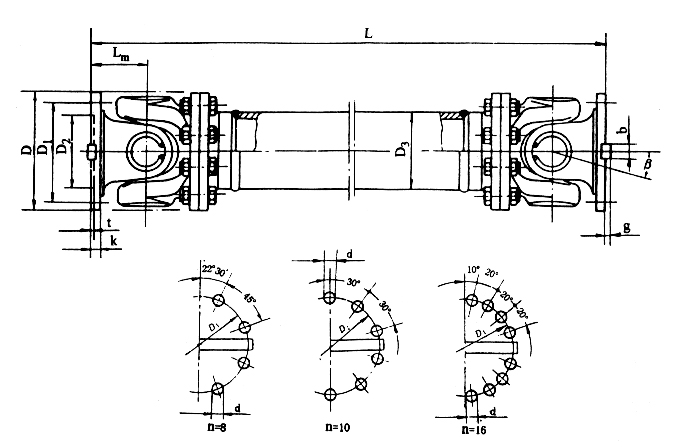

부품번호

전술적 직경 D/mm

공칭 토크

Tn/kN.m

피로 토크

Tf/kN.m

각도 오정렬β/(。)

치수(mm)

동적관성모멘트I(kg·m2)

무게( Kg)

최소

D3

LM

최소

100mm 증가

최소

100mm 증가

SWC180WF

180

12.5

6.3

≤25

560

114

110

0.248

0.0070

58

2.8

SWC225WF

225

40

20

≤15

610

152

120

0.636

0.0234

93

4.9

SWC250WF

250

63

31.5

≤15

715

168

140

1.352

0.0277

143

5.3

SWC285WF

285

90

45

≤15

810

194

160

2.664

0.0510

220

6.3

SWC315WF

315

125

63

≤15

915

219

180

4.469

0.0795

300

8.0

SWC350WF

350

180

90

≤15

980

267

194

7.388

0.2219

412

15.0

SWC390WF

390

250

125

≤15

1100

267

215

13.184

0.2219

588

15.0

SWC440WF

440

355

180

≤15

1290

325

260

23.25

0.4744

880

21.7

SWC490WF

490

500

250

≤15

1360

325

270

40.75

0.4744

1173

21.7

SWC550WF

550

710

355

≤15

1510

426

305

68.48

1.3570

1663

34.0

SWC620WF

620

1000

500

≤15

1690

426

340

127.53

1.3570

2332

34.0
