Wholesale RSK-TBC 6ZT 고속 및 고전력 멀티 다이어프램 전송 커플링

홈 / 제품 / 고속 다이어프램 커플링 / RSK-TBC 6ZT 고속 및 고전력 멀티 다이어프램 전송 커플링
RSK-TBC 6ZT 고속 및 고전력 멀티 다이어프램 전송 커플링

RSK-TBC 6ZT 고속 및 고전력 멀티 다이어프램 전송 커플링

문의하기
  • 사양
  • 설명하다
사양

모델: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
정격 토크 T kn Nm 300 420 650 1100 1600 2600
피크 토크 Tks Nm 450 630 975 1650 2400 3900
외경 D mm 77 89 104 123 143 167
구멍 직경 d mm 25-45 32-52 40-60 45-70 55-90 65-100
최대 속도 N 최대 최소−1 13600 11800 10100 8500 7300 6200
보상 축 오프셋 △카 mm 0.8 0.9 1.1 1.3 1.5 1.7
방사형 오프셋 슬리브 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35
슬리브 2 △케 mm 0.7 0.8 1 1.25 1.45 1.5

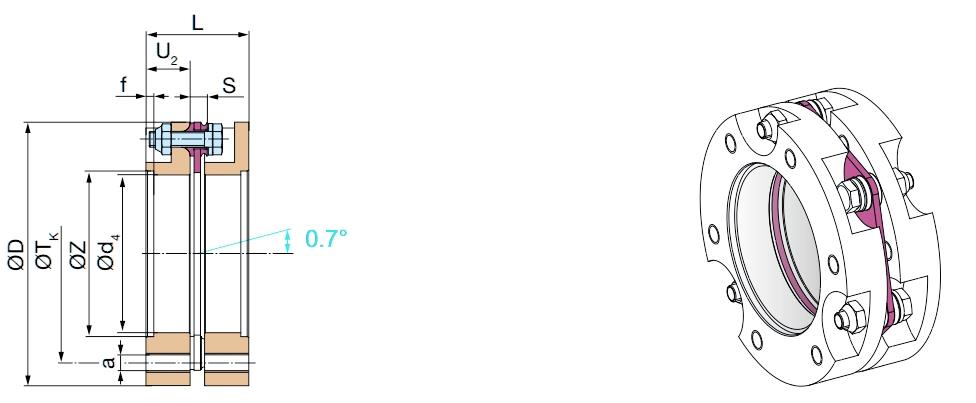

각도 오프셋 단일 다이어프램 ° 0.7

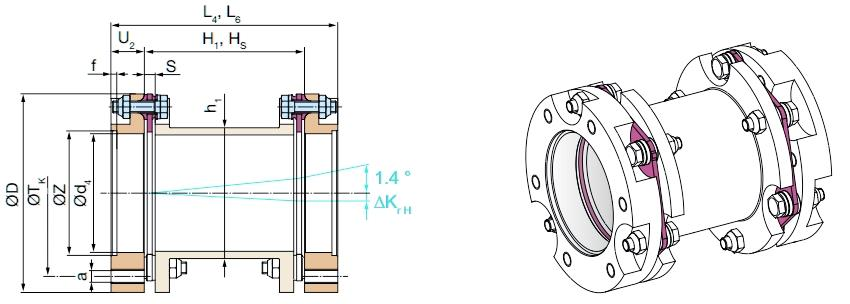

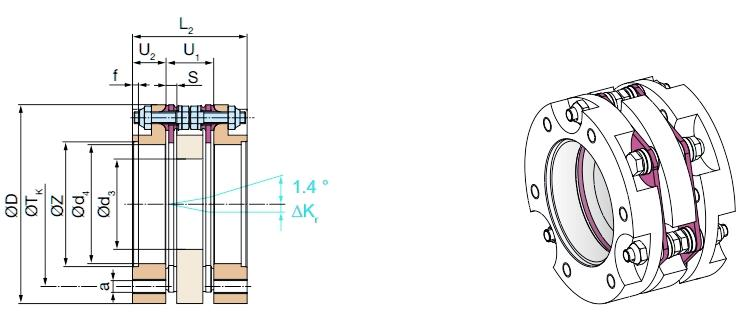

더블 다이어프램 ° 1.4
스프링 강성 Nm/rad 285 305 875 1285 2025

3260

모델: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
정격 토크 T kn Nm 190 290 450 720 1000 1600
피크 토크 Tks Nm 285 435 675 1080 1500 2400
외경 D mm 77 89 104 123 143 167
구멍 직경 d mm 25-45 32-52 40-60 45-70 55-90 65-100
최대 속도 N 최대 최소−1 13600 11800 10100 8500 7300 6200
보상 축 오프셋 △카 mm 1.1 1.3 1.5 1.8 2.1 2.5
방사형 오프셋 슬리브 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
슬리브 2 △케 mm 1.0 1.2 1.5 1.8 2.1 2.2
각도 오프셋 단일 다이어프램 ° 1
더블 다이어프램 ° 2
스프링 강성 Nm/rad 229 248 298 876 1089 1990

비고:
1. 정격 토크는 교번 토크에 적용되며 최대값까지 오프셋됩니다.
2. 피크 토크는 단일 회전 방향 및 최대 압력 ≤에 적합합니다. 10 5

3. 소매가 너무 긴 경우에는 최대 속도가 적합하지 않습니다.
4. 동시에 최대값에 도달하기에는 오프셋이 적합하지 않습니다.
5. 축 오프셋은 이중 다이어프램 구조에 적합하며 정적 값입니다.
6. 각도 스프링 강성은 단일 다이어프램 값에 적합합니다.
7. 구체적인 디자인 치수에 대해서는 당사 디자인 부서에 문의하시기 바랍니다.
