"롤러 체인 커플링"으로 널리 알려진 KC 체인 커플링은 동일한 잇수의 스프로킷형 하프 커플링 2개로 이루어진 이중열 또는 다열 롤러 체인의 맞물림을 통해 동력을 전달하는 기계적 요소입니다. 핵심 원리는 두 샤프트 사이의 상대 변위를 보상하기 위해 체인의 "...
체인 커플링은 두 개의 스프라켓과 이중 가닥 롤러 체인을 사용하여 샤프트를 연결하는 견고한 동력 전달 장치로, 쉽게 연결/분리할 수 있으며 토크를 전달하는 동안 심각한 샤프트 오정렬을 수용할 수 있어 다양한 산업 용도, 특히 고속 윤활이 유지되는 경우에 적합합니다.
구성요소
스프라켓: 체인과 맞물리는 톱니가 있는 스프라켓 2개로 내구성을 위해 종종 경화됩니다.
롤러 체인: 강력한 이중 가닥 롤러 체인이 두 스프라켓을 감싸고 있습니다.
분할 케이스(선택 사항): 보호 및 윤활을 위해 커플링을 덮는 두 부분으로 구성된 하우징으로, 종종 그리스를 유지하기 위한 O-링이 있습니다.
주요 기능 및 이점
쉬운 연결: 단일 핀으로 빠르게 조립 및 분해할 수 있어 가동 중지 시간이 줄어듭니다.
높은 내구성: 체인과 강화된 스프라켓 톱니 간에 토크가 공유되어 견고한 성능을 발휘합니다.
오정렬 보상: 내부 틈새는 샤프트 간의 평행, 각도 및 축 오정렬을 흡수합니다.
컴팩트하고 강력함: 크기에 비해 높은 토크 용량을 제공합니다.
다용도: 일반 동력 전달부터 더럽거나 부식성 조건에 이르기까지 다양한 환경에 맞게 다양한 재료(강철, 수지)로 제공됩니다.
사용 고려 사항
윤활은 매우 중요합니다. 고속 작동과 긴 수명을 위해서는 커버 내에 적절한 그리스가 필요합니다. 윤활이 불량하면 체인이 파손될 수 있습니다.
설치: 최적의 성능을 위해서는 스프라켓과 샤프트를 올바르게 정렬하는 것이 중요합니다.
커플링 기어가 정렬되지 않은 샤프트 사이에서 토크를 전달하는 방법 외부 기어 톱니가 있는 두 개의 허브는 일치하는 내부 톱니가 있는 슬리브로 포장되어 있습니다. 이것이 모든 커플링 기어 뒤에 있는 핵심 기하학적 구조입니다. 토크는 단단한 볼트 조인트가 아닌 맞물린 톱니를 통과하며, 그 메시에 내장된 틈새는 굽힘 응력을 연결된 샤프트로 다시 전달하지 않고 커플링이 오정렬을...
READ MORE산업용 크로스 샤프트 유니버셜 커플링과 볼의 핵심 차이점 케이지 유형 등속 범용 커플링 변속기의 부드러움과 적용 가능한 작업 조건에 달려 있습니다. 전자는 구조가 간단하고 부하 용량이 매우 높지만 속도 변동이 심하여 저속, 고부하 애플리케이션에 적합합니다. 후자는 낮은 진동으로 엄격한 등속 전송을 달성하므로 고속, ...
READ MORE서펜타인 스프링 커플링 이해 A 구불구불한 스프링 커플링 오정렬을 수용하고 진동 충격을 흡수하면서 두 개의 회전 샤프트를 연결하도록 설계된 특수 기계 장치입니다. 고정식 커플링과 달리 일련의 연동된 물결 모양의 금속 스프링을 활용하여 토크를 유연하게 전달합니다. 이 커플 링은 특히 중장비 산업 응용 분야에서 가치가 있습니다. 충격...
READ MORE글로벌 '15차 5개년 계획' 기간이 시작되면서 산업용 변속기 부품 시장은 새로운 기회와 도전을 맞이하고 있습니다. 2026년 커플링 산업은 산업 기계의 필수 "조인트"로서 기술 업그레이드와 시장 차별화의 분명한 추세를 보여주고 있습니다. 여러 기관의 조사 데이터에 따르면 글로벌 송전 커플링 시장은 꾸준한 성장을 유지하고 있습니다. 2025년 세계 ...
READ MORE체인 커플링은 스프로킷과 롤러 체인을 사용하여 두 개의 회전 샤프트 사이에 토크를 전달하도록 설계된 널리 사용되는 기계 부품입니다. 간단한 구조와 강력한 하중 전달 능력으로 잘 알려진 체인 커플링은 내구성, 유지 관리 용이성 및 오정렬 허용 오차가 요구되는 산업용 동력 전달 시스템에 일반적으로 적용됩니다. 이들의 설계로 인해 표준 작동 조건과 까다로운 산업 환경 모두에 적합합니다.
컨베이어 및 믹서부터 펌프 및 자재 취급 장비에 이르기까지 체인 커플링은 안정적인 토크 전달을 유지하면서 샤프트를 연결하기 위한 실용적인 솔루션을 제공합니다.

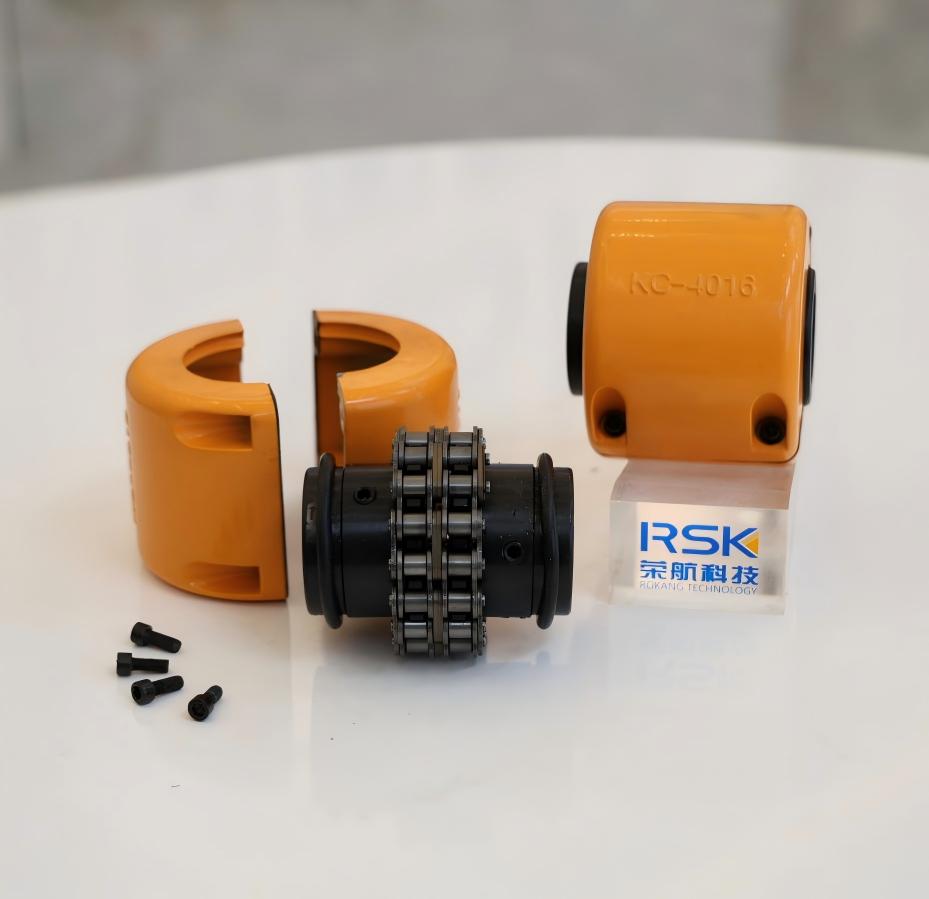

일반적인 체인 커플링은 이중 가닥 롤러 체인으로 연결된 구동 및 피구동 샤프트에 장착된 두 개의 스프로킷으로 구성됩니다. 스프로킷 톱니가 체인과 직접 맞물려 샤프트 사이에 토크 전달 경로를 형성합니다.
많은 설계에서 분할 보호 커버가 커플링 주위에 설치됩니다. 이 커버는 윤활유를 유지하는 데 도움이 되고 먼지와 잔해물로부터 체인을 보호하며 산업 환경에서 작동 안전성을 향상시킵니다.
체인 커플링의 토크는 롤러 체인과 스프로킷 톱니 사이의 맞물림을 통해 전달됩니다. 하중은 여러 체인 링크와 톱니에 분산되므로 커플링이 컴팩트한 크기에 비해 상대적으로 높은 토크를 처리할 수 있습니다.
체인은 내부 간격으로 작동하기 때문에 커플링은 지속적인 동력 전달을 유지하면서 샤프트 움직임을 수용할 수 있습니다. 이로 인해 체인 커플링은 하중이 변동하거나 덜 견고한 장착 조건이 있는 응용 분야에 적합합니다.
체인 커플링의 실질적인 장점 중 하나는 샤프트 정렬 불량을 견딜 수 있다는 것입니다. 체인과 스프로킷 결합이 제공하는 유연성 덕분에 커플링은 즉각적인 고장 없이 여러 유형의 정렬 불량을 흡수할 수 있습니다.
체인 커플링은 잘못된 정렬을 허용할 수 있지만 설치 중 적절한 정렬은 체인 및 스프로킷 서비스 수명을 연장하는 데 도움이 됩니다.
체인 커플링은 간단한 조립 및 분해로 인해 가치가 높습니다. 롤러 체인은 일반적으로 단일 핀을 분리하여 설치하거나 제거할 수 있으므로 유지 관리 또는 장비 교체 중 가동 중지 시간이 줄어듭니다.
이러한 간단한 취급으로 인해 체인 커플링은 생산 라인이나 자재 취급 시스템과 같이 빈번한 검사나 구성 요소 변경이 예상되는 응용 분야에 적합합니다.
윤활은 체인 커플링의 성능과 수명에 중요한 역할을 합니다. 적절한 그리스는 체인 롤러와 스프로킷 톱니 사이의 마찰을 줄여 작동 중 마모와 열 발생을 최소화합니다.
고속 적용 분야의 경우 그리스 유지 기능이 있는 밀봉된 커버가 일반적으로 사용됩니다. 윤활이 충분하지 않으면 체인 마모가 가속화되거나 심지어 체인 파손이 발생하여 시스템 신뢰성에 영향을 미칠 수 있습니다.
체인 커플링은 다양한 작동 환경에 맞게 다양한 재질과 구성으로 제공됩니다. 표준강 스프라켓 및 체인은 강도와 내구성이 뛰어나 일반 산업 기계에 널리 사용됩니다.
부식성 또는 오염된 환경의 경우 습기, 화학 물질 또는 연마 입자에 대한 저항성을 향상시키기 위해 대체 재료 또는 표면 처리를 선택할 수 있습니다. 이러한 변형은 다양한 산업 분야에서 체인 커플링의 유용성을 확장합니다.
체인 커플링은 안정적인 토크 전달과 서비스 용이성이 요구되는 기계류에 일반적으로 적용됩니다.
체인 커플링의 신뢰성은 정확한 스프로킷 가공, 적절한 열처리 및 일관된 체인 품질에 달려 있습니다. 치수 정확도와 표면 경도는 하중 분포와 내마모성에 직접적인 영향을 미칩니다.
중부하 동력 전달 부품 분야의 경험을 바탕으로 Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 제조 및 엔지니어링 역량을 적용하여 광범위한 산업 작동 조건에 적합한 체인 커플링 솔루션을 제공합니다.
체인 커플링 산업용 동력 전달을 위한 내구성 있고 실용적인 솔루션을 제공합니다. 단순한 구조, 높은 토크 용량, 오정렬 허용 오차 및 유지 관리 용이성을 통해 많은 드라이브 시스템에서 신뢰할 수 있는 선택으로 남아 있습니다. 적절한 설치와 윤활을 통해 체인 커플링은 다양한 산업 응용 분야에서 안정적인 성능과 긴 사용 수명을 제공할 수 있습니다.
