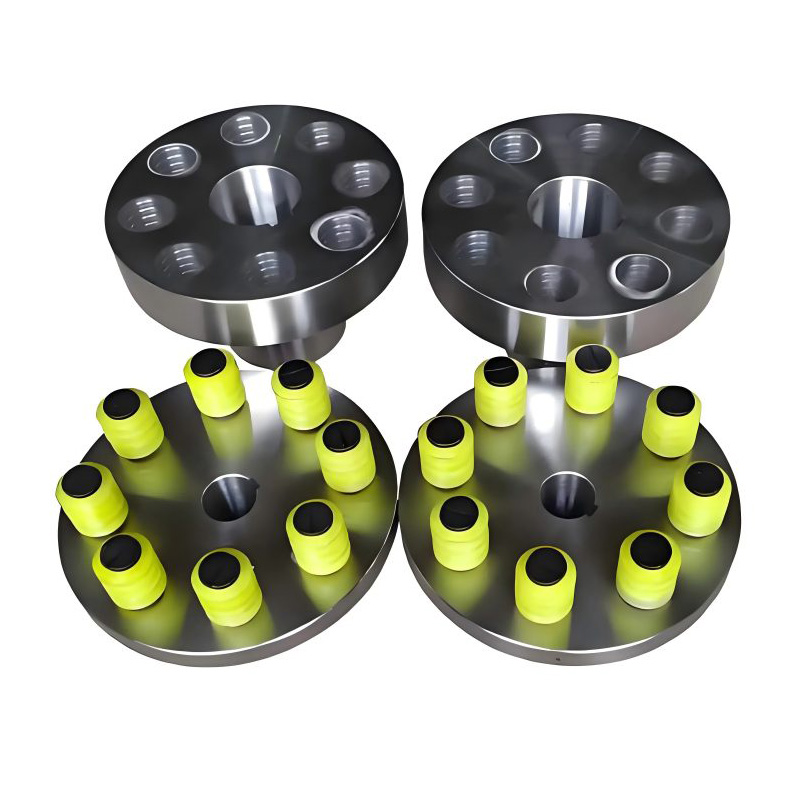

RSK-LT 핀과 탄성 부싱이 포함된 간편한 설치 탄성 슬리브 핀 커플링
핀과 탄성 부싱을 통해 토크를 전달하는 비금속 유연성 요소 커플링입니다. 핵심 작동 원리는 고무(또는 폴리우레탄) 탄성 부싱의 압축 변형을 활용하여 토크를 전달하고 탄성을 활용하여 정렬 불량을 보상하고 진동 및 충격을 흡수하는 것입니다. 구조가 간단하여 ...
핀과 탄성 부싱을 통해 토크를 전달하는 비금속 유연성 요소 커플링입니다. 핵심 작동 원리는 고무(또는 폴리우레탄) 탄성 부싱의 압축 변형을 활용하여 토크를 전달하고 탄성을 활용하여 정렬 불량을 보상하고 진동 및 충격을 흡수하는 것입니다. 구조가 간단하여 ...
당사의 방수 및 방진 타이어 커플링은 열악한 작업 환경에 대처할 수 있도록 설계되었으며 습기, 먼지 등의 열악한 조건에서도 안정적으로 작동할 수 있습니다. 특수 공정과 재료를 사용하여 물과 먼지의 침입을 효과적으로 방지하고 내부 구조가 부식되지 않도록 보장하며 서...

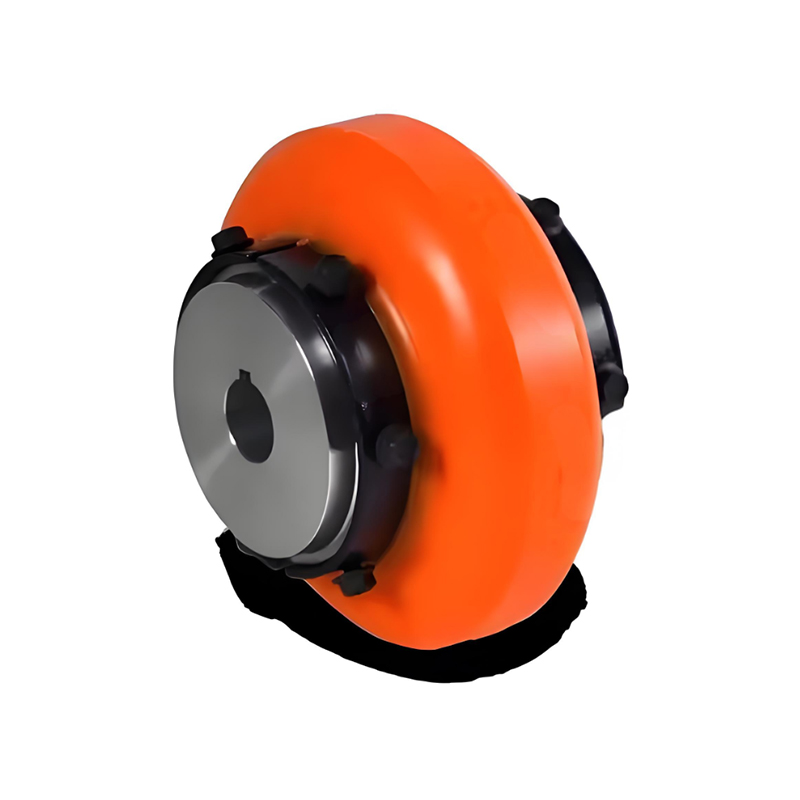

오메가 모양 타이어 커플링은 문자 Ω 모양의 단면 프로파일을 가진 일체형 링 모양 고무 엘라스토머인 핵심 구성 요소를 특징으로 합니다. 볼트를 통해 양쪽 끝의 금속 플랜지(하프 커플링)에 직접 연결됩니다. 고무 본체는 토크 전달 중에 전단, 압축 및 인장 변형을 ...

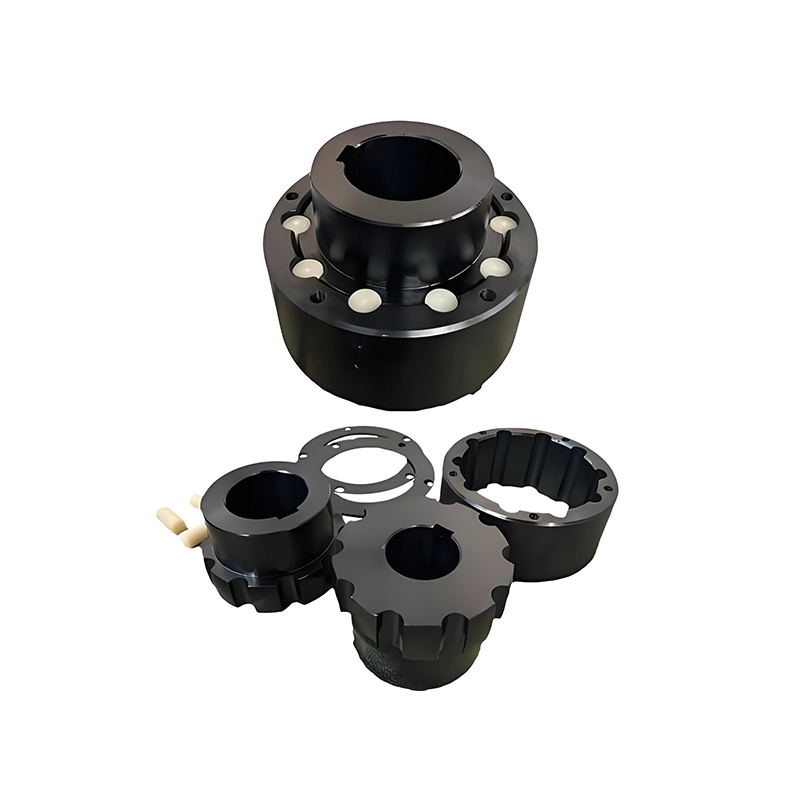

Crowned/Straight Gear Mesh: 높은 토크를 전달하고 큰 각도, 큰 변위 보상 기능을 제공하는 데 사용됩니다. 유연한 핀 어셈블리: 일반적으로 기어 슬리브 주변의 끝면이나 원주에 배열되어 보조 또는 평행한 힘 전달/댐핑 경로 역할을 합니다....

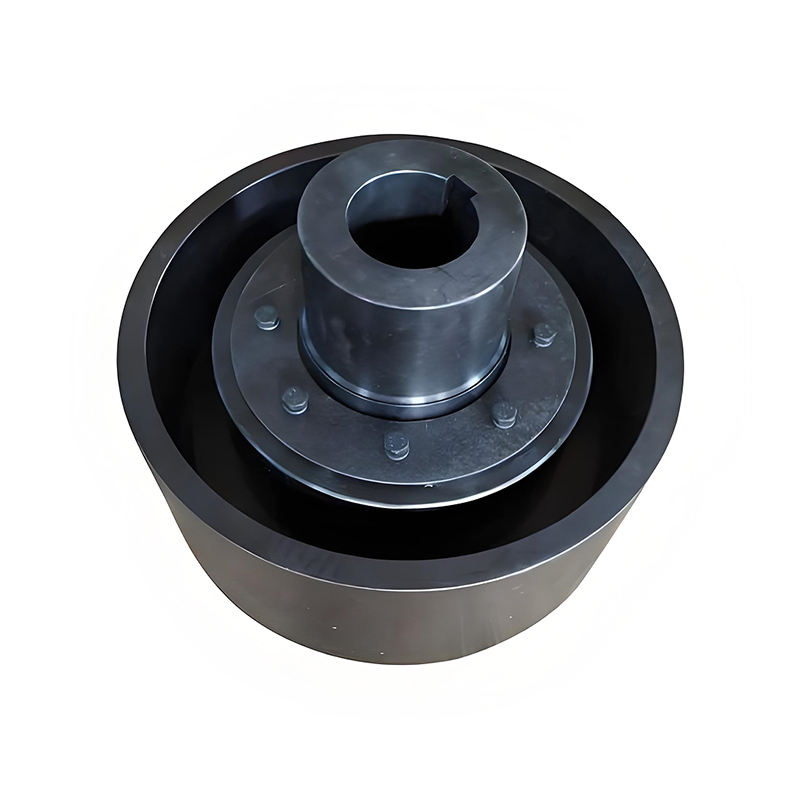

기본 구조 브레이크 휠 하프 커플링: 이것은 독특한 구성 요소입니다. 일반적으로 충분한 강도와 내마모성을 보장하기 위해 주강으로 제작됩니다. 외주를 정밀 가공(선삭 및 연삭)하여 지정된 표면 거칠기, 반경 방향 흔들림 및 브레이크 ...
RSK-lx 유형의 핵심 특징은 다음과 같습니다. 핀 자체(나일론 부품)는 토크에 대한 주요 하중 지지 부재 역할을 하는 반면, 탄성 링은 주로 완충 및 보상을 위한 역할을 합니다. 기본 구조 구조는 단순하고 대칭적이며 주로 다음 구성 요소로 구성됩니다...

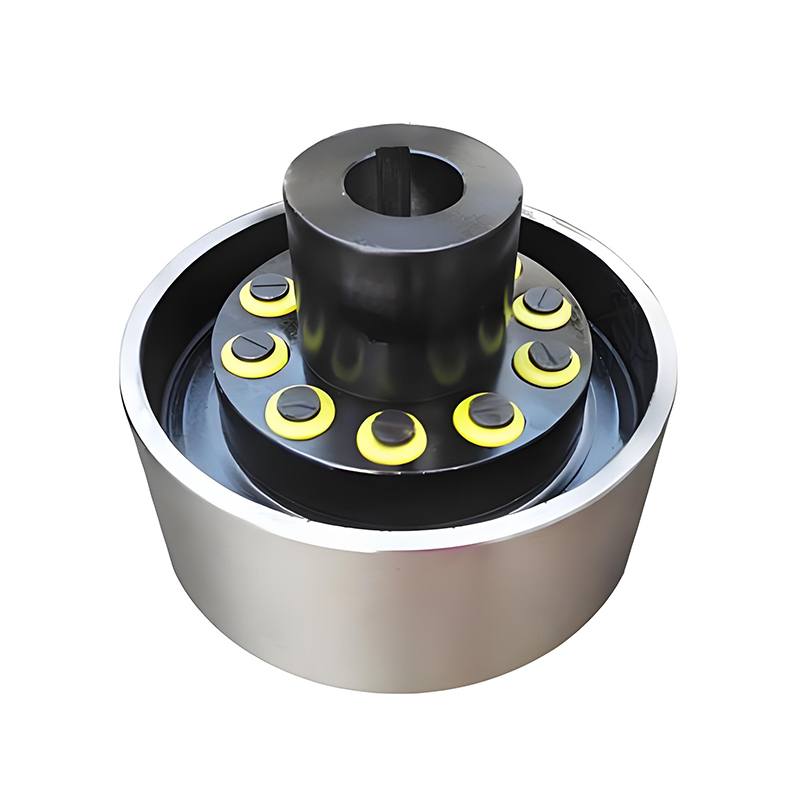

기본 구조 RSK-ltz 유형은 "RSK-ltz 유형 커플링"과 "브레이크 휠"의 기능적 복합물로 볼 수 있습니다. 주요 구성 요소는 다음과 같습니다. 브레이크 휠 하프 커플링: 주요 구별 구성 요소입니다. 일반적으로 고강도 회주철 또는 주강으...
당사의 방수 및 방진 타이어 커플링은 열악한 작업 환경에 대처할 수 있도록 설계되었으며 습기, 먼지 등의 열악한 조건에서도 안정적으로 작동할 수 있습니다. 특수 공정과 재료를 사용하여 물과 먼지의 침입을 효과적으로 방지하고 내부 구조가 부식되지 않도록 보장하며 서...
유연한 커플링은 두 개의 샤프트를 연결하여 토크를 전달하는 동시에 작은 오정렬(각도, 평행, 축)을 보상하고, 진동을 완화하고, 충격을 흡수하여, 모터 및 펌프와 같은 기계의 손상을 방지하고, 탄성 조 커플링부터 금속 기어 또는 다이어프램 커플링에 이르는 다양한 유형의 시스템 수명을 향상시킵니다.
기능
동력 전달: 두 개의 회전 샤프트를 연결하여 드라이버(예: 모터)에서 구동 구성 요소로 동력을 이동합니다.
정렬 불량 수용: 실제 기계에서 흔히 발생하는 샤프트 정렬(각도, 평행, 축)의 약간의 불완전성을 허용합니다.
진동 및 충격 완화: 비틀림 진동과 충격 부하를 흡수하여 베어링 및 기타 부품의 마모를 줄입니다.
보호 기능 제공: 심각한 과부하로 인해 더 비싼 구성 요소가 파손되기 전에 고장나는 '기계적 퓨즈' 역할을 할 수 있습니다.
주요 이점
가동 중지 시간 감소: 동적인 작동 조건을 처리하여 조기 고장을 방지합니다.
성능 향상: 연결된 장비의 정확성과 수명을 향상시킵니다.
다용도: 고속 정밀도부터 고강도 산업 작업에 이르기까지 다양한 설계가 특정 요구 사항을 충족합니다.
일반적인 유형
조 커플링: 전기 모터에서 흔히 볼 수 있는 충격 흡수를 위해 탄성 중합체 인서트(예: 거미)를 사용합니다.
기어 커플링: 유연성을 위해 외부/내부 기어 톱니를 사용하여 높은 토크 용량을 제공합니다.
다이어프램 커플링: 얇은 금속 다이어프램을 통해 토크를 전달하며 고속에 적합합니다.
핀 및 부싱: 고무 부싱을 사용한 간단하고 비용 효율적인 디자인입니다.
타이어 커플링: 높은 비틀림 유연성을 제공하는 고무 타이어 요소가 특징이며 정렬 불량이나 충격 하중이 심각한 시스템에 이상적입니다.
응용
산업용 동력 전달(펌프, 컨베이어).
로봇공학과 자동화.
CNC 기계.
HVAC 시스템.
작동 방식(예: 조 커플링)
두 개의 허브가 각 샤프트에 연결됩니다.
엘라스토머 인서트(거미)가 그 사이에 위치하며, 종종 곡선형 조가 있습니다.
토크는 진동을 완화하면서 각도, 평행 또는 축 정렬 불량을 관리하기 위해 구부러지는 인서트를 통해 전달됩니다.
커플링 기어가 정렬되지 않은 샤프트 사이에서 토크를 전달하는 방법 외부 기어 톱니가 있는 두 개의 허브는 일치하는 내부 톱니가 있는 슬리브로 포장되어 있습니다. 이것이 모든 커플링 기어 뒤에 있는 핵심 기하학적 구조입니다. 토크는 단단한 볼트 조인트가 아닌 맞물린 톱니를 통과하며, 그 메시에 내장된 틈새는 굽힘 응력을 연결된 샤프트로 다시 전달하지 않고 커플링이 오정렬을...
READ MORE산업용 크로스 샤프트 유니버셜 커플링과 볼의 핵심 차이점 케이지 유형 등속 범용 커플링 변속기의 부드러움과 적용 가능한 작업 조건에 달려 있습니다. 전자는 구조가 간단하고 부하 용량이 매우 높지만 속도 변동이 심하여 저속, 고부하 애플리케이션에 적합합니다. 후자는 낮은 진동으로 엄격한 등속 전송을 달성하므로 고속, ...
READ MORE서펜타인 스프링 커플링 이해 A 구불구불한 스프링 커플링 오정렬을 수용하고 진동 충격을 흡수하면서 두 개의 회전 샤프트를 연결하도록 설계된 특수 기계 장치입니다. 고정식 커플링과 달리 일련의 연동된 물결 모양의 금속 스프링을 활용하여 토크를 유연하게 전달합니다. 이 커플 링은 특히 중장비 산업 응용 분야에서 가치가 있습니다. 충격...
READ MORE글로벌 '15차 5개년 계획' 기간이 시작되면서 산업용 변속기 부품 시장은 새로운 기회와 도전을 맞이하고 있습니다. 2026년 커플링 산업은 산업 기계의 필수 "조인트"로서 기술 업그레이드와 시장 차별화의 분명한 추세를 보여주고 있습니다. 여러 기관의 조사 데이터에 따르면 글로벌 송전 커플링 시장은 꾸준한 성장을 유지하고 있습니다. 2025년 세계 ...
READ MORE플렉서블 커플링은 내구성, 정밀도 및 진동 흡수를 보장하기 위해 제작에 사용되는 재료에 크게 의존합니다. Jiangsu Rokang Heavy 산업 Technology에서는 볼 케이지 유형 및 크로스 샤프트 유형 유니버셜 커플링에 고강도 합금강과 정밀 열처리 금속을 신중하게 선택합니다. 이를 통해 당사의 커플링은 조기 마모 없이 높은 토크, 무거운 하중 및 극한의 작업 환경을 견딜 수 있습니다. 정밀 제조 경험을 통해 각 부품의 일관된 미세 구조를 유지할 수 있어 피로 수명과 작동 신뢰성이 직접적으로 향상됩니다.
유연한 커플링은 모든 용도에 적합하지 않습니다. 그들의 디자인은 다양한 산업 응용 분야에 맞게 조정될 수 있습니다. 예를 들어 당사의 드럼 기어 커플링은 고속 금속 압연 및 리프팅 기계에 최적화된 반면 볼 케이지 등속 범용 커플링은 스크류 펌프 및 대형 광산 장비용으로 특별히 설계되었습니다. 케이지 형상, 볼 배치 및 윤활 채널을 미세 조정함으로써 군함 및 장갑 차량의 민감한 응용 분야에 중요한 진동, 소음 및 비틀림 백래시를 줄일 수 있습니다.
플렉서블 커플링의 성능은 정밀한 제조와 철저한 품질 관리에 크게 좌우됩니다. 우리 시설에서는 동적 테스트 및 화학 분석을 포함한 완전한 처리 장비 세트와 포괄적인 검사 시스템을 활용합니다. 이를 통해 당사는 각 커플링이 국제 표준을 충족하고 수입 제품을 안정적으로 대체할 수 있음을 보장할 수 있습니다. 당사 제품을 선택하시면 전 세계 금속 기계, 철도 기관차 및 특수 차량에 사용되는 것과 동일한 고품질 성능의 혜택을 누리실 수 있습니다.
유연한 커플링 오늘날 다중 속도 작업부터 고부하 산업 환경에 이르기까지 그 어느 때보다 복잡한 과제에 직면해 있습니다. 우리는 동축 이중 속도 볼 케이지 커플링 및 양방향 등속 커플링과 같은 혁신을 통해 이러한 문제를 해결했습니다. 이러한 설계는 각도 정렬 불량과 비틀림 진동을 최소화하는 동시에 고속 회전 동기화를 허용합니다. 사용자들은 엔지니어링 솔루션으로 전환한 후 유지 관리 요구 사항이 줄어들고 운영 효율성이 향상되었다고 보고했습니다.
| Industry | 신청 | 커플링 유형 |
| 야금학 | 롤링 및 리프팅 기계 | 드럼 기어 커플링 |
| 광업 | 고강도 토크 전달 | 크로스 샤프트 유니버셜 커플링 |
| 군사 및 해군 | 장갑차, 해군 추진력 | 볼 케이지 등속 커플링 |
| 섬유기계 | 고속 정밀 작동 | 볼 스플라인 볼 케이지 커플링 |
우리는 단순한 제조업체가 아닙니다. 우리는 귀하의 성과 파트너입니다. 고급 연구, 광범위한 업계 경험 및 고객 중심 서비스를 결합하여 당사가 제공하는 각 유연한 커플링은 실제 운영 문제를 해결하도록 맞춤화되었습니다. 정밀한 토크 전달부터 다방향 속도 동기화까지 당사의 솔루션은 기계 효율성과 신뢰성을 향상시킵니다. 유럽, 미국, 러시아, 중동, 인도 등 전 세계에서 인정을 받은 제품으로 장비를 최적화하기 위해 함께 노력합시다.
