RSK-UL 유형 타이어 커플링 높은 유연성 유지 관리가 필요 없는 저속 유연한 커플링

문의하기

PREV: RSK-오메가형 타이어 커플링 탁월한 유연성과 큰 보상 능력 다음: No next article

사양
설명하다

사양

RSK-UL 유형 타이어 커플링은 유연성이 뛰어나고 유지 관리가 필요 없는 유연한 커플링입니다. 핵심 구성 요소는 고무 또는 폴리우레탄으로 만들어진 타이어 모양의 엘라스토머이며 볼트를 통해 두 개의 금속 플랜지 반쪽에 연결됩니다. 엘라스토머의 방사형 압축 및 전단 변형을 통해 상당한 변위 보상과 강력한 쿠션 및 진동 감쇠를 달성합니다. 진동 차단 및 오정렬 보상이 필요한 컨베이어, 팬 및 펌프 세트와 같은 중저속 변속기 애플리케이션에 적합합니다.

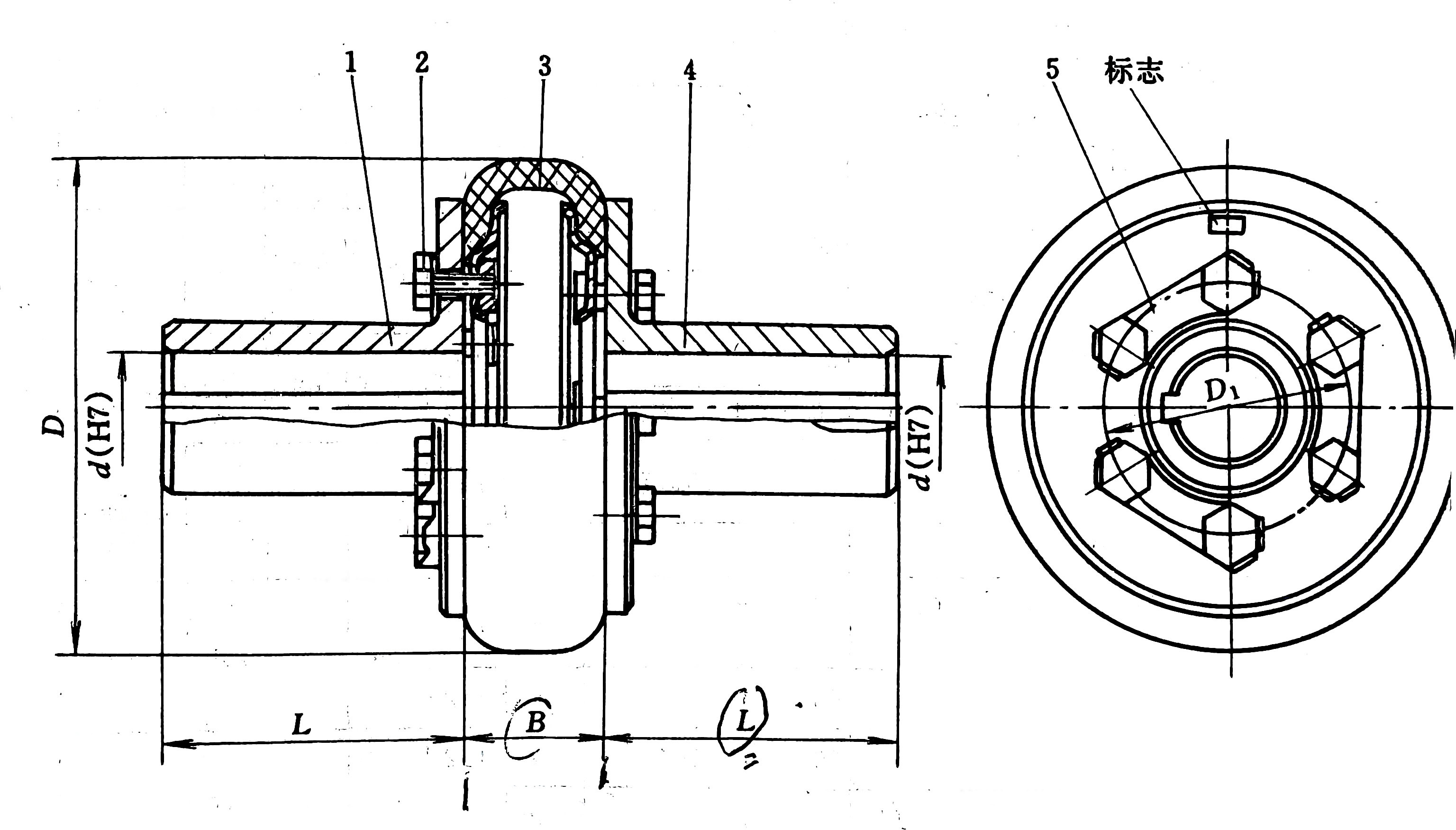

모델	공칭 토크 /N·m	순간 최대 토크 티맥스 /N·m	허용됨 회전 속도 [n]		축 구멍 직경 d(H7)		축 구멍 길이 L		D	B		순간 관성의 I	무게 m /kg
			강철	철	강철	철	J、J₁ -모양의	Y자형
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12、14	12、14	27	32
					16、18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18, 19	16, 18, 19	30	42
					20、22	20	38	52
UL3	63	180	4300		18、19	18、19	30	42	120	32	62	0.0022	1.8
					20, 22, 24	20、22	38	52
					25		44
UL4	100	315	4500		20, 22, 24	20, 22, 24	38	52	140	38	69	0.0044	3
					25、28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25、28	25、28	44	62
					30、32、35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30,32,35,38	30、32、35	60	82
					40		84	112
UL7	315	900	3200		32、35、38	32、35、38	60	82	200	56	104	0.029	10.9
					40,42,45,48	40、42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40,42,45,48、50	40,42,45	84	112
UL9	630	1800	2800		42,45,48,50,55,56	42,45,48,50,55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60、63	60、63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60,63,65,70,71,75	60、63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60,63,65,70,71,75	60,63,65,70,71,75	107	142
					80、85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80、85、90、95	80、85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130、140	130、140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

설명하다

당사의 방수 및 방진 타이어 커플링은 열악한 작업 환경에 대처할 수 있도록 설계되었으며 습기, 먼지 등의 열악한 조건에서도 안정적으로 작동할 수 있습니다. 특수 공정과 재료를 사용하여 물과 먼지의 침입을 효과적으로 방지하고 내부 구조가 부식되지 않도록 보장하며 서비스 수명을 크게 연장합니다.

커플링은 토크를 전달하기 위해 고탄성 타이어 링을 사용합니다. 이는 두 샤프트 사이의 축방향, 반경방향 및 각도 변위를 훌륭하게 보상할 수 있으며 작동 중 장비 설치 오류 및 샤프트 변위에 대한 강력한 적응성을 가지고 있습니다. 뛰어난 완충 성능과 충격 흡수 성능으로 장비 작동 시 충격과 진동을 크게 줄여 장비의 원활한 작동을 보장하며, 부품 마모를 줄여 유지관리 비용을 절감할 수 있습니다. 동시에 이 기능은 장비 작동 중 전류 피크를 효과적으로 줄일 수도 있습니다. 다른 커플링과 비교하여 최대 50%까지 감소할 수 있어 에너지를 절약하고 전기 시스템을 보호하는 데 도움이 됩니다.

구조적 설계 측면에서 간단하고 컴팩트하며 윤활이 필요하지 않으며 윤활유 누출로 인한 오염 및 유지 관리 문제를 방지합니다. 일일 조립, 분해 및 유지 관리가 쉽고 편리합니다. 주 엔진 축을 한 번 정렬한 후에는 탄성 요소를 교체할 때 주 엔진을 이동할 필요가 없습니다. 작업을 신속하게 완료할 수 있어 시간과 인력이 많이 절약됩니다.

이 커플링은 광업, 야금, 섬유, 워터 펌프 및 기타 산업 분야에서 널리 사용되며 -20℃ ~ 80℃의 온도 범위에서 안정적으로 작동할 수 있습니다. 광산 장비의 강한 충격 환경, 직물 작업장의 먼지가 많은 환경 또는 워터 펌프의 장기간 습한 작업 현장에서 안정적인 성능을 발휘하고 장비의 효율적인 작동을 확실하게 보장합니다.
