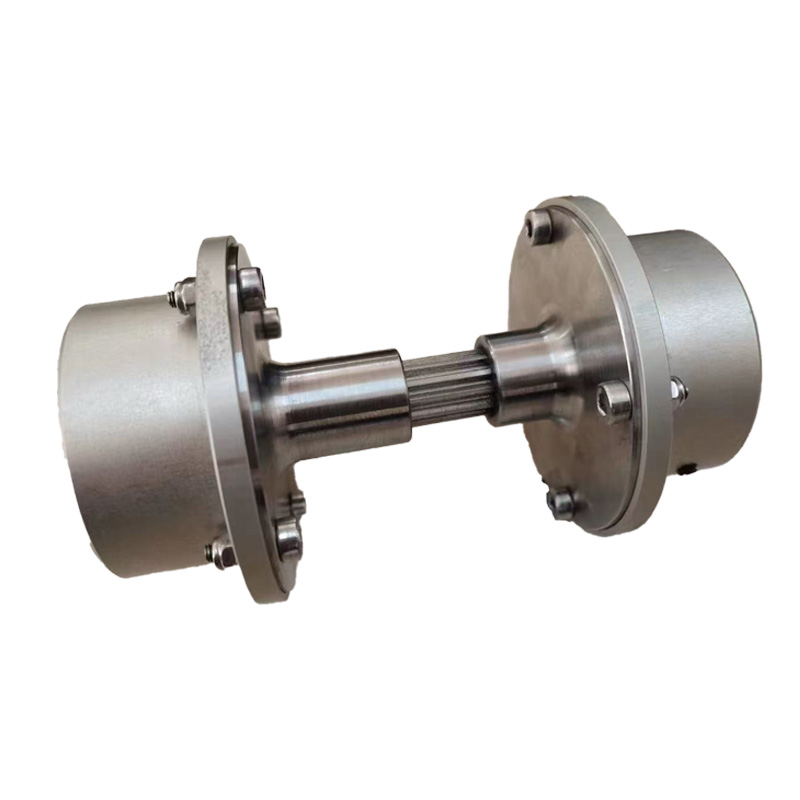

고속 다이어프램 커플링 제조업체

역할 고속 다이어프램 커플링 정밀 동력 전달 부문

고속 다이어프램 커플링은 정밀도, 안정성 및 신뢰성이 중요한 회전 장비용으로 설계되었습니다. 윤활 커플링과 달리 이 유형의 커플링은 얇은 금속 다이어프램을 사용하여 움직이는 부품 사이의 물리적 접촉 없이 토크를 전달합니다. 그 결과 높은 회전 속도와 까다로운 작동 조건에서도 일관되게 작동하는 백래시와 마모 없는 연결이 탄생했습니다.

발전, 석유화학 처리, 고급 제조 등의 산업에서는 예측 가능한 동작, 낮은 관성, 오정렬로 인한 응력으로부터 민감한 장비를 보호하는 능력으로 인해 터보 기계용으로 다이어프램 커플링을 선택하는 경우가 많습니다.

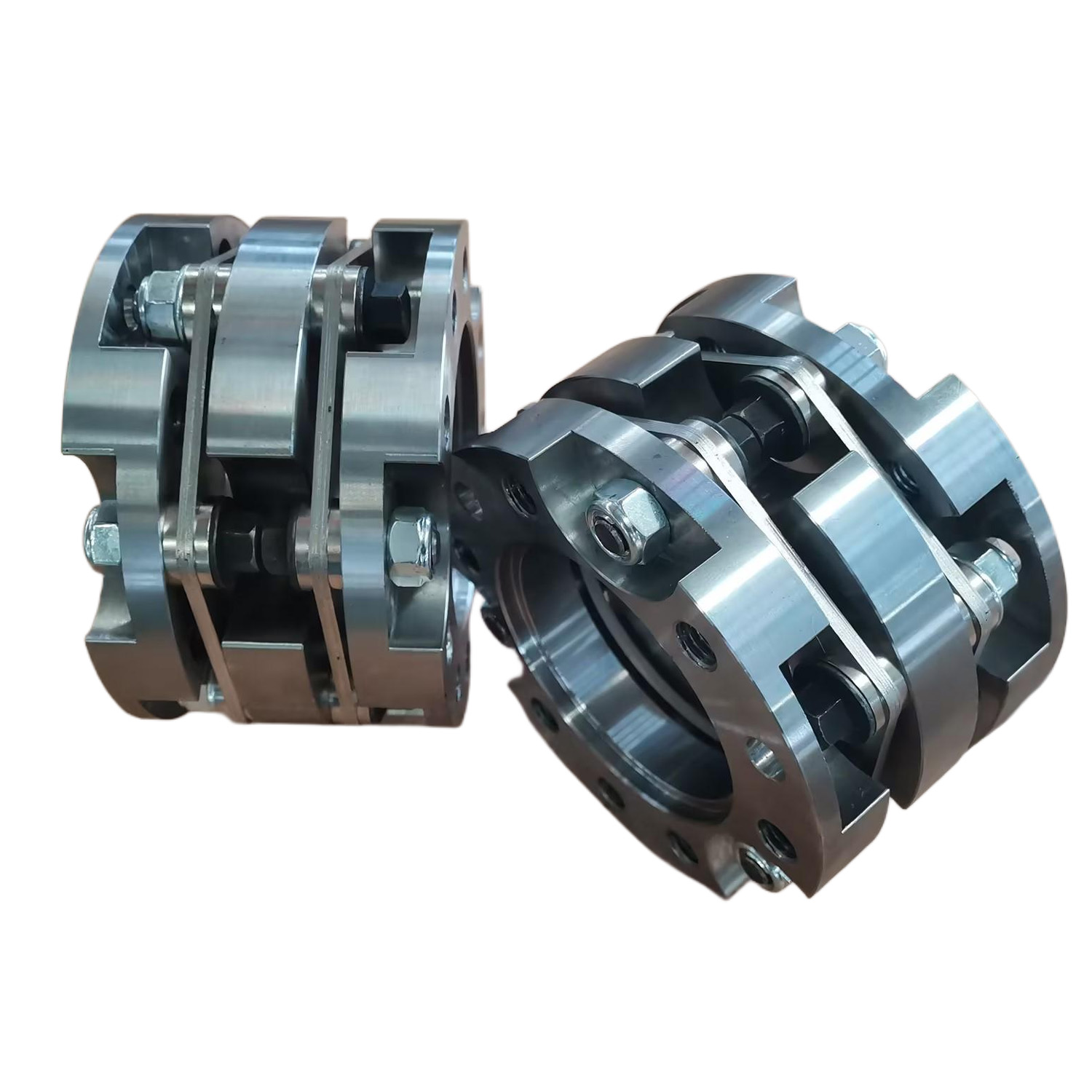

고속 다이어프램 커플링의 구조 설계

고속 다이어프램 커플링의 핵심 요소는 일반적으로 고강도 합금으로 제조된 하나 이상의 유연한 금속 다이어프램입니다. 이 다이어프램은 각 샤프트에 장착된 플랜지나 허브 사이에 연결됩니다. 토크는 슬라이딩이나 롤링 접촉이 아닌 다이어프램의 탄성 변형을 통해 전달됩니다.

많은 설계에서는 내부 직경과 외부 직경의 하중 경로를 분리하여 국부적인 응력을 줄이면서 토크가 다이어프램을 가로질러 원활하게 흐르도록 합니다. 이러한 구조적 배열은 또한 고속 회전 어셈블리에서 흔히 발생하는 부식 부식의 위험을 최소화합니다.

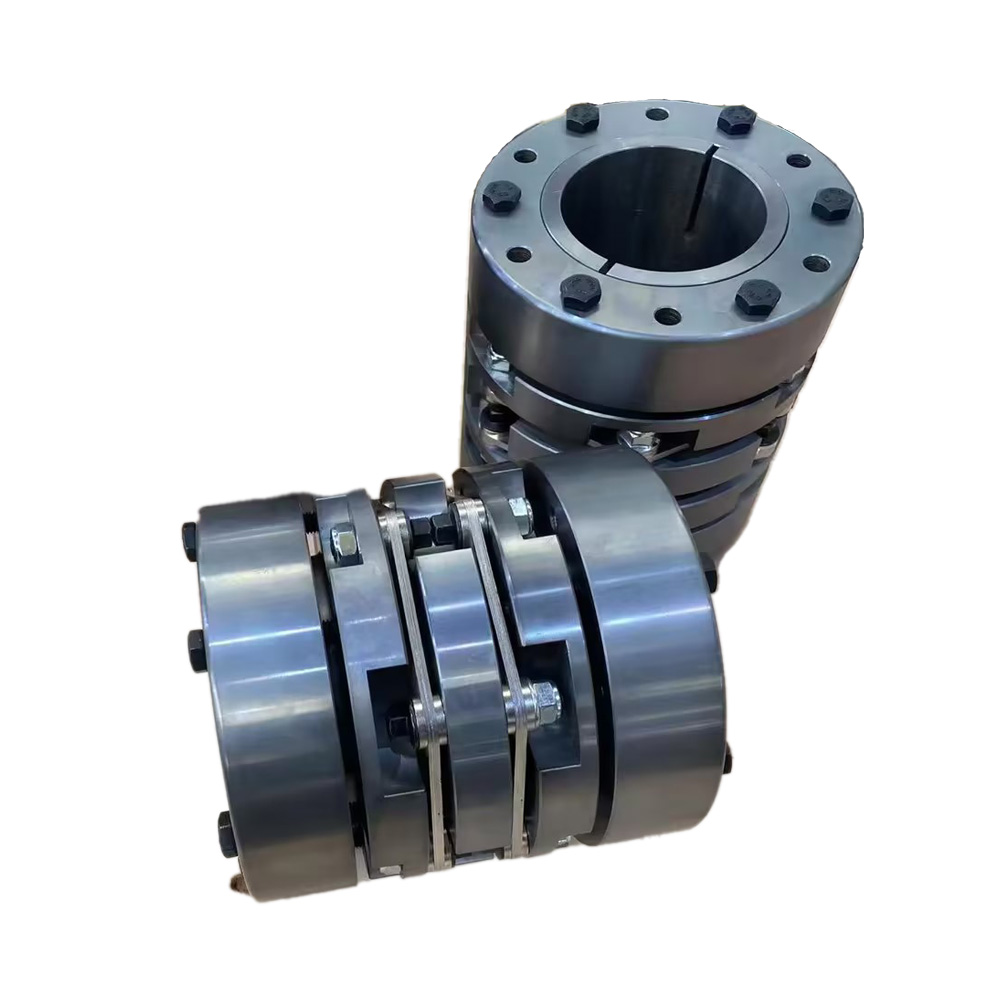

백래시 없는 토크 전달

고속 다이어프램 커플링은 다이어프램 소재의 순수 탄성 변형을 통해 토크를 전달합니다. 토크가 다이어프램의 외부 직경을 통해 유입되면 유연한 요소를 통과하여 반대쪽 허브에 연결된 내부 직경으로 나갑니다.

틈새나 톱니 맞물림이 없기 때문에 백래시 없이 토크 전달이 발생합니다. 이러한 특성은 사소한 비틀림 불규칙성이라도 효율성, 진동 수준 및 베어링 수명에 영향을 미칠 수 있는 고속 압축기 및 터빈에서 특히 중요합니다.

탄성 굴곡을 통한 오정렬 흡수

고속 다이어프램 커플링은 다이어프램의 굴곡을 제어하여 샤프트 오정렬을 수용하도록 설계되었습니다. 이러한 굴곡은 마찰이나 표면 마모 없이 발생하므로 커플링이 토크 안정성을 유지하면서 변위를 흡수할 수 있습니다.

• 열팽창이나 스러스트 하중으로 인한 축방향 이동
• 설치 공차로 인한 각도 정렬 불량
• 기초 또는 구조적 변형으로 인한 방사형 오프셋

커플링은 다이어프램 내에서 이러한 움직임을 격리함으로써 연결된 샤프트, 베어링 및 씰에 유해한 힘이 전달되는 것을 줄입니다.

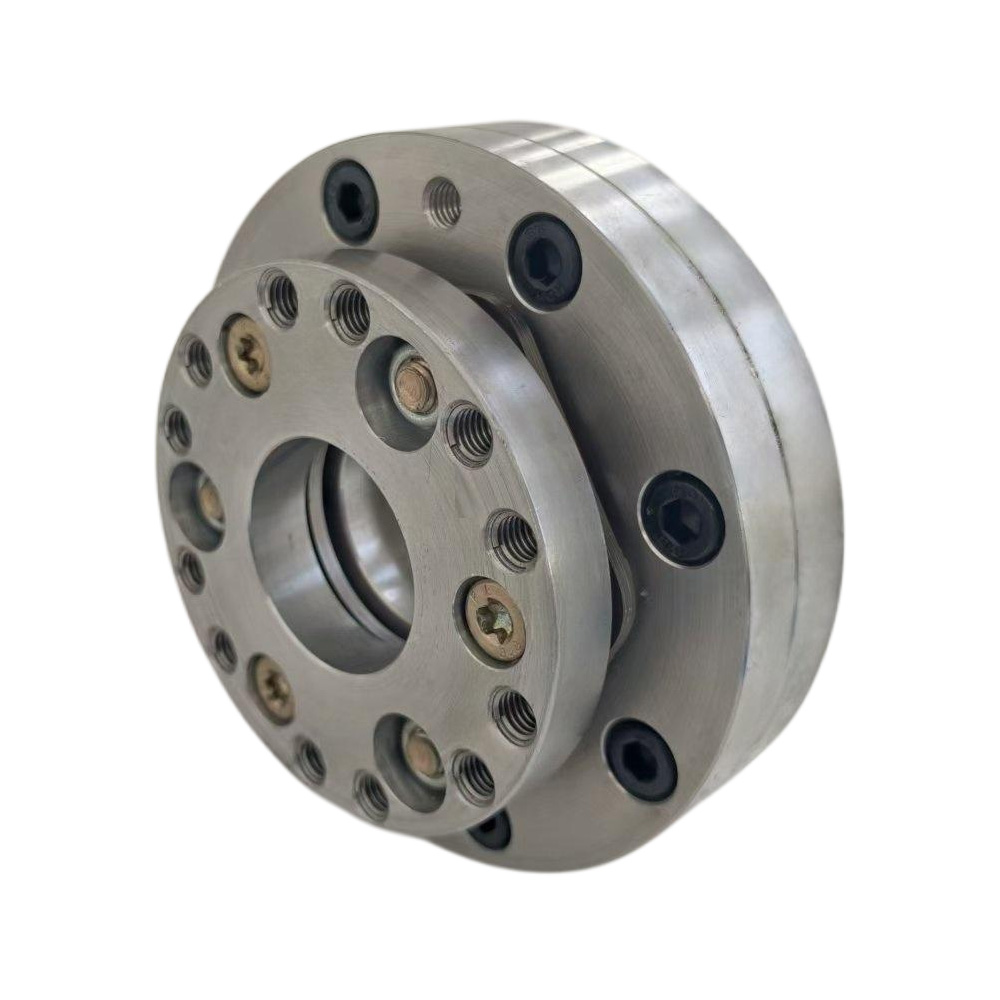

비틀림 강성과 동적 성능

비틀림 강성은 고속 다이어프램 커플링의 성능 매개변수를 정의하는 요소입니다. 엔지니어는 다이어프램 두께, 직경 또는 다이어프램 팩 수를 조정하여 특정 장비 요구 사항에 맞게 강성을 조정할 수 있습니다.

이 튜닝 기능은 시스템 임계 속도를 작동 범위에서 벗어나 공진 위험을 줄이는 데 도움이 됩니다. 고속 기계에서 안정적인 비틀림 거동은 진동 수준을 낮추고 장기적인 신뢰성을 향상시키는 데 직접적으로 기여합니다.

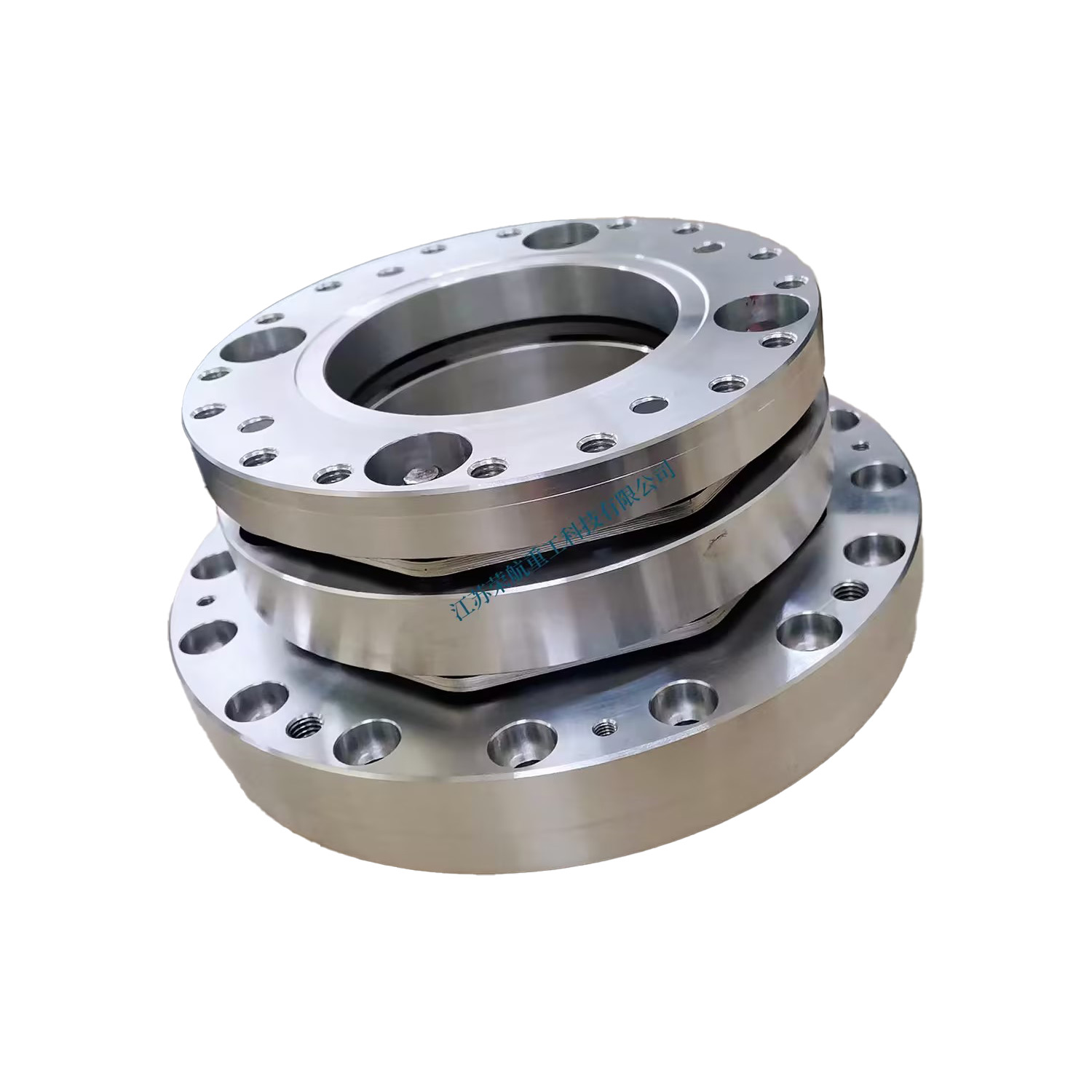

기어 커플링에 비해 유지보수가 필요 없는 작동

기어 커플링과 달리 다이어프램 커플링은 윤활이 필요하지 않습니다. 금속 간 슬라이딩 접촉이 없으므로 그리스나 오일 시스템이 필요 없으며 일상적인 유지 관리 작업이 줄어듭니다.

이러한 마모 없는 작동 덕분에 고속 다이어프램 커플링은 정지 시간을 최소화해야 하는 깨끗한 환경과 연속 작업 응용 분야에 적합합니다. 연장된 서비스 기간 동안 이 설계 접근 방식은 윤활유 오염이나 톱니 마모로 인한 성능 저하 없이 일관된 성능을 지원합니다.

고속 및 중요 장비에 적용

고속 다이어프램 커플링은 회전 정확도와 동적 안정성이 필수적인 기계에 일반적으로 적용됩니다. 컴팩트한 디자인과 예측 가능한 기계적 동작은 고급 산업 시스템에 잘 맞습니다.

• 증기 및 가스 터빈
• 원심 압축기 및 고속 펌프
• 발전 및 발전기 구동 시스템
• 엄격한 진동 제한을 갖춘 정밀 산업 기계

제조 정밀도 및 엔지니어링 경험

성능 고속 다이어프램 커플링 재료 품질, 가공 정확도 및 조립 제어에 크게 좌우됩니다. 정밀 가공, 열처리 및 동적 테스트 분야에서 강력한 역량을 갖춘 제조업체는 안정적이고 신뢰할 수 있는 커플링 솔루션을 제공할 수 있는 더 나은 위치에 있습니다.

고급 커플링 기술 및 중부하 동력 전달에 대한 오랜 경험을 바탕으로 Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 엔지니어링 전문 지식을 적용하여 여러 산업 전반에 걸쳐 고속 및 고부하 응용 분야의 요구 사항을 충족하는 커플링 솔루션을 개발합니다.

다이어프램 커플링과 기어 커플링의 비교

결론

고속 다이어프램 커플링은 속도, 정렬 정확도 및 진동 제어가 중요한 현대 동력 전달 시스템에 정밀하고 안정적인 솔루션을 제공합니다. 탄력적인 토크 전달, 유지 관리가 필요 없는 작동, 조정 가능한 동적 특성을 통해 까다로운 산업 환경에서 안정적인 성능을 지원합니다. 고속 기계가 계속 발전함에 따라 다이어프램 커플링은 장기적인 작동 안정성과 효율성을 달성하는 데 중요한 구성 요소로 남아 있습니다.
