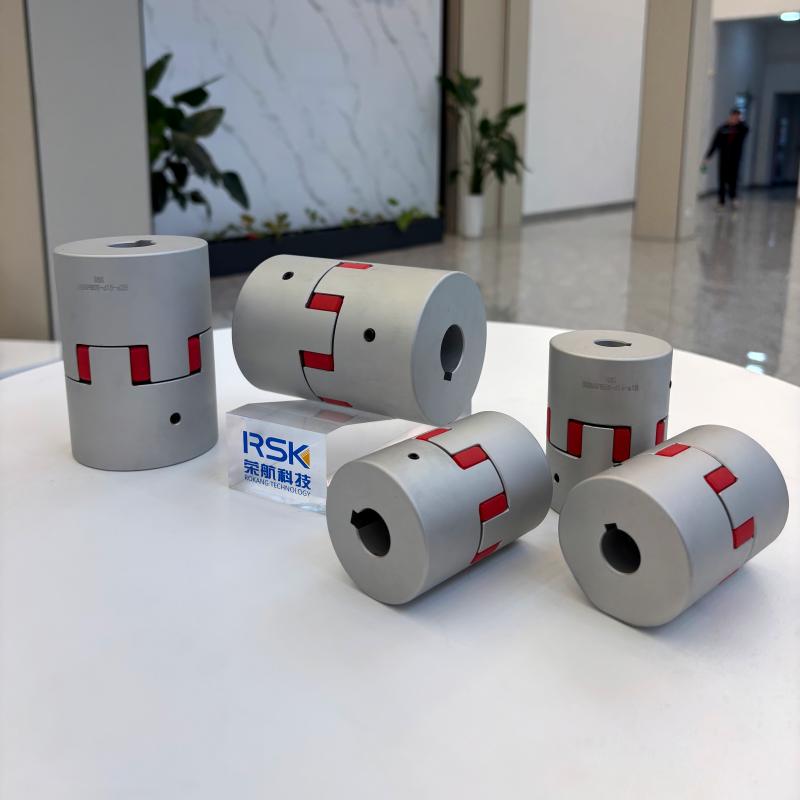

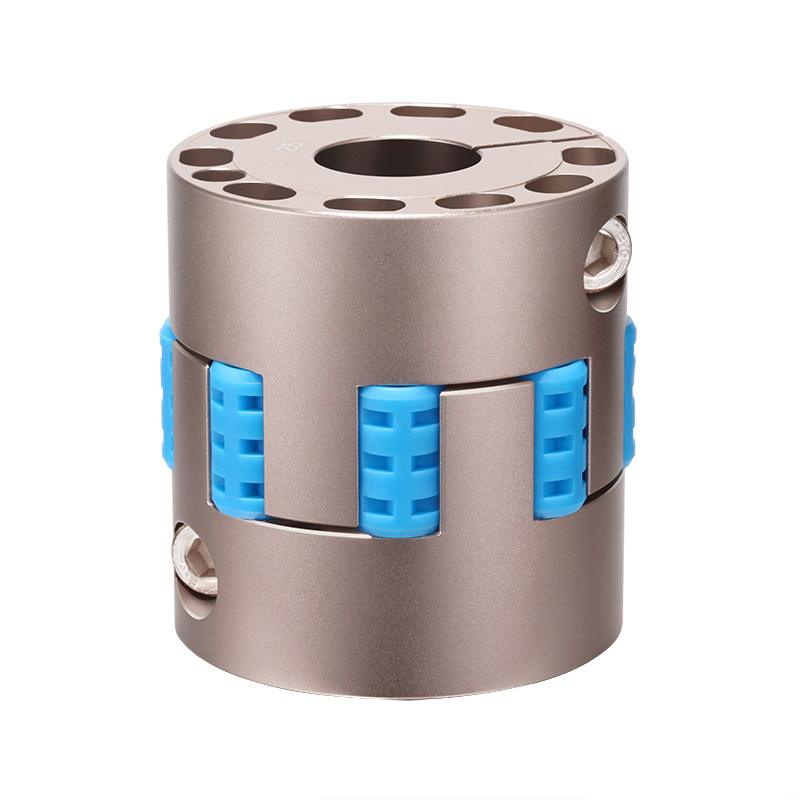

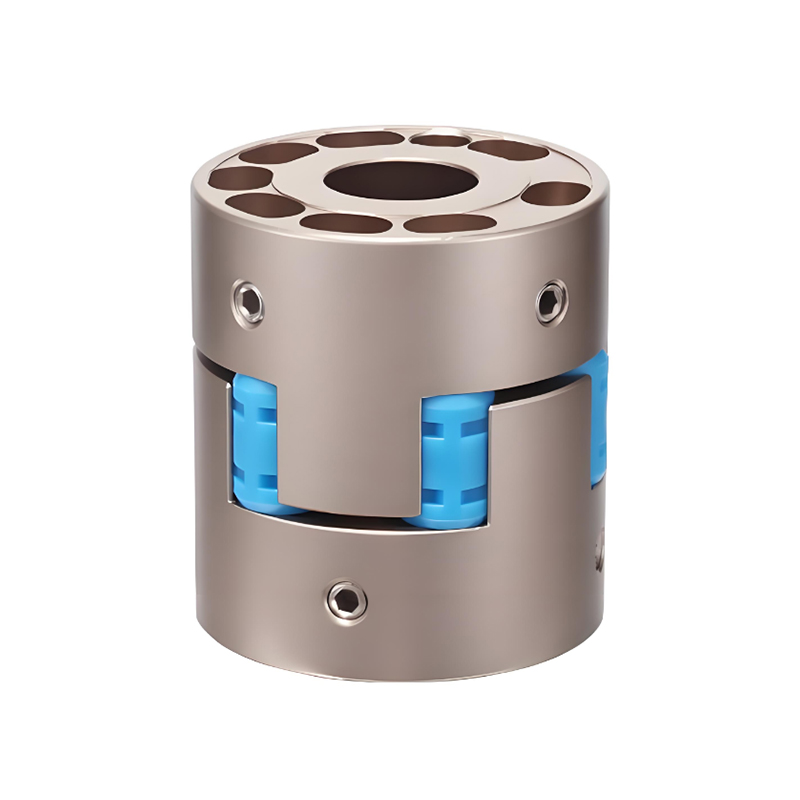

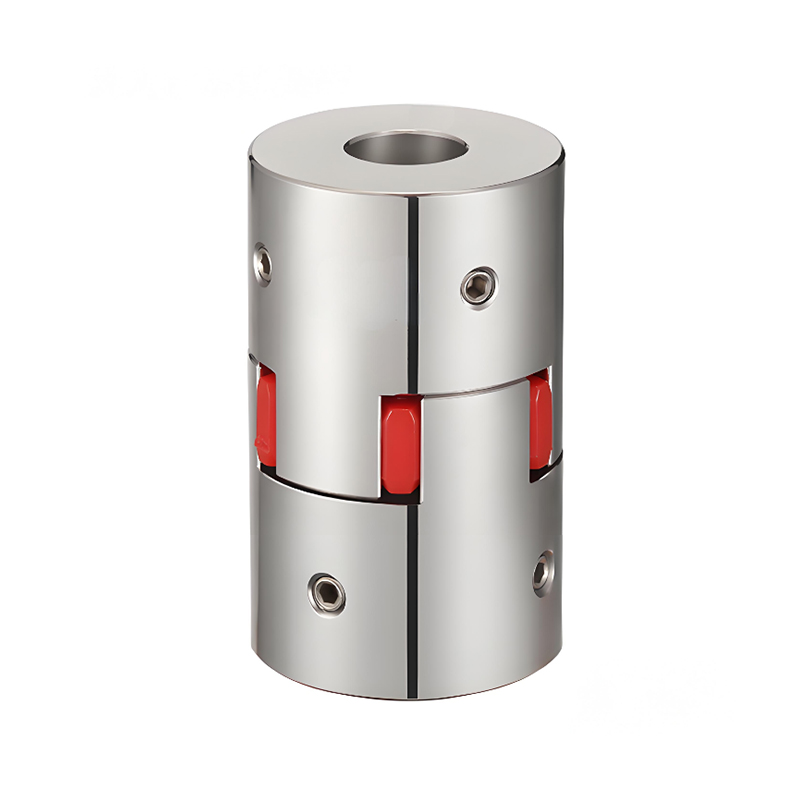

조 스파이더 커플링 Manufacturers

조 스파이더 커플링은 '스파이더'라고 불리는 탄성이 있는 별 모양의 인서트와 맞물리는 '조'가 특징인 두 개의 허브가 있는 인기 있는 동력 전달 장치로, 충격을 흡수하고 진동을 완화하며 샤프트 간의 오정렬(각도, 평행, 축)을 수용하는 동시에 토크를 전달하므로 다양한 산업 기계를 위한 유연하고 안전한 구성 요소가 됩니다. 스파이더의 재질(예: 폴리우레탄)과 경도에 따라 토크 용량, 댐핑 및 성능이 결정되므로 맞춤화가 가능합니다.

구성요소 및 기능

T 허브: 거미 주위에 맞는 돌출된 턱(러그)이 있는 두 개의 금속 허브입니다.

스파이더: 조 사이에 끼워져 유연한 링크 역할을 하는 탄성중합체(고무 또는 폴리우레탄) 인서트입니다.

토크 전달: 토크는 한 허브의 턱에서 다른 허브의 턱으로 압축되면서 거미 돌출부를 통해 전달됩니다.

정렬 불량: 각도, 평행, 축 방향 샤프트의 정렬 불량을 수용합니다.

진동 감쇠: 탄성 중합체 스파이더가 충격과 진동을 흡수하여 연결된 장비를 보호합니다.

안전 장치: 스파이더에 장애가 발생하면 허브의 조가 직접적으로 맞물리지만 잠재적으로 일시적인 전력 전송을 통해 안전한 종료가 가능합니다.

거미 유형 및 성능

경도: 부드러운 스파이더는 더 큰 감쇠와 유연성(예: 파란색, 85 Shore A)을 제공하고, 더 단단한 스파이더는 더 높은 토크와 강성을 제공합니다(예: 빨간색, 98 Shore A).

소재: 일반적인 소재로는 폴리우레탄(PU)과 다양한 고무가 있으며 경도는 하중 용량에 영향을 미칩니다.

응용

일반산업기계

펌프 및 컨베이어 드라이브

식품 가공

공작기계

서보 및 모션 제어 시스템(곡선형 조 유형)

로강소개
강소로강중공업기술유한회사
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Curved Jaw Coupling Manufacturers and Jaw Spider Couplings Factory in China. 수년 동안 이 회사는 볼 케이지형 등속 유니버셜 커플링, 크로스 샤프트형 유니버셜 커플링, 드럼 기어 커플링의 연구 개발 및 제조에 전념해 왔습니다. 군 및 지역 과학연구소, PLA 해군사관학교 전력공학부와 긴밀한 산학연 협력을 진행해 왔으며, 정밀, 중하중, 고속 분야로 지속적으로 확장해 왔습니다. 제품은 우수한 성능으로 해외 유명 브랜드 제품을 성공적으로 대체했으며 공정 기술은 국제 선진 수준에 도달했습니다. 그것은 리프팅 및 운송, 야금 기계, 금속 압연, 엔지니어링 기계, 광산 기계, 석유 화학, 섬유 기계, 군용 선박, 장갑차, 철도 기관차, 특수 차량 및 기타 분야에서 널리 사용되었습니다. 제품 품질과 서비스는 대다수의 사용자로부터 인정과 칭찬을 받았으며 유럽, 미국, 러시아, 중동, 인도 및 기타 국가 및 지역으로 수출됩니다. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Curved Jaw Coupling. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

명예 증서

뉴스
  • 커플링 기어: 유형, 선택 및 윤활 가이드

    커플링 기어가 정렬되지 않은 샤프트 사이에서 토크를 전달하는 방법 외부 기어 톱니가 있는 두 개의 허브는 일치하는 내부 톱니가 있는 슬리브로 포장되어 있습니다. 이것이 모든 커플링 기어 뒤에 있는 핵심 기하학적 구조입니다. 토크는 단단한 볼트 조인트가 아닌 맞물린 톱니를 통과하며, 그 메시에 내장된 틈새는 굽힘 응력을 연결된 샤프트로 다시 전달하지 않고 커플링이 오정렬을 흡수할 수 있게 해줍니다. 실제 설치에서는 세 가지 유형의 정렬 불량이 나타납니다. 즉, 샤프트 중심선이 비스듬히 만나는 각도; 평행 오프셋(동축이 아닌 평행하게 실행...

    READ MORE
  • 산업용 크로스샤프트 유니버셜 커플링과 볼 케이지형 CV 유니버셜 커플링 비교‌‌

    산업용 크로스 샤프트 유니버셜 커플링과 볼의 핵심 차이점 케이지 유형 등속 범용 커플링 변속기의 부드러움과 적용 가능한 작업 조건에 달려 있습니다. 전자는 구조가 간단하고 부하 용량이 매우 높지만 속도 변동이 심하여 저속, 고부하 애플리케이션에 적합합니다. 후자는 낮은 진동으로 엄격한 등속 전송을 달성하므로 고속, 대형 각도 및 정밀 구동 시나리오에 적합합니다. 핵심 성능 비교 * ...

    READ MORE
  • 사문석 스프링 커플링: 기능, 이점 및 응용

    서펜타인 스프링 커플링 이해 A 구불구불한 스프링 커플링 오정렬을 수용하고 진동 충격을 흡수하면서 두 개의 회전 샤프트를 연결하도록 설계된 특수 기계 장치입니다. 고정식 커플링과 달리 일련의 연동된 물결 모양의 금속 스프링을 활용하여 토크를 유연하게 전달합니다. 이 커플 링은 특히 중장비 산업 응용 분야에서 가치가 있습니다. 충격하중 흡수 그리고 유지보수가 필요 없는 작동 중요합니다. 고유한 설계로 인해 큰 마모 없이 각도, 평행 및 축 정렬 불량이 허용되므로 까다로운 환경에서...

    READ MORE
업계 지식

조 커플링 유연한 동력 전달 부품

조 커플링(Jaw Coupling)은 회전하는 샤프트 사이의 충격과 진동을 흡수하면서 토크를 전달하도록 설계된 유연한 커플링으로 널리 사용됩니다. 견고한 금속 허브와 탄성 중합체 인서트를 결합한 조 커플링은 토크 용량과 시스템 보호 간의 균형을 제공합니다. 조 스파이더 커플링 및 곡선형 조 커플링과 같은 변형 제품은 신뢰성, 유지 관리 용이성 및 오정렬 허용 오차가 중요한 산업 환경에서 일반적으로 선택됩니다.

간단한 구조와 조정 가능한 성능으로 인해 조 커플링은 스파이더 설계 및 재료 선택에 따라 일반 기계 및 보다 정밀한 모션 시스템 모두에 적합합니다.

기본 구조 조 스파이더 커플링

조 스파이더 커플링은 두 개의 금속 허브와 그 사이에 위치한 유연한 스파이더 요소로 구성됩니다. 각 허브에는 거미의 돌출부와 맞물리는 균등한 간격의 턱이 있습니다. 작동 중에 토크는 직접적인 금속 간 접촉이 아닌 압축을 통해 스파이더를 통해 전달됩니다.

이 구조를 통해 커플링은 금속 허브의 강도와 엘라스토머 소재의 감쇠 특성을 결합하여 연결된 장비를 동적 하중으로부터 보호하는 유연한 연결을 생성할 수 있습니다.

토크 전달 및 부하 경로

조 스파이더 커플링에서 토크는 구동 허브에서 스파이더 돌출부로 흐른 다음 구동 허브로 흐릅니다. 스파이더는 압축력 하에서 작동하므로 전단 기반 엘라스토머 설계에 비해 마모가 감소하고 사용 수명이 연장됩니다.

토크 경로가 탄력적이기 때문에 급격한 부하 변화는 스파이더에 의해 부분적으로 흡수됩니다. 이는 특히 시동 또는 부하 반전 중에 샤프트, 베어링 및 기어박스의 최대 응력을 줄여줍니다.

오정렬 보상 기능

조 커플링은 산업 설비에서 발생하는 일반적인 유형의 샤프트 정렬 불량을 수용하도록 설계되었습니다. 엘라스토머 스파이더는 약간 구부러져 연결된 구성 요소에 과도한 힘을 가하지 않고 이러한 편차를 흡수합니다.

  • 교차하는 샤프트 축 사이의 각도 정렬 불량
  • 샤프트 오프셋으로 인한 평행 정렬 불량
  • 열팽창으로 인한 축방향 이동 제한

이러한 유연성은 설치 요구 사항을 단순화하고 적당한 정렬 변화가 있는 시스템에서 안정적인 장기 작동을 지원합니다.

진동 감쇠 및 충격 흡수

조 스파이더 커플링의 주요 장점 중 하나는 진동을 완화하는 능력입니다. 엘라스토머 스파이더는 비틀림 진동과 충격 하중을 흡수하여 소음을 줄이고 동력 전달을 원활하게 합니다.

이러한 감쇠 효과는 순환 부하나 불균일한 토크가 시스템 안정성과 구성품 수명에 부정적인 영향을 미칠 수 있는 펌프, 컨베이어 및 일반 기계류에서 특히 중요합니다.

오류 방지 설계 특성

조 커플링은 스파이더가 고장날 경우 허브가 상호 작용하는 방식으로 인해 종종 안전 장치로 설명됩니다. 스파이더 성능이 저하되거나 파손되는 경우 조가 기계적으로 연동되어 제한된 토크 전달이 가능합니다.

이 기능은 드라이브의 즉각적인 손실이 아닌 제어된 종료 기회를 제공하며, 이는 갑작스러운 정지로 인해 추가 손상이나 안전 문제가 발생할 수 있는 애플리케이션에 유용합니다.

스파이더 재료 및 경도 선택

조 스파이더 커플링의 성능은 스파이더 요소의 재질과 경도에 따라 크게 달라집니다. 다양한 엘라스토머 구성은 다양한 수준의 토크 용량, 감쇠 및 유연성을 제공합니다.

거미 경도 감쇠 능력 토크 용량
부드러움(약 85 Shore A) 높음 보통
하드(약 98 Shore A) 낮은 높음er

폴리우레탄 스파이더는 강도와 탄성의 균형 때문에 일반적으로 사용되는 반면, 향상된 댐핑이 필요한 경우에는 고무 기반 스파이더가 선택됩니다.

곡선형 조 커플링 모션 제어 시스템용

곡선형 조 커플링은 표준 조 커플링의 세련된 버전으로, 하중 분산을 개선하고 스파이더에 대한 응력 집중을 줄이는 윤곽이 있는 조 프로파일을 특징으로 합니다. 이 설계는 보다 부드러운 토크 전달과 향상된 위치 지정 동작을 지원합니다.

서보 및 모션 제어 시스템에서는 감소된 백래시 특성과 제어된 비틀림 유연성을 위해 곡선형 조 커플링이 선택되는 경우가 많아 정밀하면서도 감쇠된 모션에 적합합니다.

일반적인 응용 분야

조 커플링과 조 스파이더 커플링은 적응성과 간단한 유지 관리로 인해 다양한 산업 분야에서 사용됩니다.

  • 펌프 및 컨베이어 구동 시스템
  • 일반산업 및 가공기계
  • 식품 및 포장 장비
  • 서보 구동 및 가벼운 모션 제어 애플리케이션

제조 품질 및 적용 경험

안정적인 조 커플링 성능은 정밀한 허브 가공, 일관된 엘라스토머 품질 및 적절한 조립 공차에 따라 달라집니다. 제조 능력은 균형, 동심도 및 장기 내구성에 직접적인 영향을 미칩니다.

동력 전달 부품 및 커플링 기술에 대한 광범위한 경험을 보유한 Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 엔지니어링 및 제조 전문 지식을 적용하여 광범위한 산업 및 모션 제어 응용 분야에 적합한 조 커플링 및 곡선형 조 커플링 솔루션을 공급합니다.

결론

조 커플링, 조 스파이더 커플링 및 곡선형 조 커플링은 토크 전달, 진동 감쇠 및 오정렬 보상의 실용적인 조합을 제공합니다. 적응형 스파이더 소재와 입증된 구조 설계를 통해 다양한 산업용 드라이브 시스템에 안정적이고 유연한 솔루션을 제공합니다. 단순성, 안전 기능 및 다용도성으로 인해 현대 송전 분야에서 계속해서 일반적인 선택이 되고 있습니다.
