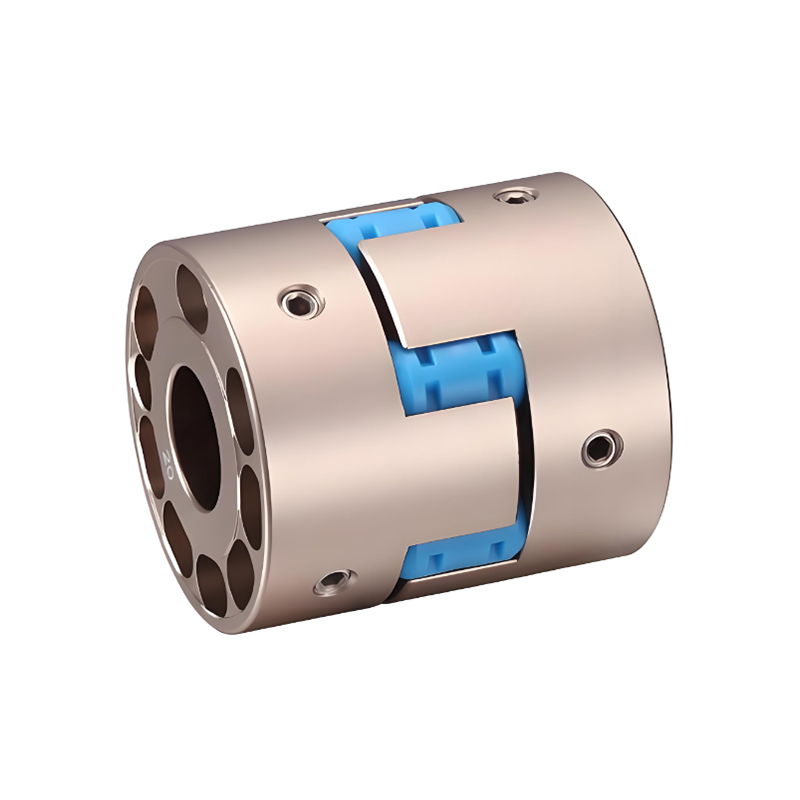

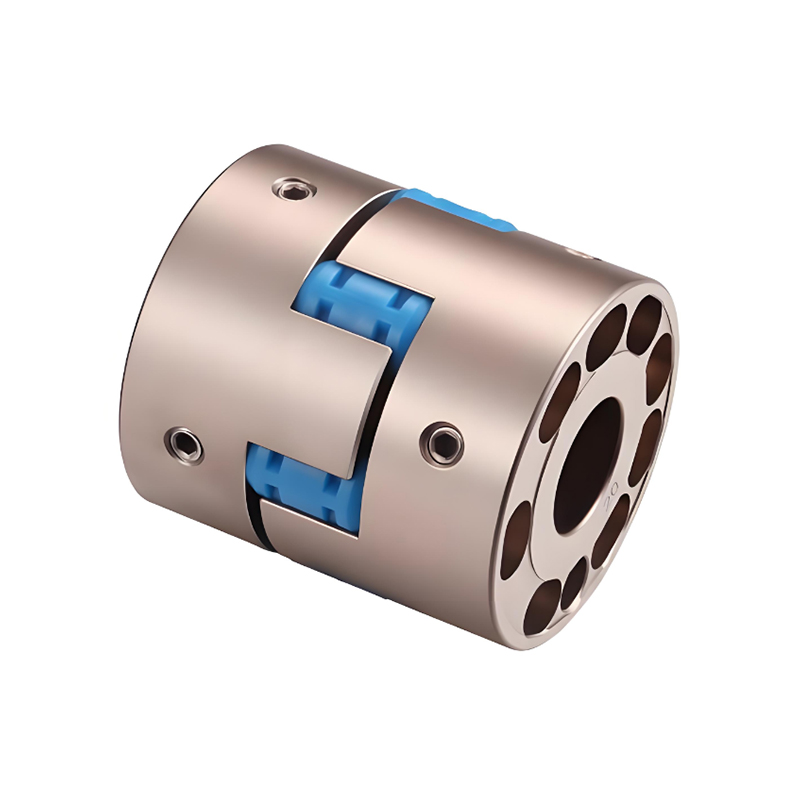

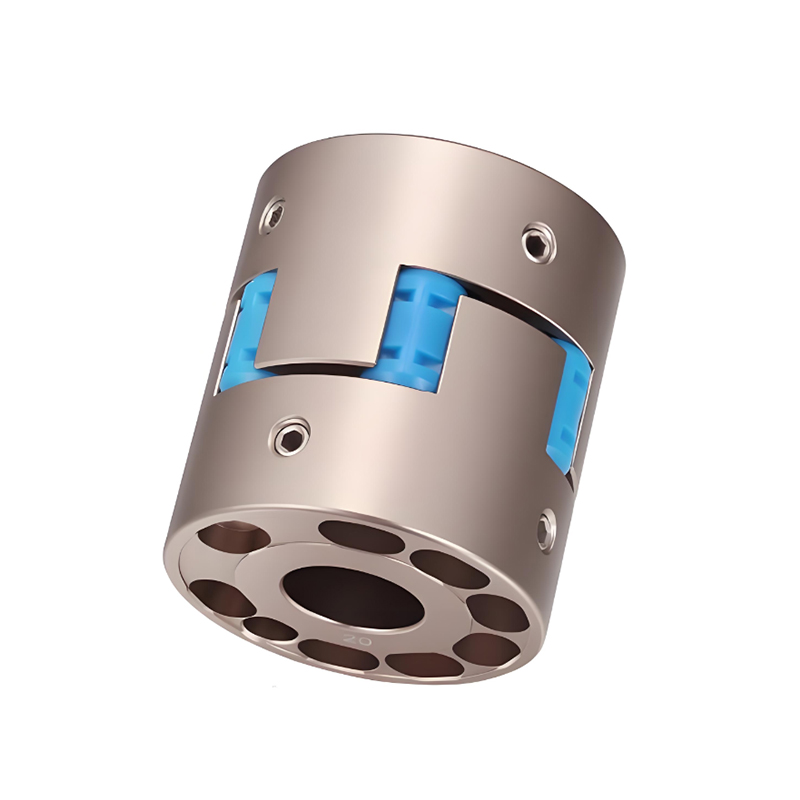

RSK-CPFJ 고강성 알루미늄 합금 매화형 고정나사 축 커플링

문의하기

PREV: RSK-CPFJC 고강성 알루미늄 합금 조 스파이더 커플링 클램핑 유형 맞춤화 다음: No next article

사양
설명하다

사양

> 본체는 고강도 알루미늄 합금으로 제작되었습니다.

> 제로 백래시, 정회전 및 역회전에 적합

>콜로이드는 폴리우레탄으로 만들어져 내마모성이 우수합니다.

> 내유성 및 전기 절연성, 중간 탄성체가 진동을 흡수할 수 있음

>반경형, 각도 및 축 편차를 보정합니다.

> 쉽게 설치할 수 있는 탈착식 디자인

> 위치결정나사 조임방법

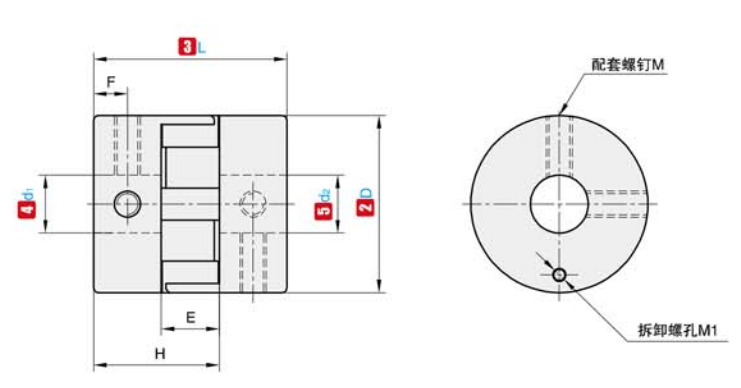

①아니요.	②라	③엘	④d₁⑤d₂(선택범위)	E	F	H	M	조임 나사 토크 (N·m)
RSK-CPFJ	55	60	8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	18	16	39	M6	8
	70	75	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40	23	18	49	M8	20
	95	100	19,20,22,24,25,28,30,32,35,38,40,42,45,50,55	29	19	64.5	M10	40

①아니요.	②라	③엘	정격 토크	허용편심	허용 각도 편차	허용되는 축 편차	허용 회전수	정적 반전 강성	관성 모멘트	무게
①아니요.	②라	③엘	(N·m)	(mm)	(°)	(mm)	(rpm)	(N·m/rad)	（kg·m²）	(g)
RSK-CPFJ	55	60	45	0.1	1	0.2	8000	7500	1.1×10-4	320
	70	75	110	0.1	1	0.5	8000	7800	3.8×10-4	560
	95	100	200	0.1	1	0.80	5500	17500	1.0×10-3	1220

설명하다

당사의 고강성 알루미늄 합금 매화형 고정나사 샤프트 커플링은 혁신적인 기술과 뛰어난 장인정신이 결합된 변속기 제품입니다. 본체는 고품질 알루미늄 합금으로 제작되었으며, 정밀 선삭, 밀링, 브로칭 처리된 후 전체적으로 열처리되어 고강도와 경량의 완벽한 균형을 보장합니다.

이 커플링의 핵심 구조는 두 개의 하프 커플링의 클로 사이에 매화 모양의 탄성링을 정확하게 삽입하는 것입니다. 작동시 클로와 탄성링의 밀착 압출을 통해 동력이 효율적으로 전달됩니다. 동시에, 플렉서블 링의 우수한 유연한 변형 능력을 사용하여 두 샤프트 사이의 상대적인 오프셋을 쉽게 보상하고 탁월한 진동 감쇠 및 완충 효과를 달성하며 장비 작동 중 진동 및 소음을 효과적으로 줄입니다.

Jaw/Spider 플렉서블 샤프트 커플링은 독특하게 설계되었으며 꽃잎은 굽힘 모멘트를 피하기 위해 압력만 견디므로 내하력과 신뢰성이 크게 향상됩니다. 탁월한 축방향, 반경방향 및 각도 보정 기능을 갖추고 있으며 다양하고 복잡한 작업 조건에 적응할 수 있습니다. 동시에 커플 링은 전기 절연 성능이 좋고 윤활이 필요하지 않으므로 유지 관리 작업량이 크게 줄어들고 오랫동안 안정적으로 작동할 수 있습니다. 또한 구조가 콤팩트하고 반경 방향 치수가 작으며 관성 모멘트가 낮아 특히 중속 및 고속, 빈번한 시동 및 정지, 정역회전 교번 및 엄격한 신뢰성 요구 사항이 있는 변속기 샤프트 시스템에 적합합니다. CNC 공작기계, 서보 모터, 섬유 및 포장과 같은 정밀 기계 분야 등 탁월한 성능을 발휘할 수 있으며 장비의 효율적이고 안정적인 작동을 확실하게 보장합니다.
