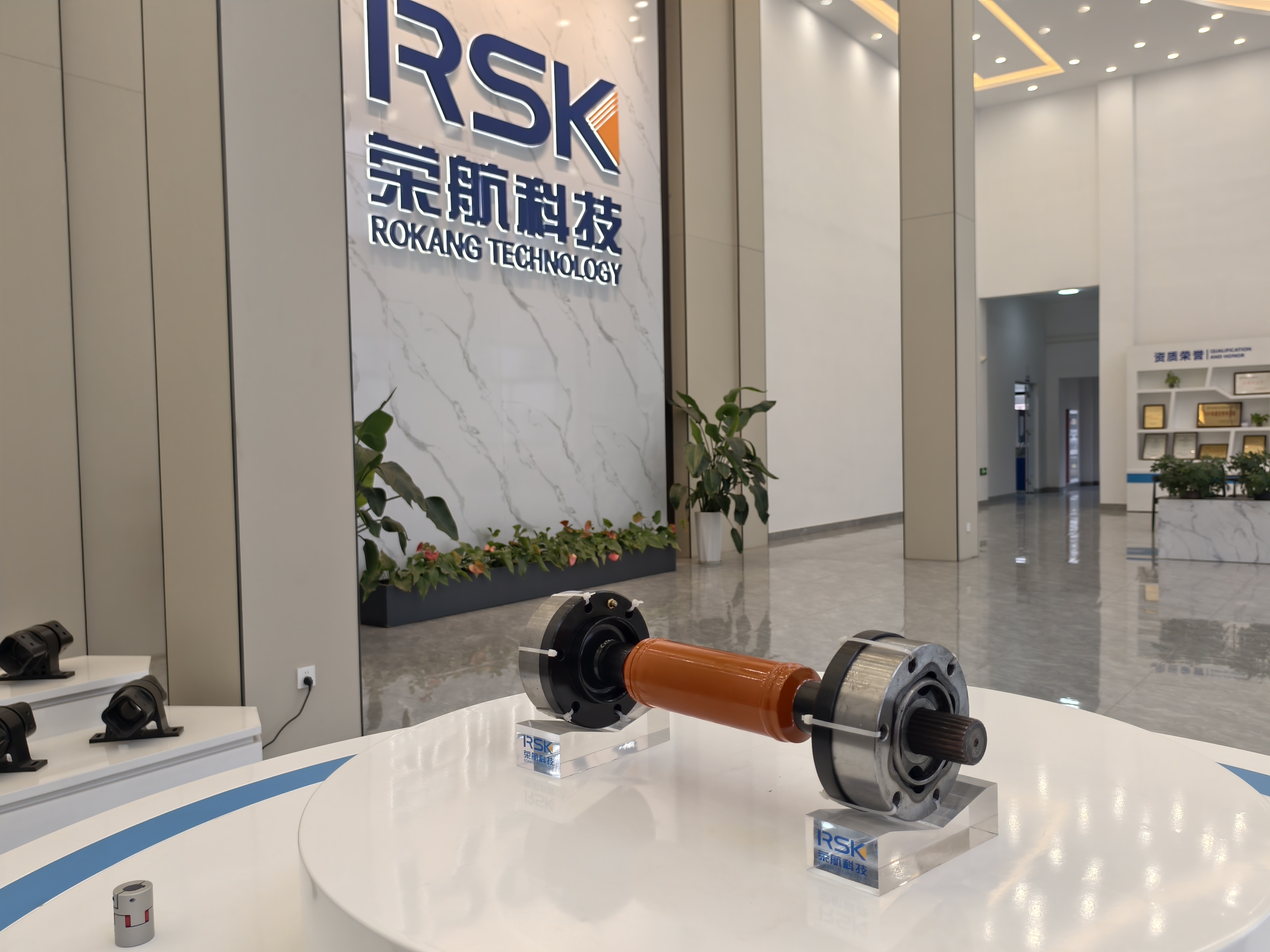

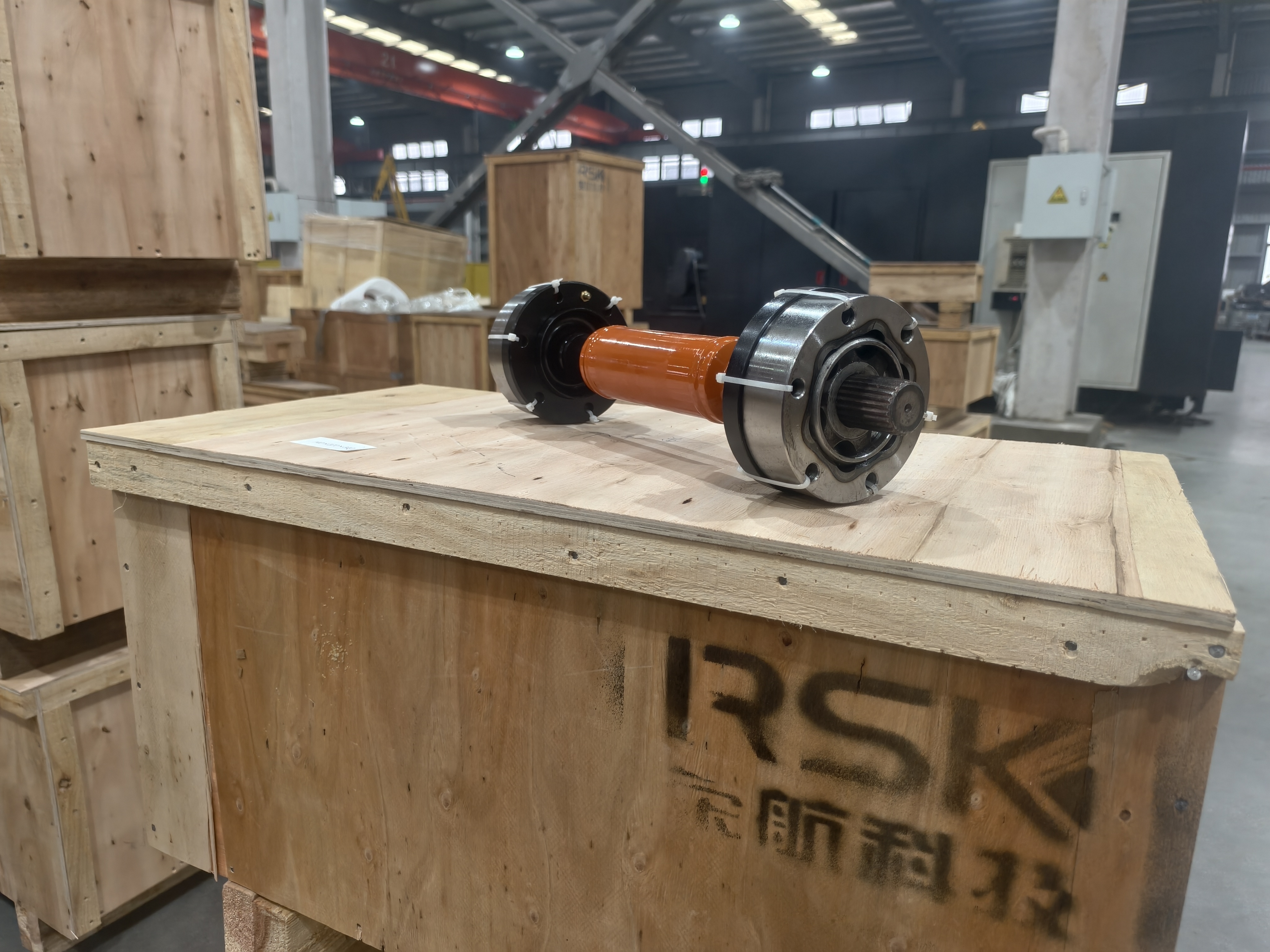

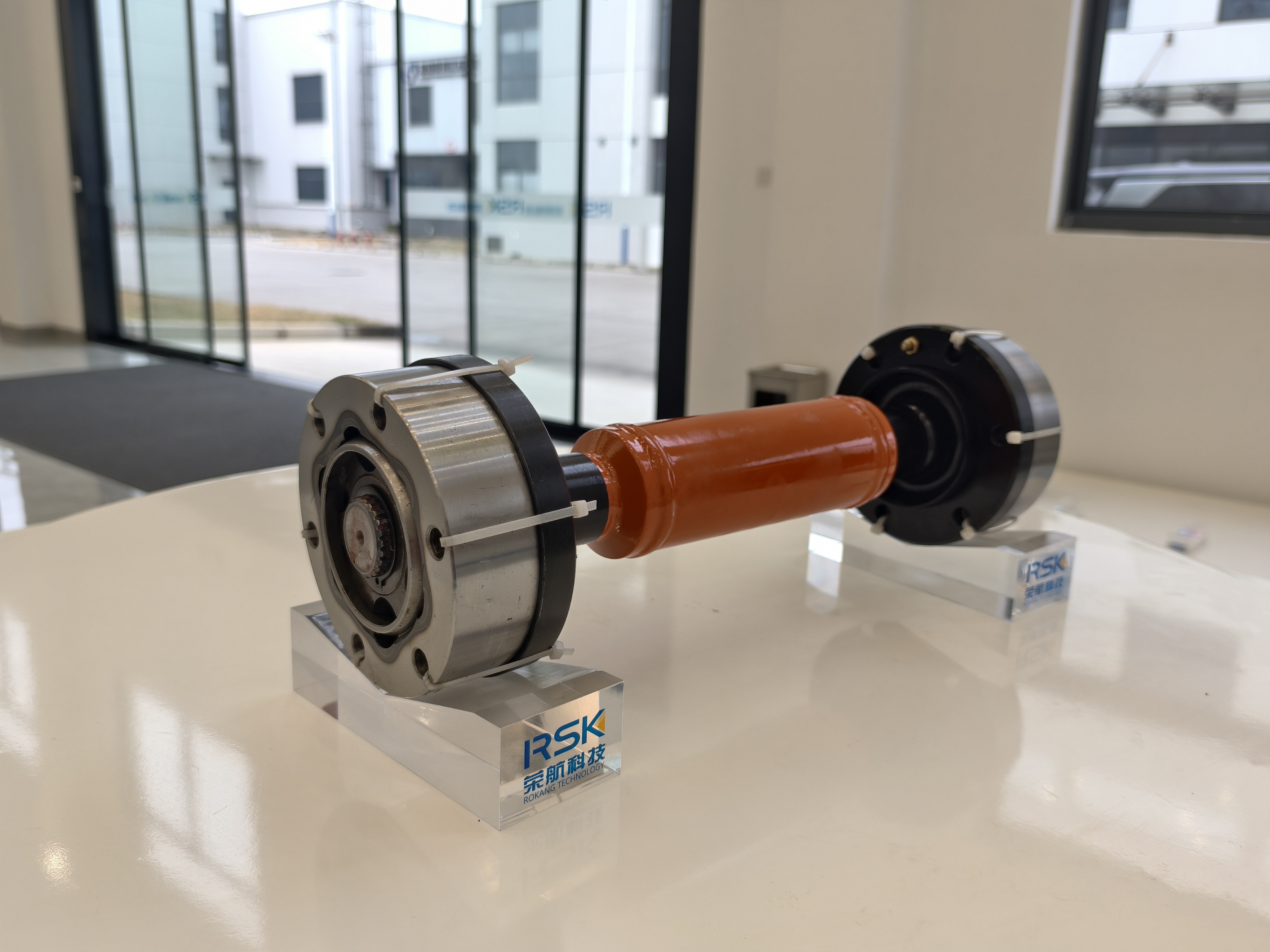

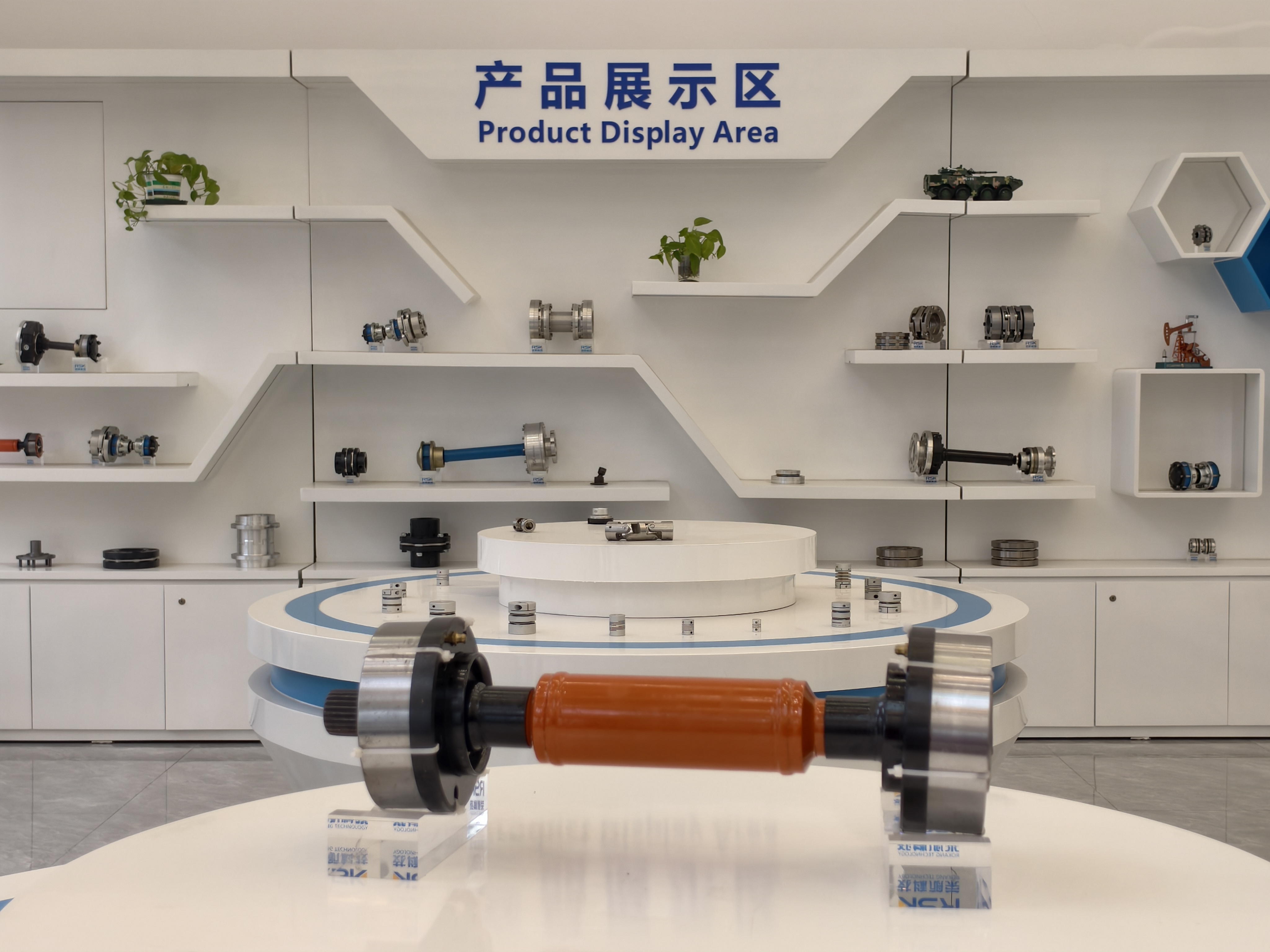

RSK-BJDF 제조 고성능 산업 CV 조인트 고정형

RSK-BJDF 제조 고성능 산업 CV 조인트 고정형

문의하기
  • 사양
  • 설명하다
사양

작동 각도 ≤18°

허용팽창±12~±35

기본 사양:

유형

다이어그램

공칭 토크(N·m)

피로 토크(N·m)

허용 작동 각도

확장 Δ

관성 모멘트 GD³ J × 10 -3 (kg·m²)

L=500

엘=1000

길이가 100씩 늘어날 때마다

순환 중

휴식 중

중실축

중공축

중실축

중공축

BJ75DF

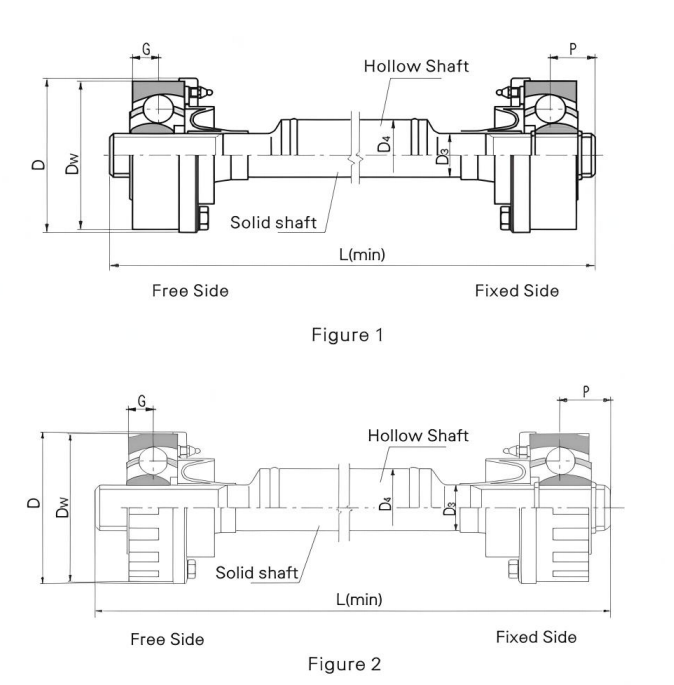

그림 1

1520

588

14°

16°

±12

8.67

15.8

0.12

0.96

BJ95DF

그림 1

2500

1127

14°

16°

±16

21.0

27.6

0.25

0.96

BJ125DF

그림 1

5782

2744

16°

18°

±20

76.3

91

0.79

2.1

BJ150DF

그림 1

11564

4704

16°

18°

±24

160

197

1.93

5.2

BJ175DF

그림 2

15680

6713

16°

18°

±27

273

330

2.80

8.5

BJ200DF

그림 2

23912

11172

16°

18°

±29

551

660

5.50

17.8

BJ225DF

그림 2

29694

14700

16°

18°

±29

904

1010

7.40

17.8

BJ250DF

그림 2

42238

20678

18°

20°

±30

1400

1700

12.6

54

BJ300DF

그림 2

63112

29106

18°

20°

±35

2860

3200

20.2

54

주요 치수:

유형

다이어그램

Dw

D

G

P

중실축 D3

중공축 D4

L(분)

중실축

중공축

BJ75DF

그림 1

80

85

12.2

16

22

50

145

505

BJ95DF

그림 1

95

100

15.9

21

27.5

50

190

505

BJ125DF

그림 1

125

130

20.3

29

36.75

60

250

605

BJ150DF

그림 1

146

151

24.1

28

46

76

250

705

BJ175DF

그림 2

165.1

170

25.4

38

52

89

300

805

BJ200DF

그림 2

190

196

30

40

60

102

335

805

BJ225DF

그림 2

212

218

32.5

48

66

102

375

805

BJ250DF

그림 2

230

238

37.5

53

76

140

395

805

BJ300DF

그림 2

266.7

273

42

65

84

140

445

805

특징 및 사용법

설치 거리 조정 및 축 확장은 유니버셜 조인트의 슬라이딩 스플라인 맞춤을 통해 실현됩니다.

그것은 핀치 롤의 구동, 롤 씰링 롤 스크러빙, 인장 롤 마무리 및 야금 장비의 롤 압착에 주로 사용됩니다.

상징적인 예: BJ125DF1000

BJ : BJ형

125 : 사양은 125입니다.

DF:DF형

1000: 길이는 1000입니다.
