RSK-BJDT 고정 볼 케이지 등속 동기 범용 커플링 야금용 대형 확장

Name: RSK-BJDT 고정 볼 케이지 등속 동기 범용 커플링 야금용 대형 확장
Rating: 5 (99 reviews)

문의하기

이전: RSK BJD 고토크 아크 홈 볼 케이지 동기 정속 범용 CVJ 커플링 다음: 다음 글이 없습니다

사양
설명

사양

작동 각도 ≤18°

대형 확장형

플랜지 허브와 연결

기본 사양:

유형	다이어그램	공칭 토크(N·m)	피로 토크(N·m)	허용 작동 각도			확장 Δ	관성 모멘트 GD³ J × 10⁻ ³ (kg·m²)
유형	다이어그램	공칭 토크(N·m)	피로 토크(N·m)	순환 중	휴식 중		확장 Δ	엘=1000	길이가 100씩 늘어날 때마다
BJ75DT	그림 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	그림 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	그림 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	그림 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	그림 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	그림 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	그림 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	그림 2	42238	20678	18°		20°	140	3905	54
BJ300DT	그림 2	63112	29106	18°		20°	140	7195	54

주요 치수:

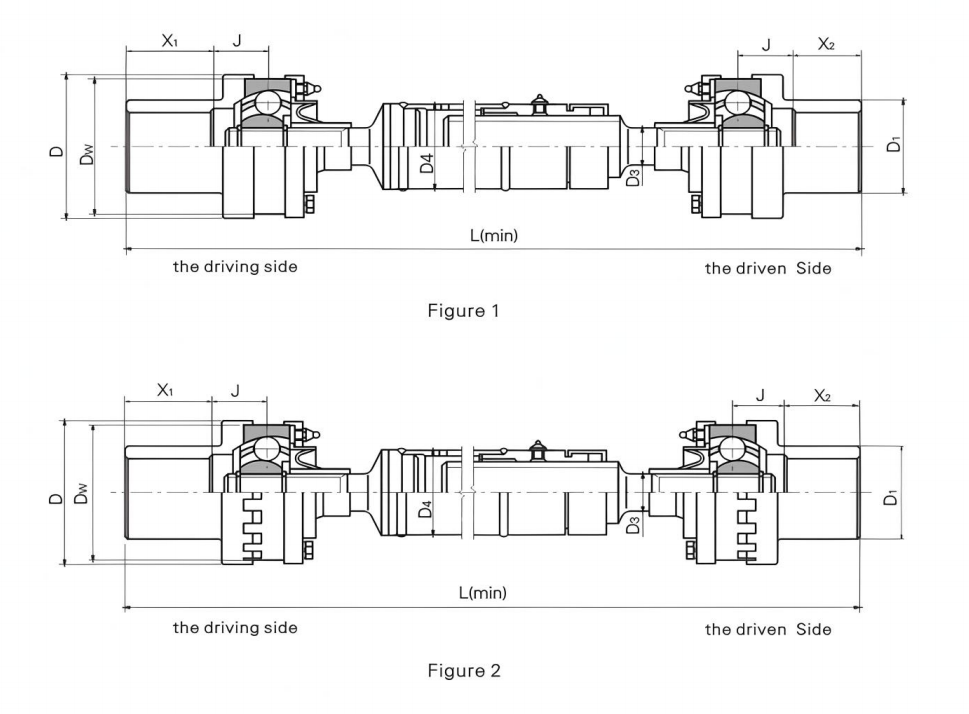

유형	다이어그램	Dw	D	D1	D3	D4	J	L(분)
BJ75DT	그림 1	80	85	55	22	50	26	640
BJ95DT	그림 1	95	100	65	27.5	60	32	710
BJ125DT	그림 1	125	130	90	36.75	76	42	840
BJ150DT	그림 1	146	151	105	46	76	50	970
BJ175DT	그림 2	165.1	170	120	52	89	60	1080
BJ200DT	그림 2	190	196	140	60	102	65	1120
BJ225DT	그림 2	212	218	160	66	102	70	1140
BJ250DT	그림 2	230	238	180	76	140	80	1160

비고 :X ₁ ,X ₂ 고객이 결정한 샤프트 끝의 길이입니다.

특징 및 사용법

설치 거리 조정 및 축 확장은 유니버셜 조인트의 슬라이딩 스플라인 맞춤을 통해 실현되며 확장은 특별한 요구 사항에 따라 조정될 수 있습니다. 주로 야금 장비의 핀치 롤, 스크러빙 롤 씰링 롤, 마무리 인장 롤 및 압착 롤의 구동에 사용됩니다.

상징적인 예: BJ125DT1000

BJ:BJ형

125:사양은 125입니다.

D:D 유형

T: 중간 샤프트 스플라인의 확장

1000:길이는1000

설명

고정 볼 케이지 등속 동기식 유니버셜 커플링 대형 확장은 혁신적인 디자인과 뛰어난 성능을 결합한 변속기 구성 요소입니다. 그 절묘한 구조는 스타 슬리브(내부 궤도), 볼 쉘(외부 궤도), 스틸 볼, 클램프, 더스트 커버 및 케이지로 구성됩니다. 원통형 쉘의 내벽과 스타 슬리브의 외부에는 스틸 볼이 정확하게 배치된 독특한 원통형 직선 홈 디자인과 케이지에 의한 스틸 볼의 안정적인 위치 지정, 내부 및 외부 볼 시트에 있는 6개의 윤활이 잘 된 변속기 스틸 볼 궤도가 안정적이고 효율적인 동력 전달을 보장합니다.

작업시 동력은 변속기 샤프트에서 시작되어 강철 볼과 구형 쉘의 전도를 통해 원활하게 출력단에 도달합니다. 복잡한 작업 조건에서 샤프트 사이의 각도가 어떻게 변하더라도 커플링은 독창적인 구조로 입력 샤프트와 출력 샤프트 속도의 동기화를 보장하여 부드럽고 정확한 동력 전달을 달성할 수 있습니다.

성능면에서는 모든 장점을 가지고 있습니다. 높은 전송 효율이 중요한 특징입니다. 동력 손실은 샤프트 경사 범위에서 거의 선형적으로 변화합니다. 정상적인 작업 조건에서 전송 효율은 0.98에 도달할 수 있습니다. 뛰어난 각도보정 능력으로 두 축 사이의 각도를 0°에서 45°까지 유연하게 변경할 수 있으며, 다양한 설치 및 작동 환경에 대응할 수 있습니다. 동시에, 장비 작동 중 진동과 충격을 효과적으로 흡수하고 시스템 손실을 줄일 수 있는 우수한 텔레스코픽 성능도 갖추고 있습니다. 또한 커플링 회전 채널은 고정밀 가공되어 있으며, 각 구성 요소는 균일한 회전체입니다. 엄격한 동적 밸런싱 실험을 거쳐 높은 동적 밸런싱 정확도가 보장되며 작동이 안정적이고 신뢰할 수 있습니다.

자동차 분야에서는 원활한 동력 출력을 보장하기 위해 전륜 구동 차량 하프 액슬 및 4륜 구동 차량 구동 샤프트에 사용됩니다. 공작기계, 중장비 등 산업기계에서 장비의 안정적인 작동을 확실하게 지원합니다. 컴팩트한 구조, 쉬운 설치, 우수한 밀봉 및 긴 수명을 갖춘 접이식 고정 볼 케이지 유형 동기식 범용 구동 샤프트 커플 링은 많은 산업 분야에서 동력 전달에 이상적인 선택이 되었습니다.
