도매 RSK-BHJD 맞춤형 압연기에 사용되는 롱 플런지 볼 케이지 CV 조인트

홈 / 제품 / 등속(CV) 조인트 / 슬라이딩 타입 / RSK-BHJD 맞춤형 압연기에 사용되는 롱 플런지 볼 케이지 CV 조인트
RSK-BHJD 맞춤형 압연기에 사용되는 롱 플런지 볼 케이지 CV 조인트

RSK-BHJD 맞춤형 압연기에 사용되는 롱 플런지 볼 케이지 CV 조인트

문의하기
  • 사양
  • 설명
사양

작동 각도 ≤8~10°

허용팽창±10~±20

플랜지 허브와 연결.

자동 잠금

기본사양

유형

공칭

토크(N·m)

피로

토크(N·m)

허용 가능

운영 중

각도

a

는

확장

Δ

관성 모멘트

L=500

길이가 100씩 늘어날 때마다

중실축

중공축

중실축

중공축

BHJ180D

37500

13700

10°

±10

185

210

2.44

9.69

BHJ200D

44000

16000

10°

±10

330

360

3.48

15.6

BHJ220D

58000

21000

10°

±10

500

550

7.10

20

BHJ260D

110000

40000

10°

±10

1050

1120

10.5

50

BHJ300D

150000

66500

8°

±15

2150

2300

19.4

83

BHJ320D

210000

84000

8°

±15

3500

3800

27.9

187

BHJ350D

235000

94000

8°

±15

4500

4900

37.7

200

BHJ370D

269000

110000

8°

±20

5200

5900

44.4

220

BHJ400D

385000

107160

8°

±20

8200

9100

64.3

418

BHJ440D

450000

180000

8°

±20

12100

13000

123

479

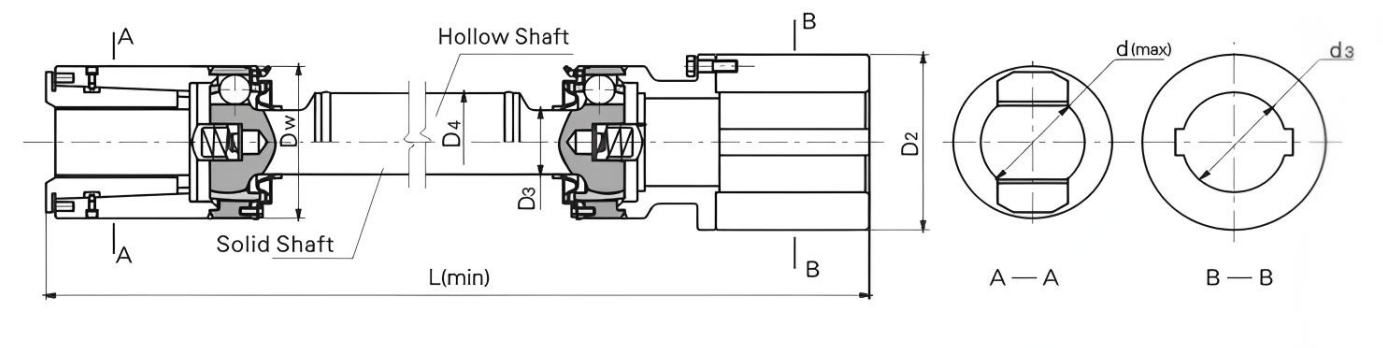

주요 치수

유형

Dw

d(최대)

d₃

D₃

D₄

L(분)

중실축

중공축

BHJ180D

180

95

112

70

114

430

870

BHJ200D

200

110

128

80

127

450

920

BHJ220D

220

115

142

92

127

470

990

BHJ260D

260

140

162

110

168

540

1100

BHJ300D

300

170

185

126

203

570

1210

BHJ320D

330

200

210

135

219

650

1270

BHJ350D

350

185

195

145

219

680

1300

BHJ370D

370

225

230

155

220

720

1330

BHJ400D

400

245

255

170

270

770

1380

BHJ440D

440

265

275

200

320

840

1430

특징 및 사용법

  • 강철 공 트랙의 축 방향 프로필은 직선입니다. 설치 거리 조정 및 축 확장은 직선 트랙을 통해 실현됩니다.
  • 샤프트 부트 연결에는 특별히 개발된 자동 잠금 기술이 적용됩니다.
  • 본 제품은 주로 비철 스트립 및 밴드 마무리 압연 장비에 사용됩니다.

상징적인 예: BHJ220D1000

BHJ: BHJ 유형

220 : 사양은 220 입니다.

D: D형

1000: 길이는 1000입니다.
