RSK-BHJE 야금 산업용 플랜지 허브가 있는 볼 케이지 등속 유니버설 조인트 직선형 홈 유형

RSK-BHJE 야금 산업용 플랜지 허브가 있는 볼 케이지 등속 유니버설 조인트 직선형 홈 유형

문의하기
  • 사양
  • 설명
사양

유형

공칭

토크

(N·m)

피로

토크

(N·m)

허용 가능

운영 중

각도 a

.

확장

△

관성 모멘트

중실축

중공축

L(분)

길이가 100씩 늘어날 때마다

L(분)

길이가 100씩 늘어날 때마다

BHJ100E

7850

1840

12°

±15

5.8

0.2

BHJ120E

11000

4000

12°

±20

14.3

0.4

BHJ150E

17400

6300

12°

±20

44.9

1.4

49.4

1.9

BHJ180E

37500

13700

10°

±20

109.6

2.4

120.6

3.8

BHJ225E

58000

21000

10°

±20

-40

297.7

5.1

319.2

6.9

BHJ250E

80000

31000

10°

±30

-40

463.3

7.7

599.2

24.1

BHJ285E

132000

48000

10°

±30

-40

1019.2

18.2

1105.0

24.1

BHJ315E

150000

66500

8°

±30

-45

1427.7

22.0

1501.5

24.1

BHJ350E

225000

90000

8°

±30

-50

3049.8

39.0

3191.6

41.5

BHJ390E

312500

125000

8°

±40

-60

5252.7

64.4

5609.1

78.4

BHJ440E

450000

180000

8°

±40

-60

9610.2

111.4

10126.0

120.3

BHJ490E

625000

250000

8°

±40

-60

16711.6

197.5

18379.2

271.3

BHJ550E

887500

355000

8°

±50

-70

29866.3

325.9

30637.1

287.8

BHJ620E

1250000

500000

8°

±50

-70

54975.3

545.0

57143.0

561.9

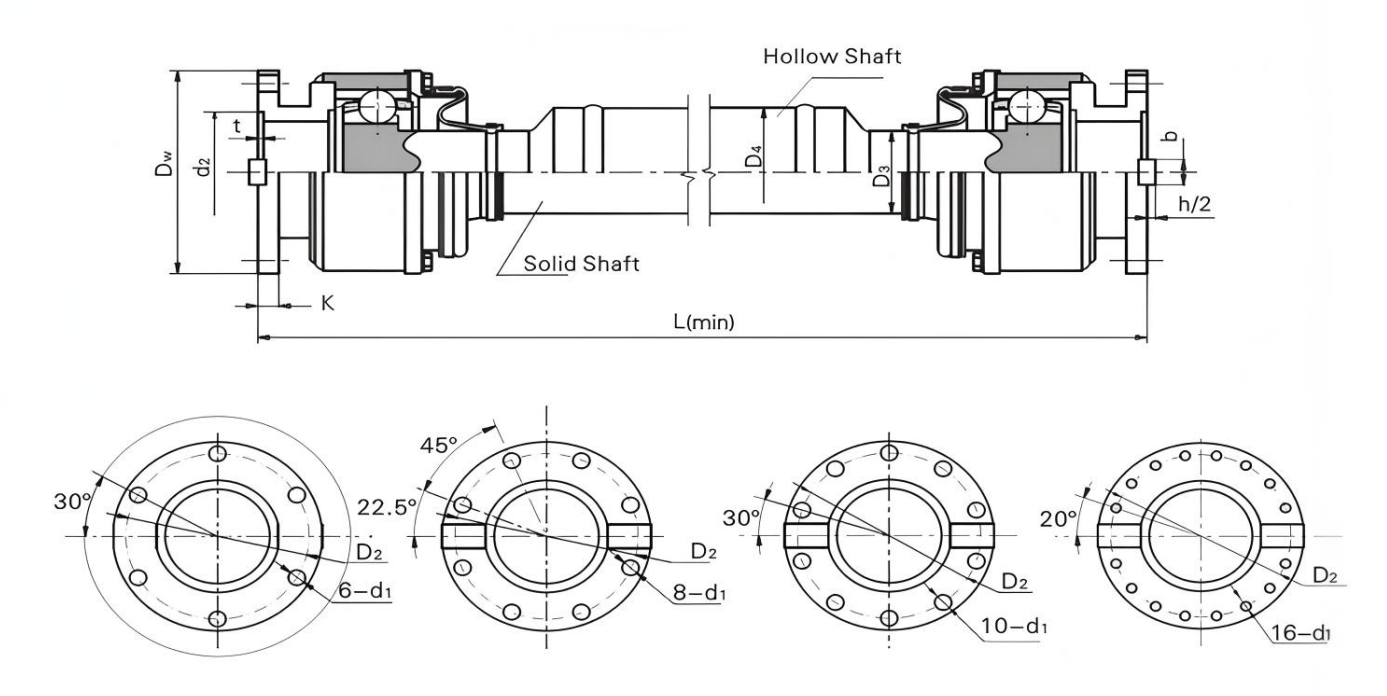

주요 치수

유형

Dw

d²

t

K

b

h/2

솔리드

샤프트

D₃

중공

샤프트

D₄

D²

n-d₁

L(분)

솔리드

샤프트

중공

샤프트

BHJ100E

100

57 0.074

2.5

7

40

84

6-9

260

BHJ120E

120

75 0.074

2.5

8

47

102

8-11

300

BHJ150E

150

90 0.087

3

10

65

80

130

8-13

350

500

BHJ180E

180

105 0.087

5

17

75

90

155

8-17

400

550

BHJ225E

225

135 0.10

5

20

32

9

90

102

196

8-17

500

680

BHJ250E

250

150 0.10

6

25

40

12.5

100

140

218

8-19

550

740

BHJ285E

285

170 0.10

7

27

40

15

124

140

245

8-21

600

810

BHJ315E

315

185 0.115

8

32

40

15

130

140

280

10-23

650

900

BHJ350E

350

210 0.115

8

35

50

16

150

160

310

10-23

700

1000

BHJ390E

390

235 0.115

8

40

70

18

170

190

345

10-25

750

1070

BHJ440E

440

255 0.13

10

42

80

20

195

210

390

16-28

800

1170

BHJ490E

490

275 0.13

12

47

90

22.5

225

260

435

16-31

900

1270

BHJ550E

550

320 0.14

12

50

100

22.5

255

260

492

16-31

1000

1400

BHJ620E

620

380 0.14

12

55

100

25

290

310

555

16-38

1200

1550

특징 및 사용법

  • 강철 공 트랙의 축 방향 프로필은 직선입니다. 설치거리 및 축방향 조정

확장은 직선 트랙을 통해 실현됩니다.

  • 연결 치수는 SWC 커플링과 동일합니다.
  • 이 조인트는 주로 석유 기계 및 야금 기계의 구동에 사용됩니다.

상징적인 예: BHJ120E1000

BHJ : BHJ형

120 : 사양은 120입니다.

E: E 유형

1000: 길이는 1000입니다.
