도매 RSK-lz 탄성 핀 기어형 커플링은 높은 토크의 대변위 보상을 전달합니다.

홈 / 제품 / 유연한 커플링 / 탄성 핀 커플링 / RSK-lz 탄성 핀 기어형 커플링은 높은 토크의 대변위 보상을 전달합니다.

RSK-lz 탄성 핀 기어형 커플링은 높은 토크의 대변위 보상을 전달합니다.

문의하기

이전: RSK-lxz 브레이크 휠이 있는 유연한 핀 및 부시 커플링 윤활이 필요하지 않음 다음: 다음 글이 없습니다

사양
설명

사양

주요 특징

높은 토크와 높은 감쇠의 공존

코어 기어를 보호합니다

복잡한 작동 조건에 적응

주요 응용 분야

저주파 비틀림 진동 억제 및 충격에 대한 내성이 요구되는 고출력 디젤 발전기 세트의 엔진과 교류 발전기 간 연결

중공업 기계(예: 대형 굴삭기)의 유압 펌프 구동 시스템

높은 신뢰성과 내충격성을 요구하는 특수선박의 동력전달장치

전원에서 진동을 차단하면서 정밀한 전송이 필요한 고급 테스트 장비의 드라이브 엔드

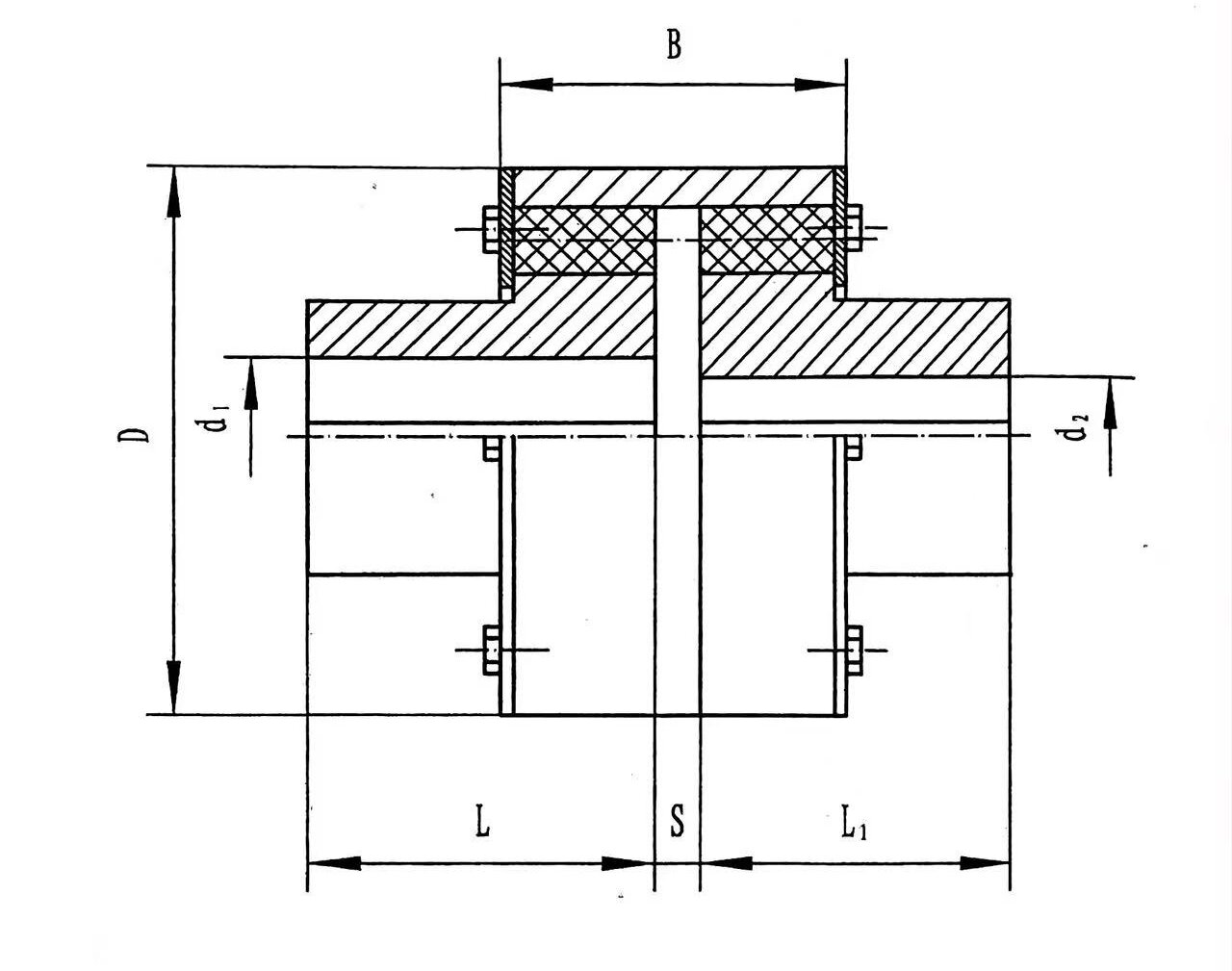

모델	공칭 토크 (N·m)	허용됨 회전 속도 (rpm)	축 구멍 직경 (mm) d₁、d₂	축 구멍 길이 L		D	B	s	순간 관성 ()	무게 (kg)
				Y자형	J₁자형
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100,110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100,110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100,110,120,125	212	167				1.678	138.1
			130,140,150	252	202				1.733	136.6

모델	공칭 토크 (N·m)	허용됨 회전 속도 (rpm)	축 구멍 직경 (mm) d₁、d₂	축 구멍 길이 L		D	B	s	순간 관성 (	무게 (kg)
모델	공칭 토크 (N·m)	허용됨 회전 속도 (rpm)	축 구멍 직경 (mm) d₁、d₂	Y자형	J₁자형	D	B	s	순간 관성 (	무게 (kg)
RSK-LZ10	31500	2100	100,110,120,125	212	167	355	152	8	2.236	165.5
			130,140,150	252	202				2.362	169.3
			160,170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130,140,150	252	202				3.249	203.1
			160,170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130,140,150	252	202	445	182	8	6.146	288.5
			160,170,180	302	242				6.432	296.6
			190,200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160,170,180	302	242				13.62	469.2
			190,200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170,180	302	242	560	218	8	19.90	581.5
			190,200,220	352	282				21.17	621.7
			240,250,260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190,200,220	352	282	590	240	10	28.08	736.9
			240,250,260	410	330				29.18	730.5
			280,300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240,250,260	410	330				60.05	1129
			280,300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240,250,260	410	330	770	285	10	105.5	1500
			280,300,320,	470	380				102.3	1557
			340,360,380	550	450				106.0	1535
RSK-LZ18	450000	850	250,260	410	330	860	300	13	152.3	1902
			280,300,320,	470	380				161.5	2025
			340,360,380	550	450				169.9	2062
			400,420	650	540				175.4	2029
RSK-LZ19	630000	750	280,300,320,	470	380	970	322	14	283.7	2818
			340,360,380	550	450				303.4	2963
			400,420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340,360,380	550	450				624.5	4426
			400,420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400,420,440,450,460,480,500	650	540				1715	8228
			530,560,600,630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530,560,600,630	800	680				2596	10631
			670,710,750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530,560,600,630	800	680				3972	13822
			670,710,750	—	780				3949	12826
			800,850	—	880				3982	12095

설명

Crowned/Straight Gear Mesh: 높은 토크를 전달하고 큰 각도, 큰 변위 보상 기능을 제공하는 데 사용됩니다.

유연한 핀 어셈블리: 일반적으로 기어 슬리브 주변의 끝면이나 원주에 배열되어 보조 또는 평행한 힘 전달/댐핑 경로 역할을 합니다. 주요 기능은 다음과 같습니다.

고주파 진동과 충격 하중을 흡수하여 기어 톱니를 보호합니다.

시동 및 제동 시 부드러운 쿠셔닝을 제공하여 기어에 가해지는 충격 토크를 줄입니다.

추가적인 비틀림 감쇠를 제공하여 구동 시스템의 동적 특성을 향상시킵니다.

기본 구조

주력 전달 경로: 내부(또는 외부) 기어가 있는 두 개의 플랜지 하프 커플링이 크라운형 외부(또는 내부) 기어를 갖춘 중간 기어 슬리브와 맞물립니다. 이는 기본 토크 전달 및 정렬 불량 보상 메커니즘을 형성합니다.

보조 댐핑 경로: 기어 슬리브와 한 플랜지 사이 또는 두 플랜지 사이에 나일론(또는 합금강) 핀 링이 추가됩니다. 이 핀에는 고무/폴리우레탄 엘라스토머가 장착되어 있습니다. 이 부분은 평행 탄성 감쇠 단계를 구성합니다.

윤활 및 밀봉: 기어 톱니에는 우수한 윤활(그리스 또는 오일)이 필요하지만 핀 섹션은 일반적으로 무윤활로 설계됩니다. 따라서 전체 커플링에는 탄성 요소의 윤활유 오염을 방지하기 위해 복잡한 구획화된 밀봉이 필요합니다.

구조적 성능:

두 개의 하프 커플링 플랜지의 외부 가장자리와 외부 슬리브의 내부 가장자리는 동일한 반경을 가진 절반 요소 모양의 홈으로 만들어지며 결합되어 기둥 핀을 삽입하기 위한 기둥 핀 구멍을 형성합니다. 구동축 하프 커플링은 컬럼 핀을 통해 외부 슬리브를 구동하고, 외부 슬리브는 종동 샤프트 하프 커플링을 구동하여 컬럼 핀을 통해 회전하여 토크를 전달합니다.

작동 온도 -20 ℃~ 70 ℃.

주요 특징

높은 토크와 높은 감쇠의 공존: 이론적으로 중부하 변속기와 강한 충격/진동 차단이라는 두 가지 엄격한 요구 사항을 동시에 충족할 수 있습니다.

코어 기어 보호: 유연한 핀은 대부분의 일시적인 충격을 흡수하는 "1차 방어선" 역할을 하여 값비싼 기어 슬리브의 서비스 수명을 크게 연장할 수 있습니다.

복잡한 작동 조건에 적응: 심각한 토크 변동, 빈번한 시작-정지 주기 또는 오정렬과 진동이 공존하는 응용 분야에 적합할 수 있습니다.

주요 응용 분야

저주파 비틀림 진동의 억제와 충격에 견디는 것이 요구되는 고출력 디젤 발전기 세트의 엔진과 교류 발전기 사이의 연결입니다.

중공업 기계(예: 대형 굴삭기)의 유압 펌프 구동 시스템.

높은 신뢰성과 내충격성을 요구하는 특수선박의 동력전달장치입니다.

전원에서 진동을 차단하면서 정밀한 전송이 필요한 고급 테스트 장비의 드라이브 엔드입니다.
