드라이브 쿠션 진동 감쇠를 위한 RSK-lx 유연한 나일론 핀 커플링

문의하기

PREV: RSK-ltz 탄성 핀 커플링(브레이크 휠 포함) 빠른 반응으로 직접 효율적인 제동 다음: No next article

사양
설명하다

사양

특징:

간단한 구조, 비용 효율적

부품 수가 적고 제조 공정이 성숙하여 비용 효율적입니다.

무급유, 낮은 유지보수

유지보수 제로

우수한 진동 감쇠 및 쿠셔닝 성능

고무/폴리우레탄 탄성 링은 비틀림 진동과 적당한 충격 하중을 효과적으로 흡수하여 모터 및 기어박스와 같은 구동 장비를 보호합니다.

나일론 핀과 고무 링은 모두 샤프트 전류 경로를 차단하고 베어링 전기 침식을 방지할 수 있는 절연 재료입니다.

경량, 낮은 관성 모멘트

나일론 핀의 밀도가 낮아 커플링의 시작-정지 특성에 미치는 영향을 최소화합니다.

쉬운 설치

꼭지를 통한 위치 지정으로 설치 정렬에 대한 요구 사항이 상대적으로 완화됩니다.

주요 응용 분야

팬, 펌프, 공기 압축기 및 기타 일반 유체 취급 장비의 모터와 구동 기계 간 연결(가장 일반적인 응용 분야)

경량 컨베이어, 믹서, 포장 기계, 농업 기계

중소형 발전기 세트, 압축기 장치

비용이 민감하고 작동 조건이 온화한 다양한 경공업, 화학 기계

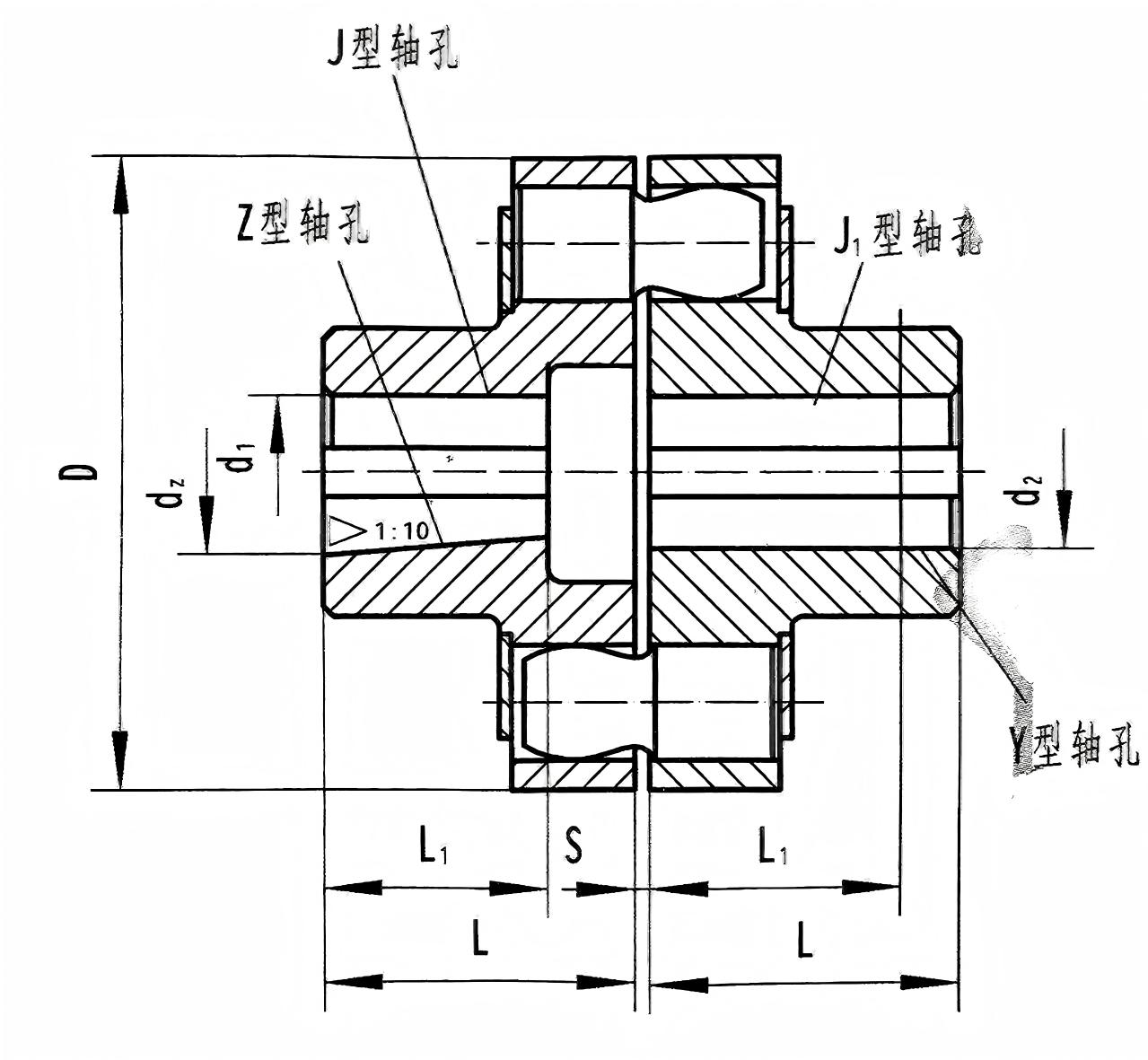

모델	공칭 토크 (N·m)	허용됨 회전 속도 (rpm)	축 구멍 직경 (mm) d₁、d²、dz、	축 구멍 길이 (mm)			D	S	허용 가능 보상 금액			순간 관성 ()	무게 (kg)
				Y자형		J、J₁、Z자형			축방향	방사형	각도 방향
				L	L₁	L	mm				。
RSK-LX1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
RSK-LX3	1250	4750	30,32,35,38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40,42,45,48	112	84	112
RSK-LX4	2500	3870	40,42,45,48 50、55、56	112	84	112	195	3	±1.5	0.15	0°30′ 이하	0.109	22
			60、63	142	107	142
RSK-LX5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15	0°30′ 이하	0.191	30
			60,63,65,70,71,75	142	107	142
RSK-LX6	6300	2720	60,63,65,70 71、75、80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70,71,75	142	107	142	320	4	±2	0.20	0°30′ 이하	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100,110,120,125	212	167	212
RSK-LX9	22400	1850	100,110,120,125	212	167	212	410	5	±2	0.20	0°30′ 이하	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25	0°30′ 이하	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300,320	470	380	-
			340	550	450	-

설명하다

RSK-lx 유형의 핵심 특징은 다음과 같습니다. 핀 자체(나일론 부품)는 토크에 대한 주요 하중 지지 부재 역할을 하는 반면, 탄성 링은 주로 완충 및 보상을 위한 역할을 합니다.

기본 구조

구조는 단순하고 대칭적이며 주로 다음 구성 요소로 구성됩니다.

2개의 하프 커플링: 일반적으로 주강(ZG270-500) 또는 주철(HT250)로 제작됩니다. 결합면에는 설치 정렬을 보장하는 센터링 스피곳과 원주 주위에 고르게 분포된 원통형 구멍 세트가 있습니다.

나일론 핀: 내마모성, 자체 윤활성, 고강도 및 경량으로 알려진 고강도 나일론 6(PA6) 또는 MC 캐스트 나일론으로 제작되었습니다. 이는 토크 전달을 위한 핵심 하중 지지 구성 요소입니다.

탄성 링: 일반적으로 네오프렌 고무 또는 폴리우레탄으로 만들어집니다. 핀 위에 장착되며 두 개의 하프 커플링의 핀 구멍 사이에 위치합니다. 그 기능은 탄성 변형을 제공하고, 진동과 충격을 흡수하고, 약간의 상대 변위를 허용하는 것입니다.

리테이너 플레이트 및 패스너: 핀 어셈블리를 축 방향으로 고정하고 이탈을 방지하는 데 사용되는 금속 리테이너 플레이트, 스프링 와셔, 너트 등을 포함합니다.

동력 전달 경로: 토크 → 구동 하프 커플링 → 나일론 핀(압축 상태) → 탄성 링(전단 변형 상태) → 구동 하프 커플링.

구조적 성능:

나일론은 탄성 부품에 사용되며 강도와 내마모성이 뛰어나고 부식 환경에 적합합니다.

강철 브레이크 휠의 외부 표면은 담금질 처리를 거쳤습니다.

작동 온도 범위는 -20 ℃ ~ 70 ℃입니다.

주요 특징

간단한 구조, 비용 효율성:

부품 수가 적고 제조 공정이 성숙하여 가장 비용 효율적인 커플링 유형 중 하나입니다.

무급유, 낮은 유지보수:

금속 마찰 쌍이 포함되어 있지 않으며 작동 중에 오일이나 그리스를 추가할 필요가 없으며 거의 "유지 보수가 필요하지 않음"을 달성하고 정기적인 검사만 필요합니다.

우수한 진동 감쇠 및 쿠셔닝 성능:

고무/폴리우레탄 탄성 링은 비틀림 진동과 적당한 충격 하중을 효과적으로 흡수하여 모터 및 기어박스와 같은 구동 장비를 보호합니다.

일부 정렬 불량 보상 기능 보유:

작은 축 방향(핀과 구멍 사이의 간격에 따라 다름), 반경 방향 및 각도 오정렬(일반적으로 각도 ≤ 0.5°)을 보상할 수 있습니다.

전기 절연:

나일론 핀과 고무 링은 모두 샤프트 전류 경로를 차단하고 베어링 전기 침식을 방지할 수 있는 절연 재료입니다.

경량, 낮은 관성 모멘트:

나일론 핀의 밀도가 낮기 때문에 커플링의 시작-정지 특성에 미치는 영향이 최소화됩니다.

쉬운 설치:

꼭지를 통한 위치 지정은 설치 정렬에 대한 요구 사항을 상대적으로 완화합니다.

주요 응용 분야

팬, 펌프, 공기 압축기 및 기타 일반 유체 취급 장비의 모터와 구동 기계 간 연결(가장 일반적인 응용 분야)

경량 컨베이어, 믹서, 포장 기계, 농업 기계.

중소형 발전기 세트, 압축기 장치.

비용이 민감하고 작동 조건이 온화한 다양한 경공업, 화학 기계.
