RSK-AL 유형 오목 타이어 커플링 고토크 전달 및 다방향 변위 보상

문의하기

이전: 이전 글이 없습니다 다음: 다음 글이 없습니다

사양
설명

사양

RSK-AL 유형 오목 타이어 커플링은 고강도 유연한 커플링입니다. 핵심 구성 요소는 고무 또는 폴리우레탄으로 만든 오목한 모양의 탄성 타이어로, 내부와 외부 금속 프레임 사이에 눌러 고정됩니다. 타이어의 반경 방향 압축과 원주 방향 전단을 활용하여 높은 토크 전달과 다방향 변위 보상을 달성합니다. 높은 유연성, 높은 부하 용량 및 충격 저항에 대한 엄격한 요구 사항이 있는 중장비, 해양 추진 장치 및 광산 장비의 동력 전달 시스템에 적합합니다.

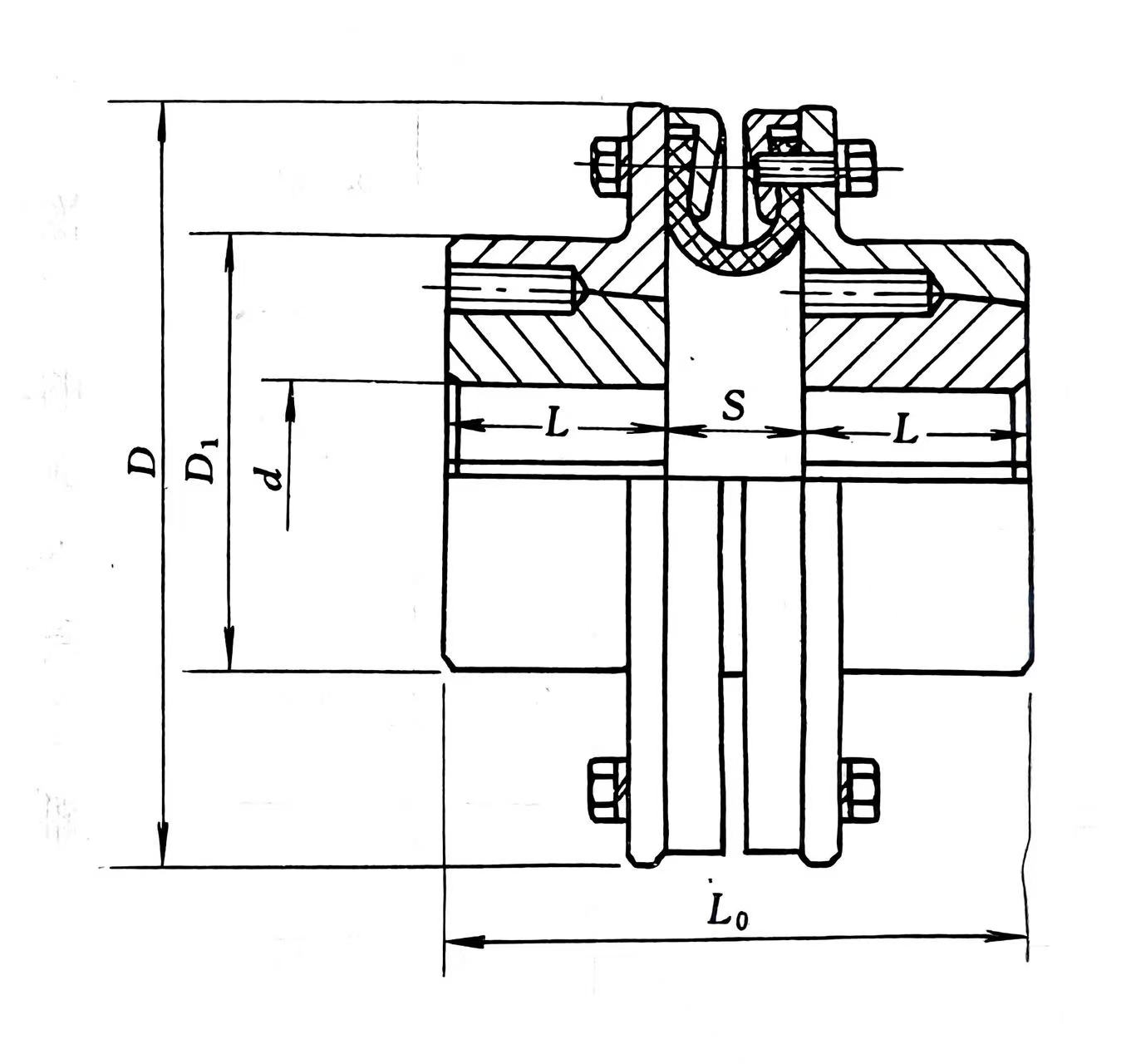

모델	공칭 토크 테네시 /N·m	허용됨 회전 속도 [n]	축 구멍 직경 d		축 구멍 길이 L	D	D1	L₀	S	무게 m/kg
모델	공칭 토크 테네시 /N·m	허용됨 회전 속도 [n]	분	최대	축 구멍 길이 L	D	D1	L₀	S	무게 m/kg
LA1	63	5000	12	40	27	138	86	80	26	4.08
LA2	80		12	42	31	150	94	88	27	4.99
LA3	125		12	50	33	172	113	95	28	6.8
LA4	200	4500	16	65	46	192	125	127	35	10.9
LA5	315	4000	16	70	48	219	144	137	38	15.9
LA6	450	3600	24	80	54	242	152	149	41	20.9
LA7	630	3000	24	85	62	276	178	168	44	28.1
LA8	1000	2800	24	95	66	310	210	187	54	44.5
LA9	1600	2400	28	130	90	357	251	245	64	76.2
LA10	2500	2200	38	150	104	393	251	285	76	89.8
LA11	3550	2000	38	160	116	430	254	322	90	102
LA12	5600	1850	38	170	116	471	267	337	102	120
LA13	8000	1600	45	190	142	510	272	401	117	151
LA14	12500	1500	48	200	152	576	284	432	127	211
라15	16000	1400	50	200	162	617	300	471	146	255

설명

당사의 방수 및 방진 타이어 커플링은 열악한 작업 환경에 대처할 수 있도록 설계되었으며 습기, 먼지 등의 열악한 조건에서도 안정적으로 작동할 수 있습니다. 특수 공정과 재료를 사용하여 물과 먼지의 침입을 효과적으로 방지하고 내부 구조가 부식되지 않도록 보장하며 서비스 수명을 크게 연장합니다.

커플링은 토크를 전달하기 위해 고탄성 타이어 링을 사용합니다. 이는 두 샤프트 사이의 축방향, 반경방향 및 각도 변위를 훌륭하게 보상할 수 있으며 작동 중 장비 설치 오류 및 샤프트 변위에 대한 강력한 적응성을 가지고 있습니다. 뛰어난 완충 성능과 충격 흡수 성능으로 장비 작동 시 충격과 진동을 크게 줄여 장비의 원활한 작동을 보장하며, 부품 마모를 줄여 유지관리 비용을 절감할 수 있습니다. 동시에 이 기능은 장비 작동 중 전류 피크를 효과적으로 줄일 수도 있습니다. 다른 커플링과 비교하여 최대 50%까지 감소할 수 있어 에너지를 절약하고 전기 시스템을 보호하는 데 도움이 됩니다.

구조적 설계 측면에서 간단하고 컴팩트하며 윤활이 필요하지 않으며 윤활유 누출로 인한 오염 및 유지 관리 문제를 방지합니다. 일상적인 조립과 분해, 유지관리가 쉽고 편리합니다. 주 엔진 축을 한 번 정렬한 후에는 탄성 요소를 교체할 때 주 엔진을 이동할 필요가 없습니다. 작업을 신속하게 완료할 수 있어 시간과 인력이 많이 절약됩니다.

이 커플링은 광업, 야금, 섬유, 워터 펌프 및 기타 산업 분야에서 널리 사용되며 -20℃ ~ 80℃의 온도 범위에서 안정적으로 작동할 수 있습니다. 광산 장비의 강한 충격 환경, 직물 작업장의 먼지가 많은 환경 또는 워터 펌프의 장기간 습한 작업 현장에서 안정적인 성능을 발휘하고 장비의 효율적인 작동을 확실하게 보장합니다.
