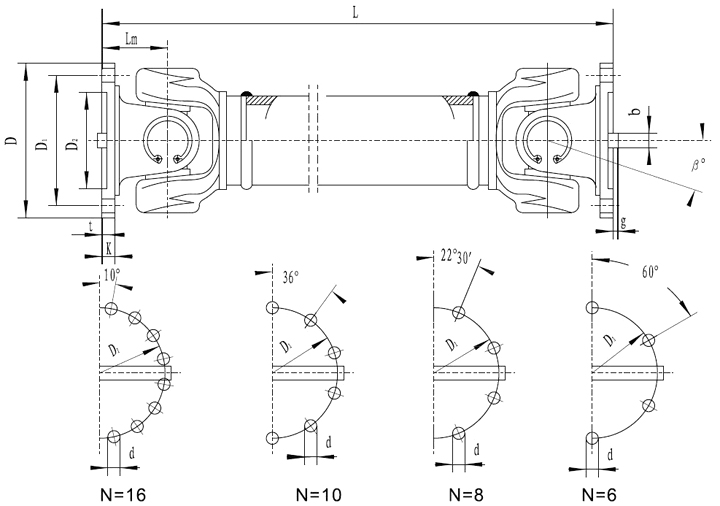

RSK-SWC-WH 프로펠러 샤프트 커플링 자동차 산업에 사용되는 이동 납땜 유형 없음

부품번호

전술적 직경 D/mm

공칭 토크

Tn/kN.m

피로 토크

Tf/kN.m

각도 미조정

설치

β/(。)

치수(mm)

동적관성모멘트I(kg·m2

무게( Kg)

최소

D1
(js11)

D2
(H7)

D3

LM

n-d

K

T

b
(h9)

g

최소

100mm 증가

최소

100mm 증가

SWC100WH

100

1.25

0.63

≤25

243

84

57

60

55

6-9

7

2.5

-

-

0.0039

0.00019

4.5

0.35

SWC120WH

120

2.5

1.25

≤25

307

102

75

70

65

8-11

8

2.5

-

-

0.0096

0.00044

7.7

0.55

SWC150WH

150

5

2.5

≤25

350

130

90

89

80

8-13

10

3

-

-

0.0317

0.00157

18

0.85

SWC180WH

180

12.5

6.3

≤25

480

155

105

114

110

8-17

17

5

-

-

0.1500

0.0070

48

2.5

SWC225WH

225

40

20

≤15

520

196

135

152

120

8-17

20

5

32

9.0

0.3650

0.0234

78

4.9

SWC250WH

250

63

31.5

≤15

620

218

150

168

140

8-19

25

6

40

12.5

0.8470

0.0277

124

5.3

SWC285WH

285

90

45

≤15

720

245

170

194

160

8-21

27

7

40

15.0

1.7560

0.0510

185

6.3

SWC315WH

315

125

63

≤15

805

280

185

219

180

10-23

32

8

40

15.0

2.8930

0.0795

262

8.0

SWC350WH

350

180

90

≤15

875

310

210

267

194

10-23

35

8

50

16.0

5.0130

0.2219

374

15.0

SWC390BH

390

250

125

≤15

955

345

235

267

215

10-25

40

8

70

18.0

8.4060

0.2219

506

15.0

SWC440BH

440

355

180

≤15

1155

390

255

325

260

16-28

42

10

80

20.0

15.790

0.4744

790

21.7

SWC490BH

490

500

250

≤15

1205

435

275

325

270

16-31

47

12

90

22.5

26.540

0.4744

1014

21.7

SWC550BH

550

710

355

≤15

1355

492

320

426

305

16-31

50

12

100

22.5

48.320

1.3570

1526

34
