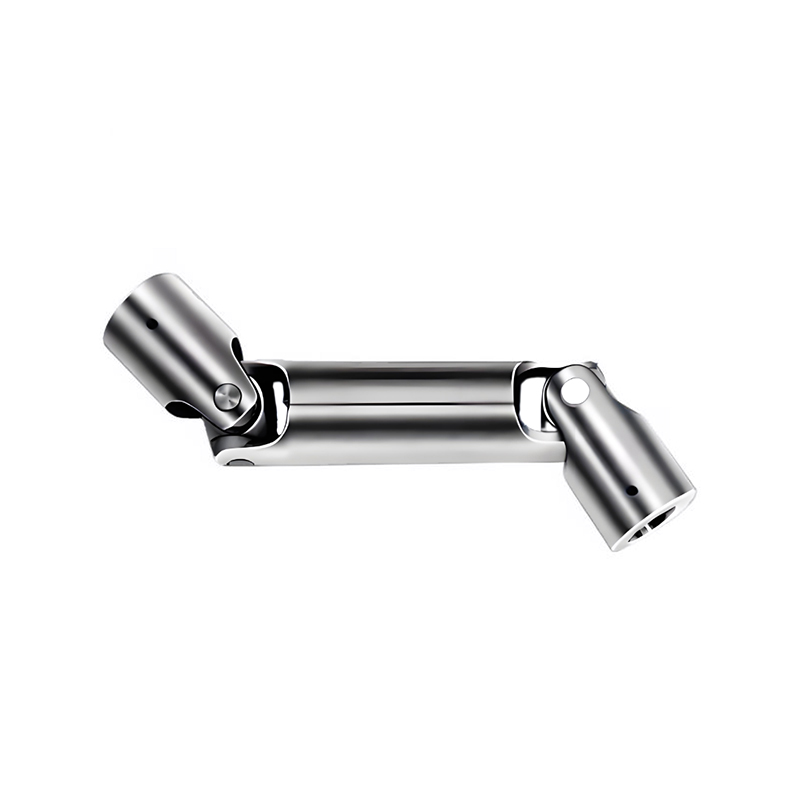

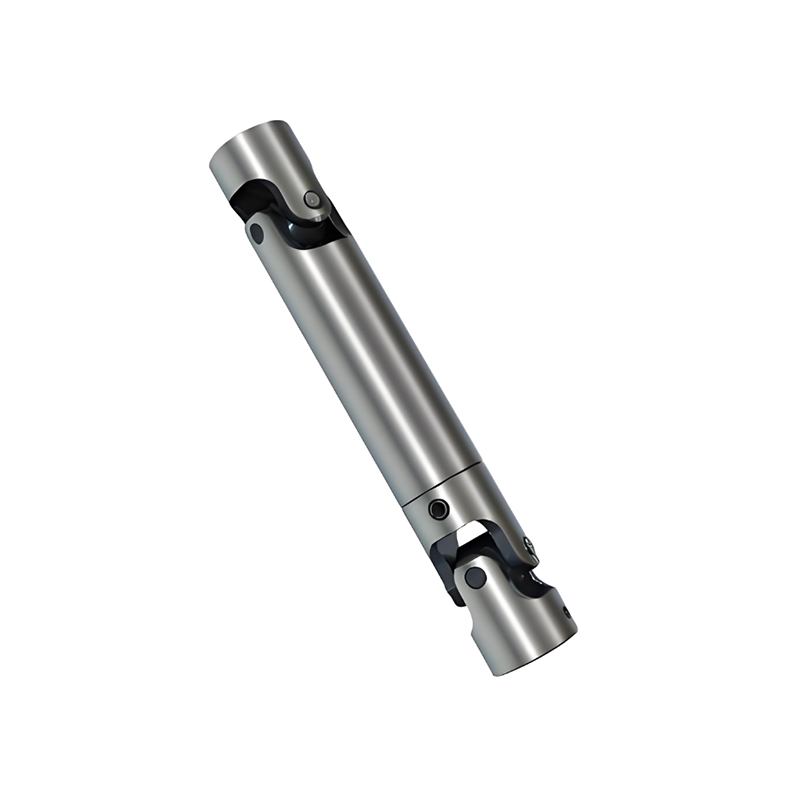

RSK-WS 정밀 범용 샤프트 이중 유형 대형 각도 토크 전달

광각 토크 전달 능력

뛰어난 중하중 용량

강력한 결합 오정렬 보상

높은 전송 효율

Precision Universal 샤프트(U-조인트)는 정렬되지 않은 샤프트 간에 회전 동력을 전달하여 이동 및 다양한 각도를 허용하는 고품질 기계식 커플링으로, 직선 연결이 불가능한 부드럽고 안정적인 토크 전달을 위해 차량 및 기계에 일반적으로 사용됩니다. 높은 각도에서 속도 변화가 있을 수 있는 표준 U-조인트와는 달리 엄격한 공차, 내구성이 뛰어난 소재(예: 니들 베어링이 있는 경화 합금강), 긴 수명과 일관된 성능을 위한 고급 밀봉이 특징입니다.

주요 특징

각도 보정: 서스펜션이나 기계 관절에 중요한 교차하는 비평행 각도로 샤프트를 연결합니다.

높은 정밀도: 원활한 작동, 진동 및 전력 손실 최소화를 위해 엄격한 공차로 제조되었습니다. Partsource 및 Belden Universal에 명시되어 있습니다.

내구성이 뛰어난 구성 요소: 강화된 합금강 크로스, 열처리 니들 베어링, 견고한 씰을 사용하여 강도와 윤활 분포를 강화했다고 Partsource와 Belden Universal이 설명합니다.

부식 방지: 녹 방지를 위해 보호 코팅(예: MICRO SHIELD™)을 사용하는 경우가 많다고 Partsource가 추가했습니다.

작동 원리(기본 U-조인트)

구조: X자형 피벗(십자)은 두 개의 요크(각 샤프트에 하나씩)를 연결합니다.

모션: 십자형을 사용하면 샤프트가 회전할 수 있어 짐벌처럼 기울어져도 회전이 전달됩니다.

잠재적인 속도 변동: 단일 U-조인트는 각도가 중요한 경우 출력 샤프트의 속도를 높이거나 낮출 수 있습니다(비일정 속도). Wikipedia 및 WM Berg는 말합니다.

정밀 솔루션: 정밀 조인트는 이러한 변동을 최소화하여 특히 중요한 응용 분야에서 표준 조인트에 비해 더 부드러운 전력 공급을 보장합니다.

일반적인 응용

자동차: 후륜 구동(RWD) 및 4륜 구동(4WD) 차량의 구동축으로 변속기를 차동 장치에 연결합니다.

산업 기계: 각도가 변하는 자동화, 로봇 공학 및 기타 중장비의 회전 부품 연결

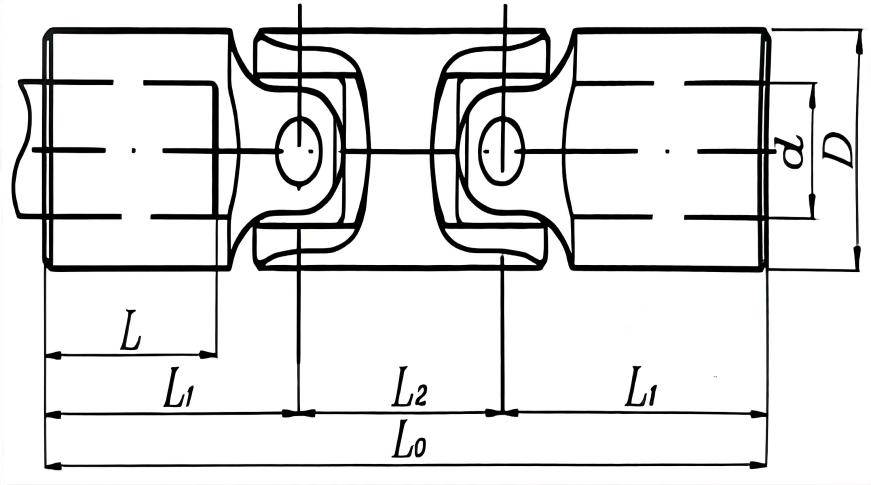

RSK-WS 유형 커플링은 일반적으로 일정하거나 거의 일정한 속도 전송을 달성하기 위해 이중 유니버설 조인트 배열을 특징으로 합니다. 주요 구성 요소는 다음과 같습니다.

두 개의 크로스 샤프트 어셈블리: 핵심 구성 요소입니다. 각 어셈블리는 다음으로 구성됩니다.

크로스 샤프트(스파이더): 고강도 합금강으로 단조되었으며 주요 하중 지지 부품입니다.

니들 롤러 베어링: 크로스 샤프트의 4개 저널에 설치되어 마찰을 줄입니다.

베어링 캡/씰: 베어링을 고정하고 먼지와 물로부터 보호합니다.

두 개의 요크(플랜지 요크 또는 용접 요크): 크로스 샤프트 어셈블리에 연결

1개의 중간 샤프트(드라이브 샤프트): 스플라인 또는 플랜지를 통해 양쪽 끝의 요크를 연결합니다.

스플라인 슬라이딩 슬리브(슬립 튜브): RSK-WS 유형의 정의 기능입니다. 중간 샤프트는 일반적으로 내부 스플라인 슬라이딩 슬리브와 맞물리는 외부 스플라인으로 설계됩니다. 이를 통해 구동축이 토크를 전달하면서 축 방향으로 미끄러질 수 있어 열팽창/수축 또는 설치로 인한 축 변위를 보상할 수 있습니다.

슬라이딩 베어링 또는 윤활 피팅(그리스 니플): 스플라인 어셈블리의 윤활을 확인합니다.

주요 특징:

1. 큰 각도 토크 전달 기능:

단일 조인트는 15° - 25° 이상의 작업 각도를 달성할 수 있으며, 이는 동일 선상이 아닌 축이 있는 장비를 연결하거나 작업 위치가 변경되는 장비에 적합합니다.

2.뛰어난 중하중 용량:

고강도 합금강과 대형 니들 롤러 베어링을 사용합니다. 견고한 구조로 인해 매우 높은 토크(최대 수백만 뉴턴 미터)를 전달하는 가장 신뢰할 수 있는 기계 솔루션 중 하나입니다. 야금 압연기, 광산 기계 등에 널리 사용됩니다.

3. 강력한 결합 오정렬 보상:

각도 보상: 교차 샤프트 관절을 통해 달성됩니다.

축 보상: WS 유형의 주요 장점인 스플라인 슬라이딩 슬리브를 통해 장거리 축 이동(최대 수백 밀리미터)을 달성합니다.

방사형 보상: 어느 정도의 적응성을 보유합니다.

4. 높은 전송 효율:

안정적인 구조, 긴 서비스 수명:

모든 하중을 지탱하는 부품이 금속으로 된 성숙한 디자인. 올바르게 유지 관리하면 긴 서비스 수명을 제공합니다.

주요 응용 분야

WS 유형은 다음 용도에 적합한 고전적인 "중공업의 중심" 커플링입니다.

야금 산업: 철강 압연기(블루밍 밀, 섹션 밀, 플레이트 밀)용 주 및 보조 드라이브.

리프팅 및 운송: 대형 항구 받침대 크레인, 선박 로더/언로더의 붐 러핑 메커니즘.

광산 기계: 굴착기, 파쇄기, 볼밀용 구동 시스템.

건설 기계: 대형 크롤러 크레인, 터널 굴착 기계의 구동 섹션.

제지 기계, 해상 갑판 기계 및 기타 큰 각도, 높은 토크 전달이 필요한 응용 분야.
