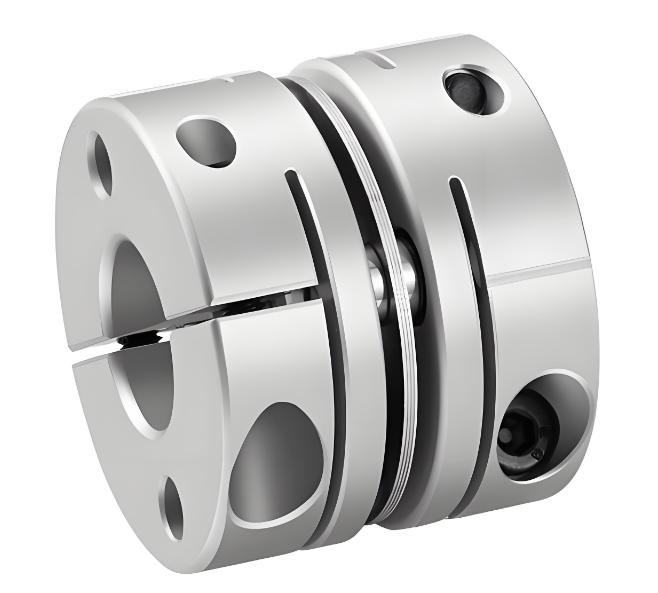

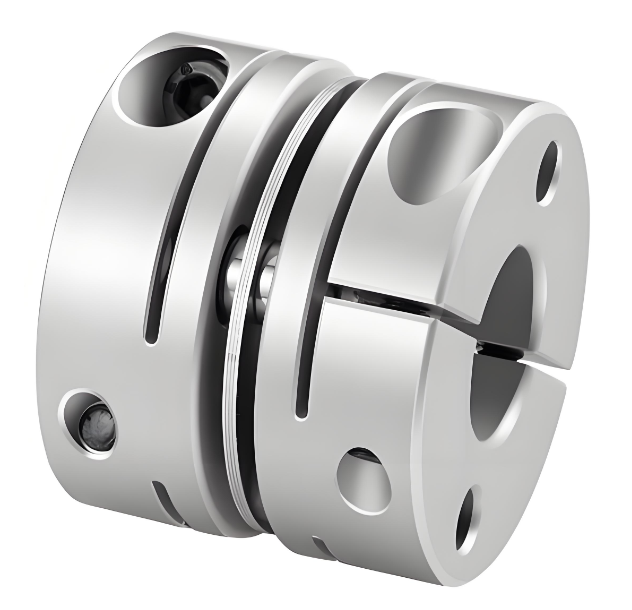

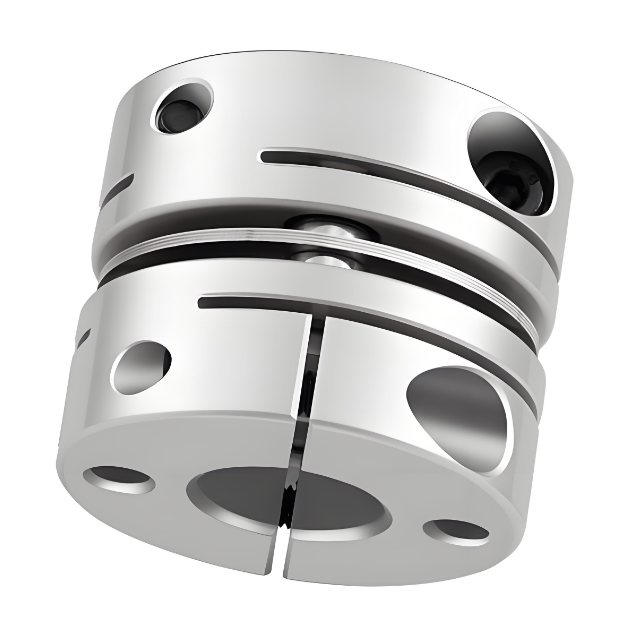

Wholesale RSK-CPSN 공장에서는 알루미늄 합금 원형 단일 다이어프램 커플링 클램핑 유형을 판매합니다.

홈 / 제품 / 서보 커플링 / 다이어프램 커플링 / RSK-CPSN 공장에서는 알루미늄 합금 원형 단일 다이어프램 커플링 클램핑 유형을 판매합니다.
RSK-CPSN 공장에서는 알루미늄 합금 원형 단일 다이어프램 커플링 클램핑 유형을 판매합니다.

RSK-CPSN 공장에서는 알루미늄 합금 원형 단일 다이어프램 커플링 클램핑 유형을 판매합니다.

문의하기
  • 사양
  • 설명하다
사양

> 샤프트 슬리브는 고강도 알루미늄 합금으로 제작되었습니다.

> 다이어프램은 304 스테인레스 스틸로 만들어졌습니다.

> 높은 토크 강성으로 샤프트의 회전을 정확하게 제어할 수 있어 고정밀 제어가 가능합니다.

> 서보, 스테퍼모터용으로 특별히 설계됨

> 틈이 없는 샤프트와 샤프트 슬리브 연결은 정회전 및 역회전에 적합합니다.

> 관성이 낮아 고속 작동에 적합

>클램핑 나사 조임 방식

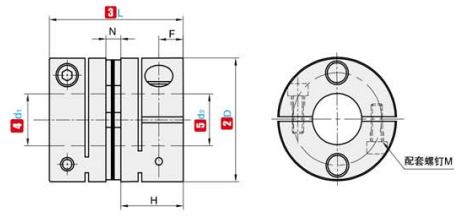

①아니요. ②라 ③엘 ④d₁  ⑤d₂ 선택범위 N F H M 나사 조임 토크
(N·m)
RSK-CPSN 19 20 3 4 5 6 6.35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6.35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①아니요. ②라 ③엘 정격 토크
(N·m) 		허용 편심
(mm) 		허용편향
(°) 		허용 축 편차
(mm) 		허용속도
(rpm) 		정적 반전 강성
(N·m/rad) 		관성 모멘트
(kg ·m²) 		무게
(g)
RSK-CPSN 19 20 1 0.02 1 ±0.10 15000 600 2.9x10⁻⁷ 13
25 24 2 0.02 1 ±0.20 15000 1300 1.1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0.30 10000 2500 4.0x10⁻⁶ 57
40 33 3.5 0.02 1 ±0.30 10000 4600 9.8x10⁻⁶ 86
50 42 9 0.02 1 ±0.30 10000 6000 1.6x10⁻⁵ 130
