RSK-BHJF 롤러 프레스 OEM용 고안정성 등속 조인트 범용 커플링

RSK-BHJF 롤러 프레스 OEM용 고안정성 등속 조인트 범용 커플링

문의하기
  • 사양
  • 설명
사양

작동 각도 ≤5°

허용팽창 20~±50

플랜지 허브와 연결

기본사양

유형

공칭

토크

(N·m)

피로

토크

(N·m)

허용되는 작동

각도 a

확장

△

관성 모멘트

BHJ225F

24800

9000

5°

20

-30

0.454

BHJ250F

37500

13700

5°

25

-35

0.795

BHJ285F

44000

16000

5°

20

-40

1.01

BHJ300F

58000

21000

5°

20

-40

1.22

BHJ315F

80000

31000

5°

30

-40

1.57

BHJ350F

110000

44000

5°

30

-40

2.295

BHJ390F

150000

66500

5°

30

-45

4.225

BHJ440F

210000

84000

5°

30

- 50

7.8

BHJ490F

269000

110000

5°

40

-60

12.4

BHJ550F

450000

180000

5°

40

-60

18.75

BHJ620F

625000

250000

5°

50

-70

32.25

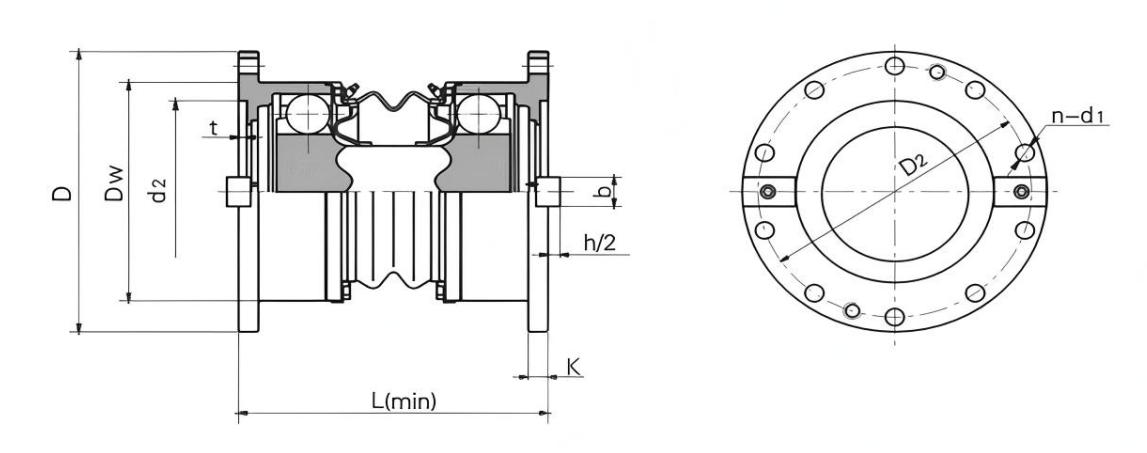

주요 치수

유형

Dw

D

K

d²

t

b

h/2

n-d₁

L(분)

BHJ225F

160

225

20

135 0.10

4

196

32

9

8-17

280

BHJ250F

180

250

25

150 0.10

5

218

40

12.5

8-19

320

BHJ285F

200

285

27

170 0.10

6

245

40

15

8-21

370

BHJ300F

220

300

30

195 0.115

6

265

40

12.5

10-19

380

BHJ315F

240

315

32

205 0.115

7

280

40

15

10-19

400

BHJ350F

260

350

35

210 0.115

7

310

50

16

8-23

430

BHJ390F

300

390

40

235 0.115

7

345

70

18

8-25

480

BHJ440F

330

440

42

255 0.13

9

390

80

20

10-28

520

BHJ490F

370

490

47

275 0.13

11

435

90

22.5

10-31

550

BHJ550F

430

550

50

320 0.14

11

492

100

22.5

10-31

580

BHJ620F

480

620

55

380 0.14

11

555

100

25

10-37

630

특징 및 사용법

  • 이 제품은 축 끝 거리가 짧고 작동 각도가 작은 구동에 적합합니다. Hooke Coupling을 대체할 수 있습니다.
  • 주로 석유 기계 및 야금 기계의 구동에 사용됩니다.

상징적인 예: BHJ225F1000

BHJ: BHJ 유형

225 : 사양은 225입니다.

F: F형

1000: 길이는 1000입니다.
