RSK-TGL 나일론 내부 링 드럼 기어 커플링 탁월한 충격 흡수

문의하기

이전: 크레인 및 야금 기계용 브레이크 휠이 있는 RSK-NGCLZ 드럼 톱니 커플링 다음: 다음 글이 없습니다

사양
설명

사양

RSK-TGL 나일론 내부 기어 링 드럼 기어 커플링은 가볍고 저소음 변속기 연결 구성요소입니다. 핵심 특징은 고강도 나일론 소재를 사용하여 드럼 모양의 외부 기어 슬리브와 맞물리는 내부 기어 링을 형성하는 것입니다. 탁월한 충격 흡수, 진동 감쇠 및 전기 절연 특성을 제공하므로 진동 억제 및 전기 부식 방지가 필요한 중소 토크 요구 사항의 정밀 변속기 응용 분야에 적합합니다.

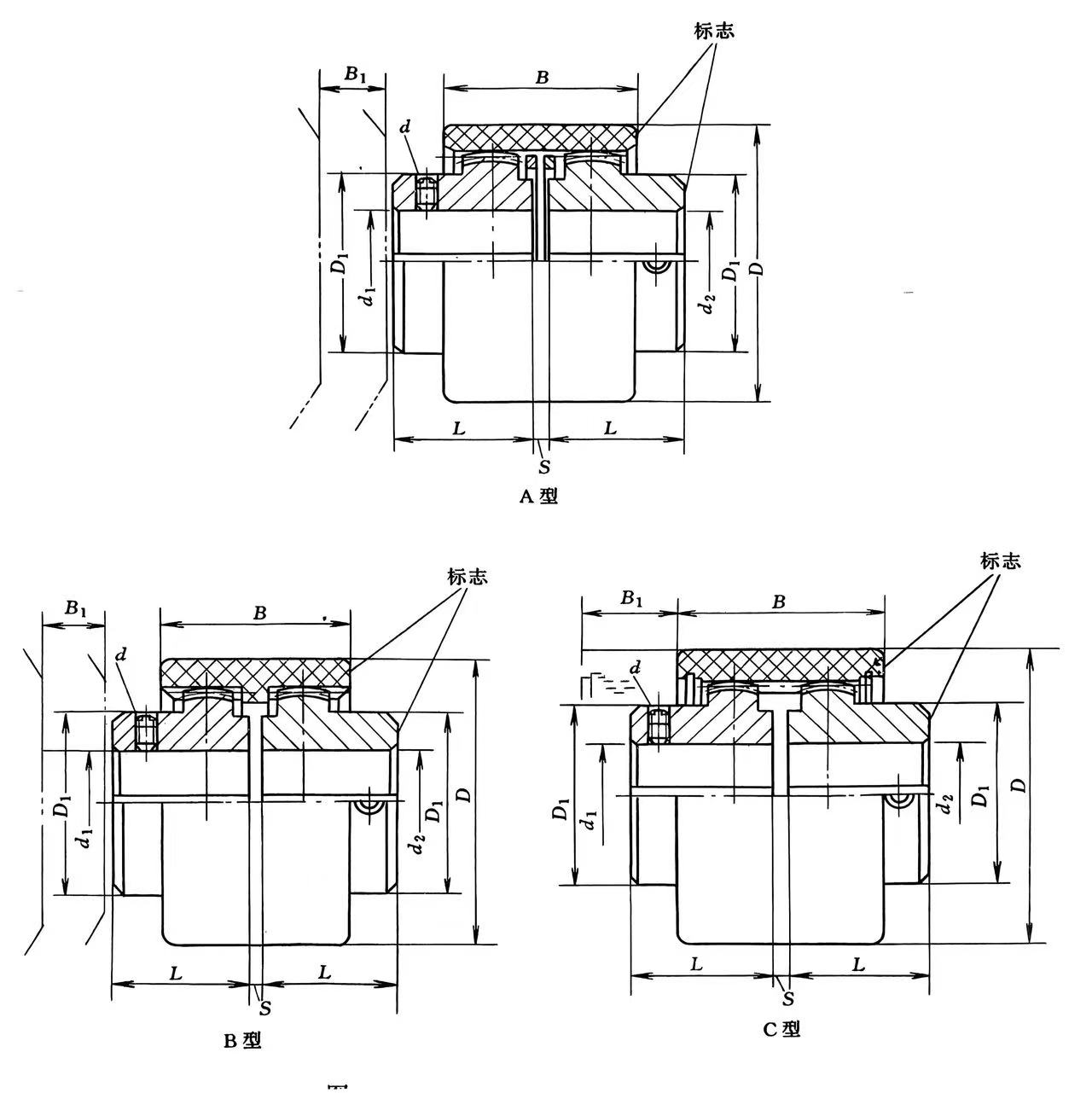

모델	공칭 토크 /N·m	허용 회전 속도 [n]	축 구멍 직경	축 구멍 길이 L	D			B				S	d	무게		관성 모멘트 I
					A、B자형	C자형		A、B자형	C자형	A、B자형	C자형
														A자형 B자형	C자형	A자형 B자형	C자형
TGLA1 TGLB1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10、11	22
			12、14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25、28	44
			30,32,35,38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30,32,35,38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30,32,35,38	60
			40,42,45,48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30,32,35,38	60
			40,42,45,48、 50、55、56	84
			60,63,65,70	107
TGLA10 TGLB10 TGLC10	710	3150	30,32,35,38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40,42,45,48、 50、55、56	84
			60,63,65,70、 71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40,42,45,48、 50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60,63,65,70、 71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60,63,65,70、 71、75	107
			80、85、90、95	132
			100、110、120、125	167

설명

기어 커플링은 비동선형 샤프트용 고토크 기계식 커넥터로, 슬리브의 내부/외부 기어 톱니를 사용하여 각도, 반경 방향 및 축 방향 오정렬을 보상하면서 동력을 전달합니다. 긴 수명을 위해 적절한 윤활 및 유지 관리가 필요하지만 높은 출력 밀도와 신뢰성이 중요한 제철소, 펌프, 컨베이어와 같은 중공업 용도에 이상적입니다.

작동 원리

구성 요소: 두 개의 허브(외부 기어 톱니 포함)가 각 샤프트에 부착되고 슬리브(내부 기어 톱니 포함)로 연결됩니다.

오정렬 보상: 기어 톱니는 샤프트 간의 각도(좌우), 방사형(오프셋) 및 축(끝에서 끝) 오정렬을 처리하기 위해 구부리고 이동하는 것을 허용합니다.

토크 전달: 크라운형 기어 톱니 사이의 높은 표면 접촉은 탁월한 비틀림 강성과 함께 효율적이고 높은 토크 동력 전달을 제공합니다.

주요 기능 및 이점

높은 토크: 매우 높은 토크 부하를 처리할 수 있습니다.

소형: 높은 중량 대비 출력 비율을 제공하여 좁은 공간에 적합합니다.

신뢰성: 적절한 윤활로 긴 사용 수명을 제공합니다.

다용도: 다양한 요구에 맞게 다양한 구성(단일/이중 결합, 고정/유연 반쪽)으로 제공됩니다.

응용

롤 드라이브(철강, 제지 산업)

펌프, 팬, 컨베이어

발전설비

유지보수

기어 톱니를 보호하기 위해 주기적인 윤활(그리스)이 필요합니다.

설치 중 올바른 정렬은 신뢰성과 수명을 위해 매우 중요합니다.
