RSK-GICLZ 드럼 기어 커플링 와이드 타입 중간 샤프트 산업 응용 분야에 사용되는 맞춤화

Name: RSK-GICLZ 드럼 기어 커플링 와이드 타입 중간 샤프트 산업 응용 분야에 사용되는 맞춤화
Rating: 5 (99 reviews)

문의하기

이전: 슈 브레이크에 일반적으로 사용되는 브레이크 휠이 있는 RSK-WGZ 유형 드럼 톱니 커플링 다음: 다음 글이 없습니다

사양
설명

사양

RSK-GICLZ 유형 중간 샤프트 드럼 기어 커플링은 초장거리 변속기 시스템용으로 설계된 견고한 기어 커플링입니다. 핵심 구조는 긴 중간 샤프트를 통해 두 개의 드럼 기어 하프 커플링을 연결하여 큰 샤프트 거리 조건에서 결합된 방사형, 각도 및 축 변위를 효과적으로 보상합니다. 이는 주로 전송 거리 및 오정렬 보상 기능에 대한 특정 요구 사항이 있는 야금 롤러 테이블, 광산 기계 및 대형 운반 장비와 같은 산업 응용 분야에 사용됩니다.

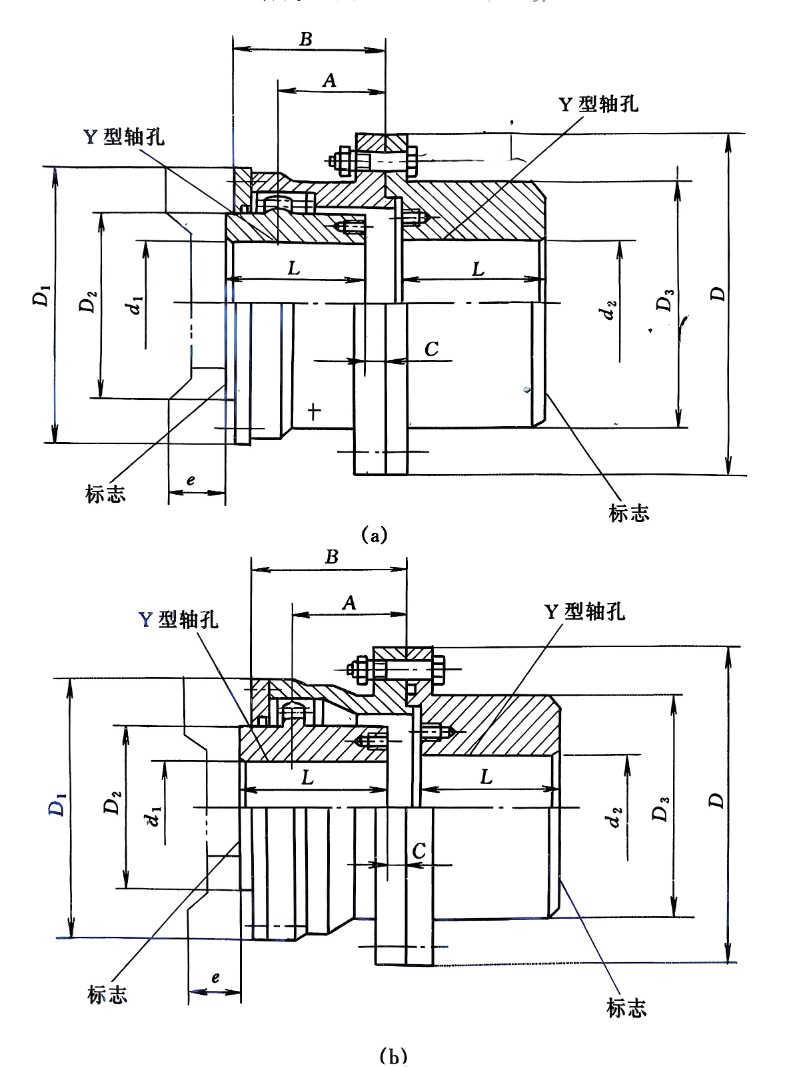

모델	공칭 토크 Tn/N.m	허용 속도 n/r.min-1	축 구멍 직경 d1\d2	축 길이 L	D	D1	D2	D3	B	A	C	e	윤활유 복용량 /ml	질량m/kg	관성 모멘트 I/kg.m2
				Y
GICLZ1	630	4000	16,18,19	42	125	95	60	80	57	37	20	30	30	5.4	0.0084
			20,22,24	52							10
			25,28	62							2.5
			30,32,35,38	82
			40,42,45,48,50	112
GICLZ2	1120	4000	25,28	62	144	120	75	95	67	44	10.5		60	9.2	0.018
			30,32,35,38	82							2.5
			40,42,45,48,50,55,56	112
			60	142
GICLZ3	2240	4000	30,32,35,38	82	174	140	95	115	77	53	3		80	16.4	0.0427
			40,42,45,48,50,55,56	112
			60,63,65,70	142
GICLZ4	3550	3600	32,35,38	82	196	165	115	130	89	62	14		90	22.7	0.075
			40,42,45,48,50,55,56	112							3
			60,63,65,70,71,75	142
			80	172
GICLZ5	5000	3300	40,42,45,48,50,55,56	112	224	183	130	150	99	71	3		140	36.2	0.0149
			60,63,65,70,71,75	142
			80,85,90	172
GICLZ6	7100	3000	48,50,55,56	112	241	200	145	170	109	80	6		200	46.2	0.24
			60,63,65,70,71,75	142							4
			80,85,90,95	172
			100	112
GICLZ7	10000	2680	60,63,65,70,71,75	142	260	230	160	190	122	90	4		290	68.4	0.43
			80,85,90,95	172
			100,110,120	212
GICLZ8	14000	2500	65,70,71,75	142	282	245	175	210	132	96	4	30	350	81.1	0.61
			80,85,90,95	172
			100,110,120	212
			130	252
GICLZ9	18000	2350	70,71,75	142	314	270	200	225	142	104	10		370	100.1	0.94
			80,85,90,95	172							5
			100,110,120,125	212
			130,140	252
GICLZ10	31500	2150	80,85,90,95	172	346	300	220	250	165	124	5		500	147.1	1.67
			100,110,120,125	212
			130,140,150	252
			160	302
GICLZ11	40000	1880	120	212	380	330	260	285	180	133	6	40	650	206.3	2.98
			130,140,150	252
			160,170,180	302
GICLZ12	56000	1680	120	212	442	380	290	325	208	156	6		1100	284.5	5.31
			130,140,150	252
			160,170,180	302
			190,200	352
GICLZ13	80000	1530	140,150	252	482	420	320	360	238	182	7		1600	402	9.16
			160,170,180	302
			190,200,220	352
GICLZ14	112000	1300	160,170,180	302	520	465	360	410	266	207	8		2300	582.2	15.92
			190,200,220	352
			240,250	410
GICLZ15	160000	1180	190,200,220	352	580	510	400	450	278	214	10		2600	778.2	25.79
			240,250,260	410
			280	470
GICLZ16	25000	1000	200,220	352	680	595	465	500	320	250	10	50	4100	1071	46.89
			240,250,260	410
			280,300,320	470
GICLZ17	280000	980	220	352	720	645	495	530	336	256	10	50	5100	1210	60.59
			240,250,260	410
			280,300,320	470
GICLZ18	355000	900	240,250,260	410	775	675	520	540	351	262	10		6000	1475	81.75
			280,300,320	470
			340	550
GICLZ19	450000	830	260	410	815	715	560	580	372	280	10		6700	1603	101.57
			280,300,320	470
			340,360	550
GICLZ20	500000	790	280,300,320	470	855	755	585	600	393	297	13		8100	2033	140.03
			340,360,380	550
GICLZ21	630000	750	300,320	470	915	795	620	640	404	305	13		10500	2385	183.4
			340,360,380	550
			400	650
GICLZ22	710000	720	340,360,380	550	960	840	665	680	415	316	13	60	14000	2458	235.04
			400,420	650
GICLZ23	800000	680	360,380	550	1010	890	710	720	435	333	13		15000	3332	323.16
			400,420,450	650
GICLZ24	1000000	650	380	550	1050	925	730	760	445	342	15		16500	3639	389.97
			400,420,450,480,500	650
GICLZ25	1120000	610	420,450,480,500	650	1120	970	770	800	465	362	15		18000	4073	485.96
GICLZ26	1250000	580	530	650	1160	990	800	850	475	366	15		19000	4527	573.64
			450,480,500	800
GICLZ27	1400000	560	530,560	650	1210	1060	850	900	479	369	15	70	23000	5485	789.74
			480,500	800
GICLZ28	1600000	540	480,500	650	1250	1080	890	960	517	402	20		24000	6050	960.26
			530,560,600	800
GICLZ29	2240000	520	500	650	1340	1200	960	1010	517	396	20	80	26000	7090	1268.98
			530,560,600,630	800
GICLZ30	2800000	500	560,600,630	800	1390	1240	1005	1070	525	403	20	80	30000	9264	1822.02
			670	900

설명

I. 핵심 장점(평기어 커플링 대비)

뛰어난 각도 및 방사형 오정렬 보상

배럴형 디자인: 외부 톱니의 외부 가장자리는 구형(배럴) 모양으로 가공되어 더 큰 백래시를 제공합니다.
효과: 내부 치아와 외부 치아가 더 큰 각도로 맞물릴 수 있도록 하고 특정 방사형 오프셋을 수용합니다. 일반적으로 각도 보정은 1°30′에 도달할 수 있으며 방사형 보정은 스퍼 기어 커플링보다 훨씬 더 좋습니다. 이것이 가장 근본적인 장점입니다.

높은 부하 용량, 낮은 마모, 긴 수명

표면 접촉: 오정렬 상태에서 배럴형 톱니는 표면 접촉을 유지하여 스퍼 톱니에서 흔히 발생하는 가장자리 하중과 응력 집중을 방지합니다.
효과적인 하중 분산: 하중이 톱니 폭 전체에 더욱 고르게 분산되어 단위 면적당 압력이 줄어듭니다.
효과: 커플링의 부하 용량과 충격 저항이 크게 증가하는 동시에 마모가 줄어들고 서비스 수명이 연장됩니다.

자동 정렬 및 셀프 센터링 기능

배럴형 톱니의 구형 맞물림 특성은 어느 정도 "자기 적응성"을 제공합니다. 설치 오류나 기초 정착으로 인한 사소한 정렬 불량을 자동으로 조정하여 연결된 장비의 베어링을 보호할 수 있습니다.

II. 구조적 및 기타 특성

컴팩트한 구조, 높은 토크 전달

동일한 크기의 경우 배럴형 기어 커플링은 더 높은 토크를 전달할 수 있어 높은 체적 효율성을 제공합니다.

윤활 및 밀봉 필요

윤활: 견고한 이동식 커플링이므로 톱니 표면에는 마모와 열 발생을 최소화하기 위해 우수한 윤활(일반적으로 오일 또는 그리스)이 필요합니다.
씰링: 표준 장비에는 윤활유 누출 및 외부 오염 물질의 유입을 방지하기 위한 O-링 또는 립 씰과 같은 씰이 포함됩니다. 씰의 신뢰성은 커플링의 수명에 직접적인 영향을 미칩니다.

높은 신뢰성, 가혹한 조건에 적합

내구성으로 인해 GIICL 유형 커플링은 연속 작동, 무거운 하중, 중속 및 고속 및 약간의 정렬 불량과 관련된 응용 분야에 널리 사용됩니다. 예: 야금 압연기, 광산 기계, 무거운 리프팅 장비, 해양 추진 시스템 및 발전기.
