슈 브레이크에 일반적으로 사용되는 브레이크 휠이 있는 RSK-WGZ 유형 드럼 톱니 커플링

Name: 슈 브레이크에 일반적으로 사용되는 브레이크 휠이 있는 RSK-WGZ 유형 드럼 톱니 커플링
Rating: 5 (99 reviews)

문의하기

사양
설명

사양

중간 샤프트 또는 슬리브를 통해 연결된 기어 커플링의 경우 중간 샤프트 또는 슬리브가 지나치게 길거나 무겁거나 높은 회전 속도에서 작동할 때 임계 속도를 확인해야 합니다.

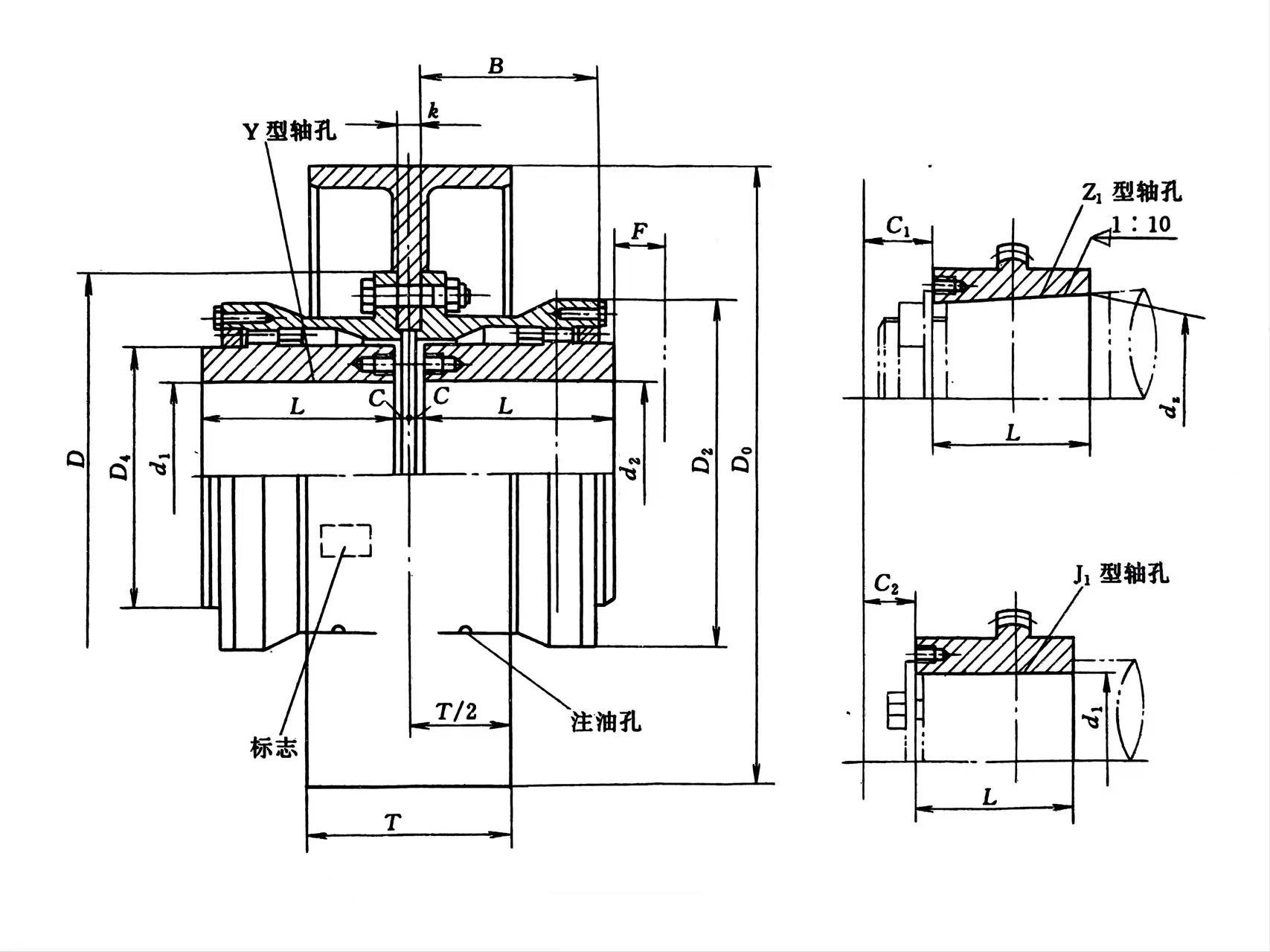

모델	공칭 토크 Tn/N.m	허용 속도 n/r.min-1	축 구멍 직경 d1\d2	축 구멍 길이 L		D0	D	D2	D4	B	F	C	C1	C2	무게 m/kg	관성 모멘트 I/kg.m2	윤활 그리스 복용량 /ml
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100,110,120,125	212	162							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
WGZ14	160000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190,200,220	352	282								78
			240,250,260	410	330								--	10

설명

기어 커플링은 비동선형 샤프트용 고토크 기계식 커넥터로, 슬리브의 내부/외부 기어 톱니를 사용하여 각도, 반경 방향 및 축 방향 오정렬을 보상하면서 동력을 전달합니다. 긴 수명을 위해 적절한 윤활 및 유지 관리가 필요하지만 높은 출력 밀도와 신뢰성이 중요한 제철소, 펌프, 컨베이어와 같은 중공업 용도에 이상적입니다.

작동 원리

구성 요소: 두 개의 허브(외부 기어 톱니 포함)가 각 샤프트에 부착되고 슬리브(내부 기어 톱니 포함)로 연결됩니다.

오정렬 보상: 기어 톱니는 샤프트 간의 각도(좌우), 방사형(오프셋) 및 축(끝에서 끝) 오정렬을 처리하기 위해 구부리고 이동하는 것을 허용합니다.

토크 전달: 크라운형 기어 톱니 사이의 높은 표면 접촉은 탁월한 비틀림 강성과 함께 효율적이고 높은 토크 동력 전달을 제공합니다.

주요 기능 및 이점

높은 토크: 매우 높은 토크 부하를 처리할 수 있습니다.

소형: 높은 중량 대비 출력 비율을 제공하여 좁은 공간에 적합합니다.

신뢰성: 적절한 윤활로 긴 사용 수명을 제공합니다.

다용도: 다양한 요구에 맞게 다양한 구성(단일/이중 결합, 고정/유연 반쪽)으로 제공됩니다.

응용

롤 드라이브(철강, 제지 산업)

펌프, 팬, 컨베이어

발전설비

유지보수

기어 톱니를 보호하기 위해 주기적인 윤활(그리스)이 필요합니다.

설치 중 올바른 정렬은 신뢰성과 수명을 위해 매우 중요합니다.
