디스크 브레이크와 관련된 응용 분야에 적합한 브레이크 디스크가 있는 RSK-WGP 유형 드럼 기어 커플링

Name: 디스크 브레이크와 관련된 응용 분야에 적합한 브레이크 디스크가 있는 RSK-WGP 유형 드럼 기어 커플링
Rating: 5 (99 reviews)

문의하기

이전: 장거리 및 대변위 보상을 위한 RSK-WGT 유형 중간 슬리브 드럼형 기어 커플링 다음: 다음 글이 없습니다

사양
설명

사양

이 애플리케이션은 컴팩트한 레이아웃, 동기화된 제동 및 변속기 정밀도에 대한 높은 요구 사항을 부과합니다.

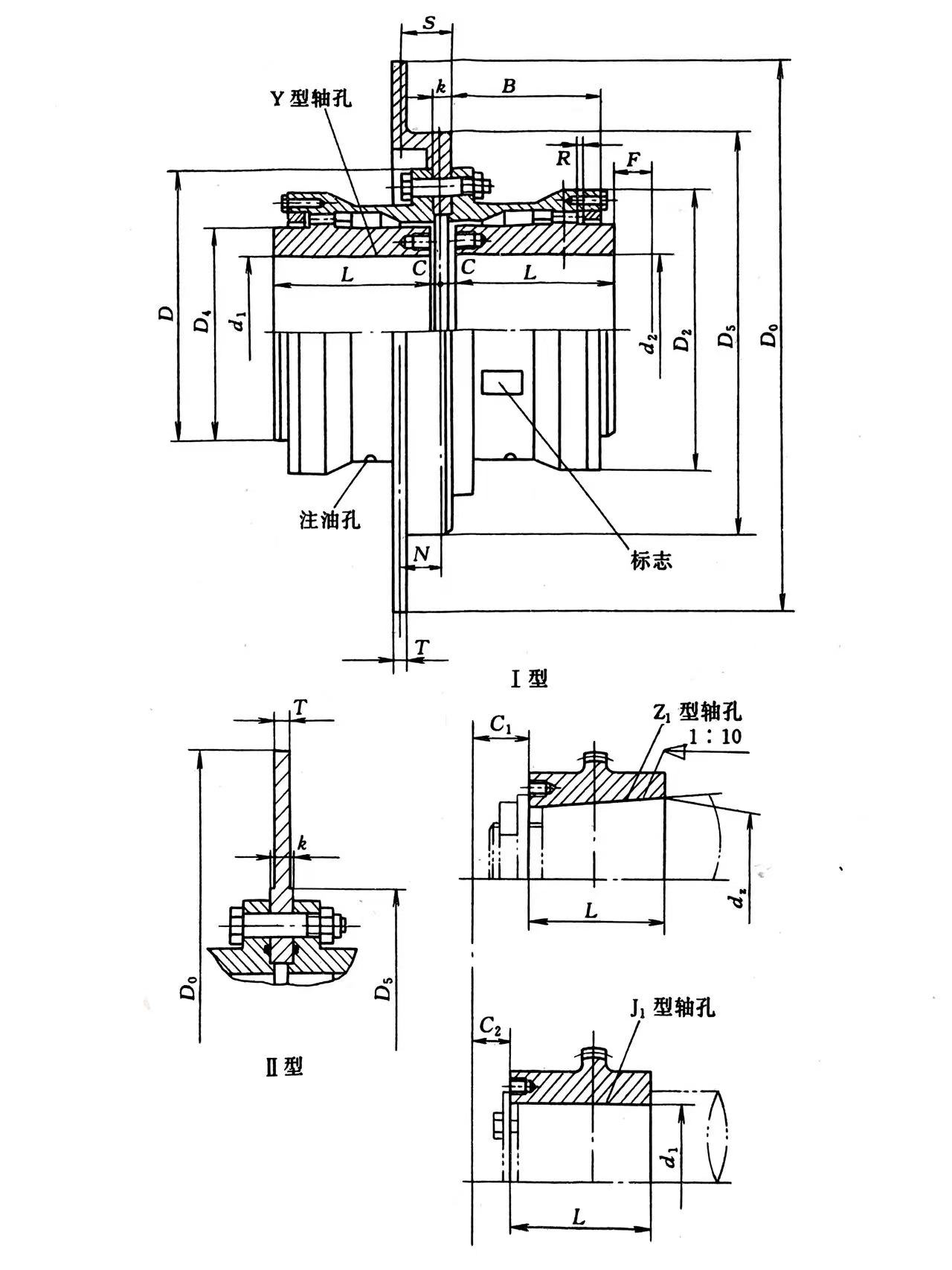

모델	공칭 토크 Tn/N.m	허용 속도 n/r.min-1	축 구멍 직경 d1\d2	L 축 구멍 길이 L		D0	D	D2	D4	B	F	N	R	C	C1	C2	무게 m/kg	관성 모멘트 I/kg.m2	윤활 그리스 복용량 /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100,110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100,110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100,110,120,125	212	167										48
			130,140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100,110,120,125	212	167										48	28
			130,140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100,110,120,125	212	167									8	51	32
			130,140,150	252	202										56
			160,170,180	302	242										66
WGP12	80000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130,140,150	252	202										56	32
			160,170,180	302	242										66
			190,200	352	282										76
WGP13	112000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160,170,180	302	242										66	32
			190,200,220	352	282										76
WGP14	160000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190,200,220	352	282										78
			240,250,260	410	330										--	10

설명

기어 커플링은 비동선형 샤프트용 고토크 기계식 커넥터로, 슬리브의 내부/외부 기어 톱니를 사용하여 각도, 반경 방향 및 축 방향 오정렬을 보상하면서 동력을 전달합니다. 긴 수명을 위해 적절한 윤활 및 유지 관리가 필요하지만 높은 출력 밀도와 신뢰성이 중요한 제철소, 펌프, 컨베이어와 같은 중공업 용도에 이상적입니다.

작동 원리

구성 요소: 두 개의 허브(외부 기어 톱니 포함)가 각 샤프트에 부착되고 슬리브(내부 기어 톱니 포함)로 연결됩니다.

오정렬 보상: 기어 톱니는 샤프트 간의 각도(좌우), 방사형(오프셋) 및 축(끝에서 끝) 오정렬을 처리하기 위해 구부리고 이동하는 것을 허용합니다.

토크 전달: 크라운형 기어 톱니 사이의 높은 표면 접촉은 탁월한 비틀림 강성과 함께 효율적이고 높은 토크 동력 전달을 제공합니다.

주요 기능 및 이점

높은 토크: 매우 높은 토크 부하를 처리할 수 있습니다.

소형: 높은 중량 대비 출력 비율을 제공하여 좁은 공간에 적합합니다.

신뢰성: 적절한 윤활로 긴 사용 수명을 제공합니다.

다용도: 다양한 요구에 맞게 다양한 구성(단일/이중 결합, 고정/유연 반쪽)으로 제공됩니다.

응용

롤 드라이브(철강, 제지 산업)

펌프, 팬, 컨베이어

발전설비

유지보수

기어 톱니를 보호하기 위해 주기적인 윤활(그리스)이 필요합니다.

설치 중 올바른 정렬은 신뢰성과 수명을 위해 매우 중요합니다.
