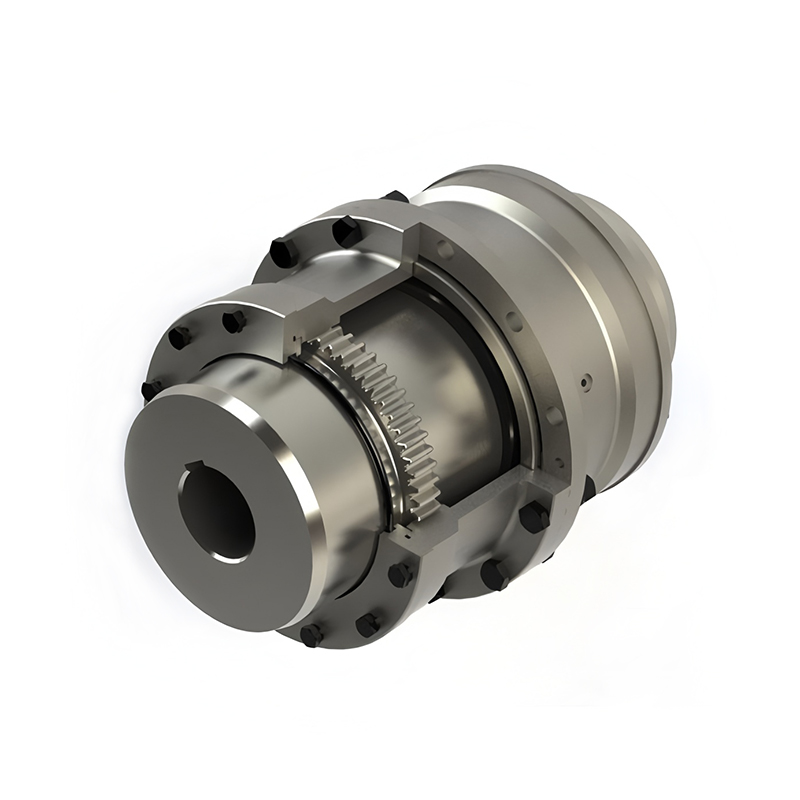

RSK-GICL 드럼 기어 커플링 와이드 타입 고하중 및 토크 전달

문의하기

PREV: RSK-GIICL 크라운형 기어 커플링 좁은 유형 탁월한 각도 및 반경 방향 오정렬 보상 다음: No next article

사양
설명하다

사양

상당한 각도 및 반경 방향 변위를 허용합니다.

높은 부하 용량 및 토크 전달

높은 신뢰성과 긴 서비스 수명

고속에 대한 적합성

윤활 및 유지 관리가 필요합니다.

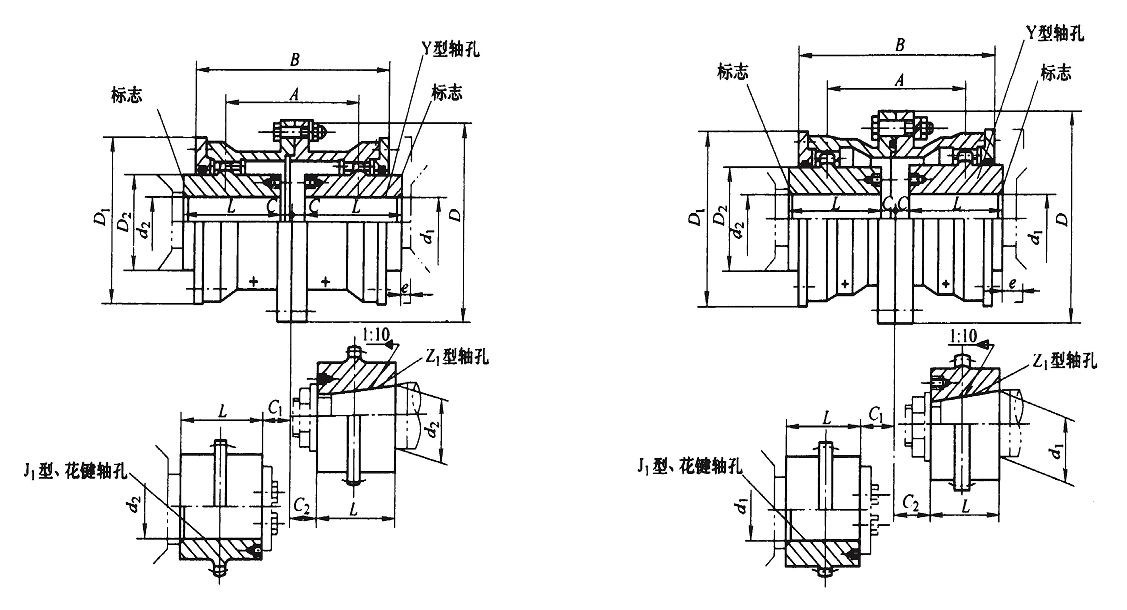

부품번호	공칭 토크 Tn/kN·m	허용 속도 n/r・min⁻¹	축 구멍 직경	축 구멍 길이		D	D₁	D²	B	A	C	C₁	C2	e	관성 회전 /kg·m²	윤활 용량 /mL	무게 /kg
			d₁,d₂,d₃	Y	J₁,J₄
			mm
GICL1	800	7100	16,18,19	42	--	125	95	60	115	75	20	--	--	30	0.009	55	5.9
			20,22,24	52	38						10	--	24
			25,28	62	44						2.5	--	19
			30,32,35,38	82	60							15	22
GICL2	1400	6300	25,28	62	44	145	120	75	135	88	10.5	--	29		0.02	100	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
GICL3	2800	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25		0.047	140	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107								35
GICL4	5000	5400	32,35,38	82	60	195	165	115	178	125	14	37	32		0.091	170	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
GICL5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28		0.167	270	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GICL6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35		0.267	380	48.2
			60,63,65,70,71,75	142	107						4	20
			80,85,90	172	132							22	43
GICL7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35		0.453	570	68.9
			80,85,90,95	172	132							22	43
			100	212	167								48
GICL8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35		0.646	660	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48
GICL9	26500	3500	70,71,75	142	107	315	270	200	284	208	10	45	45		1.036	700	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167								48
GICL10	42500	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43		1.88	900	156.7
			100,110,120,125	212	167							22	49
			130,140	252	202							29	54
GICL11	6000	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130,140,150	252	202								54
			160	302	242								64
GICL12	8000	2600	120	212	167	440	380	290	416	313	6	57	57		5.08	2000		305.1
			130,140,150	252	202							29	55
			160,170,180	302	242								68
GICL13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57		10.06	3000		419.4
			160,170,180	302	242							32	70
			190,200	352	282								80
GICL14	160000	2100	160,170,180	302	242	520	465	360	532	415	8	42	70		16.774	4500	593.9
			190,200,220	352	282							32	80
GICL15	224000	1900	190,200,220	352	282	580	510	400	556	429	10	34	80		26.55	5000	783.3
			240,250	410	330							38	--
GICL16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240,250,260	410	330							38	--
			280	470	380
GICL17	400000	1500	220	352	282	720	645	495	672	512	10	74	80		69	10000	1305
			240,250,260	410	330							39	--
			280,300	470	380
GICL18	500000	1400	240,250,260	410	330	775	675	520	702	524	10	46	--		96.16	11000	1626
			280,300,320	470	380							41
GICL19	630000	1300	260	410	450	815	715	560	744	560	10	67	--		115.6	13000	1773
			280,300,320	470	380							41
			340	550	450
GICL20	710000	1200	280,300,320	470	380	855	755	585	786	595	13	44	--		167.41	16000	2263
			340,360	550	450
GICL21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	--		215.7	20000	2593
			340,360,380	550	450							44
			400	650	540
GICL22	950000	950	340,360,380	550	450	960	840	665	830	632	13	44	--	60	278.07	26000	3036
			400,420	650	540
GICL23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	--		379.4	29000	3668
			400,420,450	650	540							48
GICL24	1250000	875	380	550	450	1050	925	730	890	685	15	46	--		448.1	3200	3946
			400,420,450,480	650	540							50
GICL25	1400000	850	400,420,450	650	540	1120	970	770	930	724	15	50	--		564.64	34000	4443
			480,500
GICL26	1600000	825	420,450,480,500,530	650	540	1160	990	800	950	733	15	50	--		637.4	37000	4791
GICL27	1800000	800	450,480,500	650	540	1210	1060	850	958	739	15	55	--	70	866.26	45000	5758
			530,460	800	680
GICL28	2000000	770	480,500	650	540	1250	1080	890	1034	805	20	55	--		1020.75	47000	6232
			530,560,600,630	800	680
GICL29	2800000	725	500	650	540	1340	1200	960	1034	792	20	57	--	80	1450.84	50000	7549
			530,560,600,630	800	680							55
GICL30	3500000	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	--		1974.17	59000	9541
			670	--	780

설명하다

I. 핵심 구조적 특징

드럼 모양의 치아 디자인: 이것이 가장 독특한 특징입니다. 외부 기어 슬리브의 톱니 끝과 측면은 구형 드럼 모양으로 가공되어 내부 기어 링의 직선 또는 약간 수정된 톱니와 맞물립니다. 이 디자인은 기존의 직선 톱니 커플링과 근본적으로 구별됩니다.

기본 유형 구조: GICL은 "기본 유형"입니다. 일반적으로 드럼 모양의 외부 톱니가 있는 두 개의 샤프트 슬리브와 볼트로 연결된 직선(또는 약간 수정된) 톱니가 있는 하나의 내부 기어 링으로 구성됩니다. 구조는 비교적 컴팩트합니다.

간극 및 윤활: 치아 사이에 적절한 측면 간극이 있습니다. 내부에는 윤활 그리스(일반적으로 리튬 기반 그리스 또는 극압 기어 오일)가 채워져 마모를 줄이고 열을 발산합니다.

II. 탁월한 성능 특성

상당한 각도 및 반경 방향 변위를 허용합니다.

각도 보정: 일반적으로 1°~1.5°의 각도 정렬 오류가 허용됩니다. 드럼 모양의 톱니 디자인을 통해 톱니 접촉점이 정렬 불량에 따라 원활하게 이동하여 직선형 톱니 커플링에서 흔히 발생하는 모서리 하중과 응력 집중을 방지합니다.
방사형 보상: 어느 정도의 평행 오프셋(반경 변위)을 허용합니다.
축 보상: 드럼 톱니의 곡면으로 인해 소량의 축 플로트도 흡수할 수 있습니다.
포괄적인 보상 기능: 다방향 변위를 동시에 보상할 수 있어 전형적인 유연한 커플링입니다.

높은 부하 용량 및 토크 전달:

여러 개의 톱니가 동시에 맞물려 톱니 표면의 접촉 면적이 커지고 단위 압력이 낮아집니다. 이를 통해 매우 높은 토크를 전달할 수 있어 중부하 작업에 적합합니다.

높은 신뢰성과 긴 서비스 수명:

드럼 모양의 톱니는 응력 집중을 방지하여 톱니 측면이 균일하게 마모되도록 합니다.
좋은 윤활 환경은 마모와 부식을 최소화합니다.
적절한 정렬과 유지 관리를 통해 사용 수명이 매우 깁니다.

고속에 대한 적합성:

동적 밸런싱을 효과적으로 수행할 수 있어 중속~고속 작동 조건에 적합합니다.

윤활 및 유지 관리가 필요합니다.

이는 특징이지만 단점으로도 볼 수 있습니다. 주기적인 윤활 그리스 보충과 밀봉상태 점검이 필요하여 유지보수가 필요한 커플링으로 분류됩니다. 오일 누출로 인해 마모가 가속화되므로 씰(일반적으로 O-링 또는 립 씰)의 신뢰성이 중요합니다.

III. 적용특성

일반적인 응용 분야:

중장비 야금 기계(압연기, 교정기)
광산 기계(분쇄기, 볼밀, 컨베이어)
해양 추진 시스템(주 엔진과 기어박스 사이의 연결)
대규모 펌프 및 팬
발전 장비(예: 터빈 발전기 세트의 보조 장비 연결)
심각한 설치 오류 또는 작동 변위가 있는 기타 중저속 대형 드라이브 시스템.
