RSK-GIICLZ 드럼 기어 커플링 중부하 동력 전달 용도를 위한 좁은 유형 중간 샤프트

Name: RSK-GIICLZ 드럼 기어 커플링 중부하 동력 전달 용도를 위한 좁은 유형 중간 샤프트
Rating: 5 (99 reviews)

문의하기

이전: RSK-GICLZ 드럼 기어 커플링 와이드 타입 중간 샤프트 산업 응용 분야에 사용되는 맞춤화 다음: 다음 글이 없습니다

사양
설명

사양

RSK-GIICLZ 유형 중간 샤프트 드럼 기어 커플링은 GICLZ 시리즈의 향상된 변형으로, 중부하 작업, 초장거리 구동 시스템용으로 특별히 설계되었습니다. 이 모델은 고강도 중간 샤프트 및 두꺼워진 기어 링과 같은 중요한 부분을 강화하여 더 높은 토크 용량과 충격 저항을 제공합니다. 이는 야금 연속 주조기, 항만 크레인, 대규모 광산 컨베이어와 같이 드라이브 신뢰성, 서비스 수명 및 극도의 정렬 불량 보상에 대한 엄격한 요구 사항이 있는 중부하 동력 전달 응용 분야에 적합합니다.

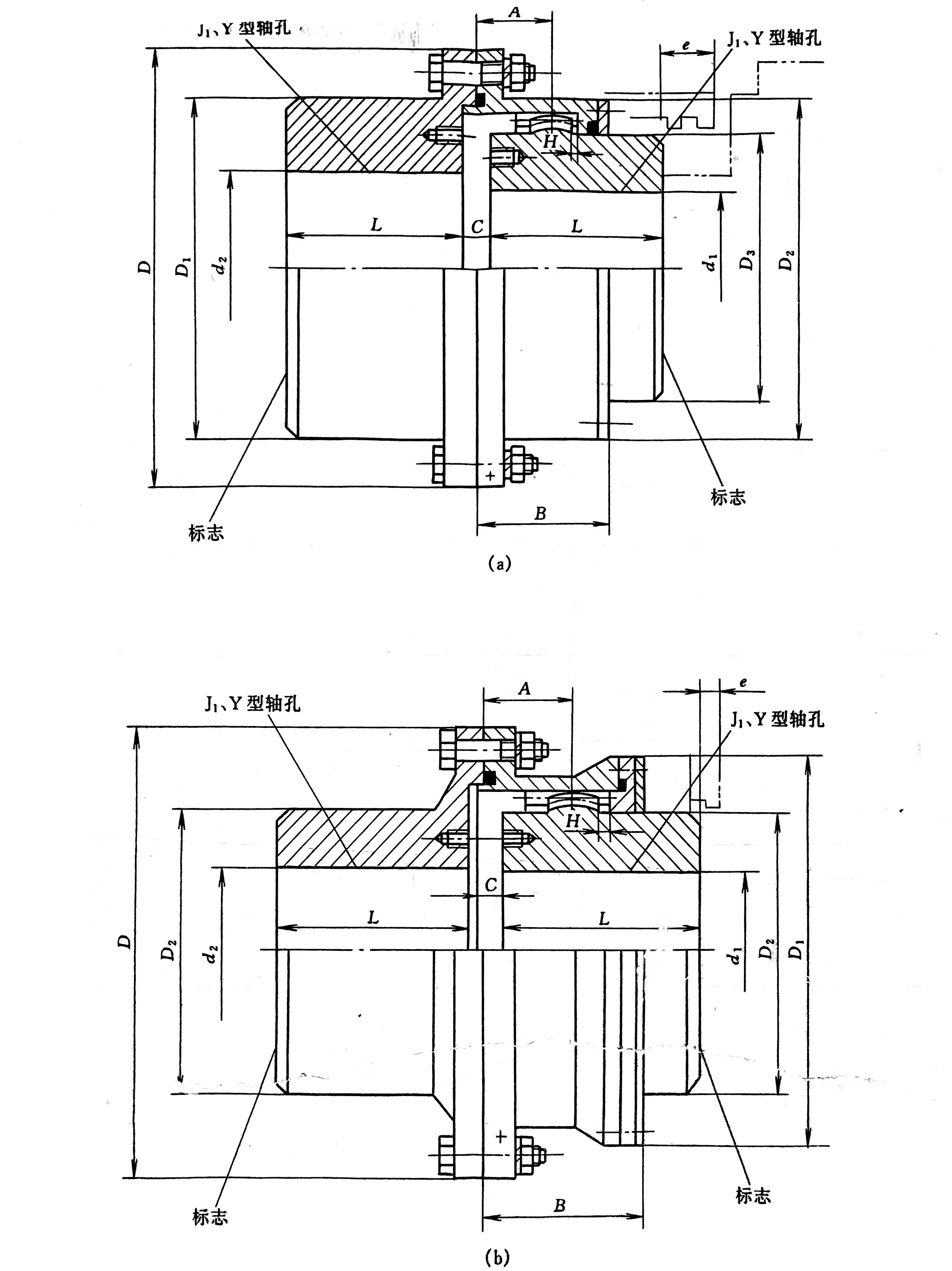

모델	공칭 토크 Tn/N.m	허용 속도 n/r.min-1	축 구멍 직경 d1\d2	축 길이 L		D	D1	D2	D3	C	H	A	B	e	윤활유 복용량 /ml	질량m/kg	관성 모멘트 I/kg.m2
				Y	J1
GIICLZ1	400	4000	16,18,19	42	--	103	71	71	50	8	2	18	38	38	31	3.5	0.016
			20,22,24	52	38											3.3	0.015
			25,28	62	44											3.5	0.016
			30,32,35,38	82	60											4.1	0.02
			40,42,45,48,50	112	84											5.7	0.028
GIICLZ2	710	4000	20,22,24	52	38	115	83	83	60	8	2	21	44	42	42	5.3	0.027
			25,28	62	44											4.8	0.025
			30,32,35,38	82	60											5.7	0.028
			40,42,45,48,50,55,56	112	84											7.2	0.032
			60	142	107											9.2	0.04
GIICLZ3	1120	4000	22,24	52	38	127	95	95	75	8	2	22	45	42	42	3.8	0.036
			25,28	62	44											7.8	0.044
			30,32,35,38	82	60											7.6	0.044
			40,42,45,48,50,55,56	112	84											9.8	0.053
			60,63,65,70	142	107											12.5	0.067
GIICLZ4	1800	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	53	10.5	0.085
			40,42,45,48,50,55,56	112	84											13.5	0.102
			60,63,65,70,71,75	142	107											16.5	0.156
			80	172	132											19.4	0.195
GIICLZ5	3150	4000	40,42,45,48,50,55,56	112	84	167	134	134	105	10	2.5	27.5	54	42	77	18.1	0.176
			60,63,65,70,71,75	142	107											23.1	0.207
			80,85,90	172	132											28.5	0.25
GIICLZ6	5000	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	91	23.9	0.3
			60,63,65,70,71,75	142	107											29.3	0.356
			80,85,90,95	172	132											35.4	0.417
			100,105	212	167											36.2	0.426
GIICLZ7	7100	3750	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	108	29.6	0.46
			60,63,65,70,71,75	142	107											36.3	0.53
			80,85,90,95	172	132											43.8	0.63
			100,105,110,115	212	167											54.3	0.76
GIICLZ8	10000	3300	55,56	112	84	230	186	186	155	12	3	33.5	71	47	161	37.8	0.73
			60,63,65,70,71,75	142	107											46.1	0.86
			80,85,90,95	172	132											54.9	0.1
			100,110,115,120,125	212	167											67.4	1.19
GIICLZ9	16000	3000	65,70,71,75	142	107	256	222	212	180	12	3	34.5	37	47	184	60	1.43
			80,85,90,95	172	132											71.8	1.66
			100,110,120,125	212	167											88	2.0
			130,135,140,150	252	202											104.4	2.3
GIICLZ10	22400	2650	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	276	76.1	2.32
			80,85,90,95	172	132											91.1	2.7
			100,110,120,125	212	167											111.4	2.74
			130,135,140,150	252	202											133.5	4.9
GIICLZ11	35500	2350	110,120,125	212	167	325	250	276	235	14	3.5	40.5	85	47	322	137	5.64
			130,140,150	252	202											162.4	6.5
			160,170,175	302	242											193	9.56
GIICLZ12	50000	1850	130,140,150	252	202	362	286	313	270	16	4	44.5	95	49	404	212.8	11.05
			160,170,180	302	242											268	12.37
			190,200	352	282											290	15.72
GIICLZ13	71000	1850	150	252	242	412	322	350	300	18	4.5	49	104	49	585	272.3	15.72
			160,170,180,185	302	282											320	18.14
			190,200,220,225	352	330											370	25.36
GIICLZ14	112000	3300	70,180,185	302	282	462	420	335	--	22	5.5	86	148	63	1600	389	27.6
			190,200,220	352	330											438	30.7
			240,250	410	380											509	34.4
GIICLZ15	180000	1500	190,200,220	352	282	512	470	380	--	22	5.5	91	158	63	2100	566	49.7
			240,250,260	410	330											650	55.9
			280,295	470	380											740	62.3
GIICLZ16	250000	1300	220	352	282	580	430	430	--	28	7	104.5	177	67	2500	751	84.8
			240,250,260	410	330											857	94.9
			280,300,320	470	380											974	105.4
GIICLZ17	355000	1200	250,260	410	330	644	582	490	--	28	7	99	182	67	2700	1110	155.3
			280,290,300,320	470	380											1255	173
			340,360,365	550	450											1465	195
GIICLZ18	500000	1050	280,290,300,320	470	380	726	658	540	--	28	8	111	215	75	3900	1580	278
			340,360,380	550	450											1830	315
			400	650	540											2160	362
GIICLZ19	710000	950	300,320	470	380	818	748	630	--	32	9	116	220	75	5000	2115	490
			340,360,380	550	450											2457	558
			400,420,440,450,460	650	540											2892	645
GIICLZ20	1000000	800	360,380	550	450	928	838	720	--	32	10.5	123.5	235	75	6200	3223	960
			400,420,440,450,460	650	540											3793	1109
			480,500
			530,540	800	680											4680	1340
GIICLZ21	1400000	750	400,420,440,450,460	650	540	1022	928	810	--	40	11.5	127.5	245	75	7000	4780	1740
			480.500
			530,560,600	800	680											5905	2111
GIICLZ22	1800000	650	450,460,480,500	650	540	1134	1036	915	--	40	13	131	255	75	8700	6069	2805
			530,560,600,630	800	680
			670,680	900	780											7504	3409
GIICLZ23	2500000	600	530,560,600,630	800	680	1282	1178	1030	--	50	14.5	149.5	290	80	15000	9633	5663
			670,700,710,750,770	900	780											11133	6555
GIICLZ24	3550000	550	560,600,650	800	680	1428	1322	1175	--	50	16.5	158.5	305	80	18000	12460	9322
			670,710,750	900	780											14465	10731
			800,850	1000	880											16110	11905
GIICLZ25	5000000	460	670,700,710,750	900	780	1644	1538	1390	--	50	19	162.5	310	80	23000	19837	20697
			800,850	1000	880											22381	23346
			900,950	--	980											24765	25652
			1000,1040		1100											27797	28793

설명

I. 핵심 장점(평기어 커플링 대비)

뛰어난 각도 및 방사형 오정렬 보상

배럴형 디자인: 외부 톱니의 외부 가장자리는 구형(배럴) 모양으로 가공되어 더 큰 백래시를 제공합니다.
효과: 내부 치아와 외부 치아가 더 큰 각도로 맞물릴 수 있도록 하고 특정 방사형 오프셋을 수용합니다. 일반적으로 각도 보정은 1°30′에 도달할 수 있으며 방사형 보정은 스퍼 기어 커플링보다 훨씬 더 좋습니다. 이것이 가장 근본적인 장점입니다.

높은 부하 용량, 낮은 마모, 긴 수명

표면 접촉: 오정렬 상태에서 배럴형 톱니는 표면 접촉을 유지하여 스퍼 톱니에서 흔히 발생하는 가장자리 하중과 응력 집중을 방지합니다.
효과적인 하중 분산: 하중이 톱니 폭 전체에 더욱 고르게 분산되어 단위 면적당 압력이 줄어듭니다.
효과: 커플링의 부하 용량과 충격 저항이 크게 증가하는 동시에 마모가 줄어들고 서비스 수명이 연장됩니다.

자동 정렬 및 셀프 센터링 기능

배럴형 톱니의 구형 맞물림 특성은 어느 정도 "자기 적응성"을 제공합니다. 설치 오류나 기초 정착으로 인한 사소한 정렬 불량을 자동으로 조정하여 연결된 장비의 베어링을 보호할 수 있습니다.

II. 구조적 및 기타 특성

컴팩트한 구조, 높은 토크 전달

동일한 크기의 경우 배럴형 기어 커플링은 더 높은 토크를 전달할 수 있어 높은 체적 효율성을 제공합니다.

윤활 및 밀봉 필요

윤활: 견고한 이동식 커플링이므로 톱니 표면에는 마모와 열 발생을 최소화하기 위해 우수한 윤활(일반적으로 오일 또는 그리스)이 필요합니다.
씰링: 표준 장비에는 윤활유 누출 및 외부 오염 물질의 유입을 방지하기 위한 O-링 또는 립 씰과 같은 씰이 포함됩니다. 씰의 신뢰성은 커플링의 수명에 직접적인 영향을 미칩니다.

높은 신뢰성, 가혹한 조건에 적합

내구성으로 인해 RSK-GIICL 유형 커플링은 연속 작동, 고하중, 중속 및 고속, 약간의 정렬 불량과 관련된 응용 분야에 널리 사용됩니다. 예: 야금 압연기, 광산 기계, 무거운 리프팅 장비, 해양 추진 시스템 및 발전기.

회사

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

Jiangsu Rokang Heavy Industry Technology Co., Ltd.는 8천만 위안 이상의 고정 자산을 보유하고 있으며 기계 설계, 정밀 제조, 열처리, 용접 등 분야의 전문 인력 팀을 갖추고 있습니다. 회사는 원스톱 완벽한 가공 시설과 측정, 물리화학, 동적 테스트 등 일련의 품질 검사 시스템을 갖추고 있으며 종합적인 기계 가공 능력을 보유하고 있습니다. 수년간 회사는 볼 케이지형 등속 유니버설 커플링, 크로스 샤프트형 유니버설 커플링, 드럼 기어 커플링의 연구 개발 및 제조에 전념해 왔습니다. 군수 및 지역 연구 기관, PLA 해군 사관학교 동력 공학과와 긴밀한 산학연 협력을 수행하며 정밀, 중하중, 고속 분야로 지속적으로 확장해 왔습니다. 제품은 우수한 성능으로 외국 유명 브랜드 제품을 성공적으로 대체했으며 공정 기술은 국제 선진 수준에 도달했습니다. 제품은 기중 운송, 야금 기계, 금속 압연, 건설 기계, 광산 기계, 석유화학, 섬유 기계, 군용 선박, 장갑차, 철도 기관차, 특수 차량 등 다양한 분야에서 널리 사용되고 있습니다. 제품 품질과 서비스는 많은 사용자로부터 인정과 찬사를 받았으며 유럽, 미국, 러시아, 중동, 인도 등 국가 및 지역으로 수출되고 있습니다. 중국 공급업체 RSK-GIICLZ 드럼 기어 커플링 중부하 동력 전달 용도를 위한 좁은 유형 중간 샤프트, Rokang 제공 도매 RSK-GIICLZ 드럼 기어 커플링 중부하 동력 전달 용도를 위한 좁은 유형 중간 샤프트. 회사는 항상 "품질 제일, 정직 경영, 고객 우선"의 경영 이념을 고수해 왔습니다. 우수한 제품, 합리적인 가격, 세심한 서비스로 귀사와 함께 빛나는 경력을 창조하고자 합니다!
