동력 전달을 위한 RSK 공장 표준 사문석 스프링 그리드 커플링

Name: 동력 전달을 위한 RSK 공장 표준 사문석 스프링 그리드 커플링
Rating: 5 (99 reviews)

문의하기

이전: RSK 사문석 스프링 그리드 커플링 이중 플랜지 유형 다음: 다음 글이 없습니다

사양
설명

사양

높은 토크 응용 분야를 위한 간단하고 비용 효율적인 커플링입니다.

내충격성, 진동 감쇠 및 다양한 하중에 대한 적응성은 장비에 대한 향상된 보호 기능을 제공합니다.

빠른 설치 및 제거로 시간과 노력이 절약됩니다.

매우 긴 서비스 수명

구조가 간단하고 유지보수가 용이함

낮은 설치 요구사항과 다양한 디자인

서펜타인 스프링 그리드 커플링의 설치 정확도 요구 사항은 일반 커플링보다 낮습니다.

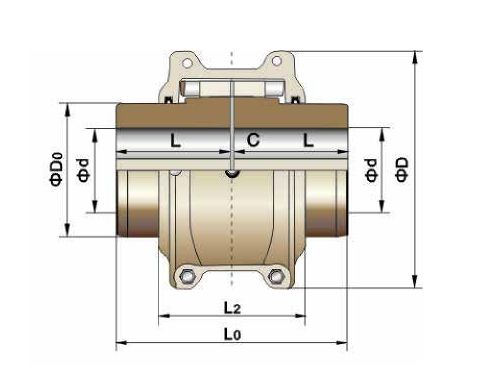

모델	공칭 토크/ 테네시 N. M	허용 속도/N rpm	최대 축 구멍 L mm	축 길이 L mm	길이 L0 mm	L2 mm	D mm	D0 mm	공간 C mm	무게 (구멍 없음) kg	관성모멘트I Kg.m2	오일 차지 kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

설명

높은 토크 응용 분야를 위한 간단하고 비용 효율적인 커플링입니다.

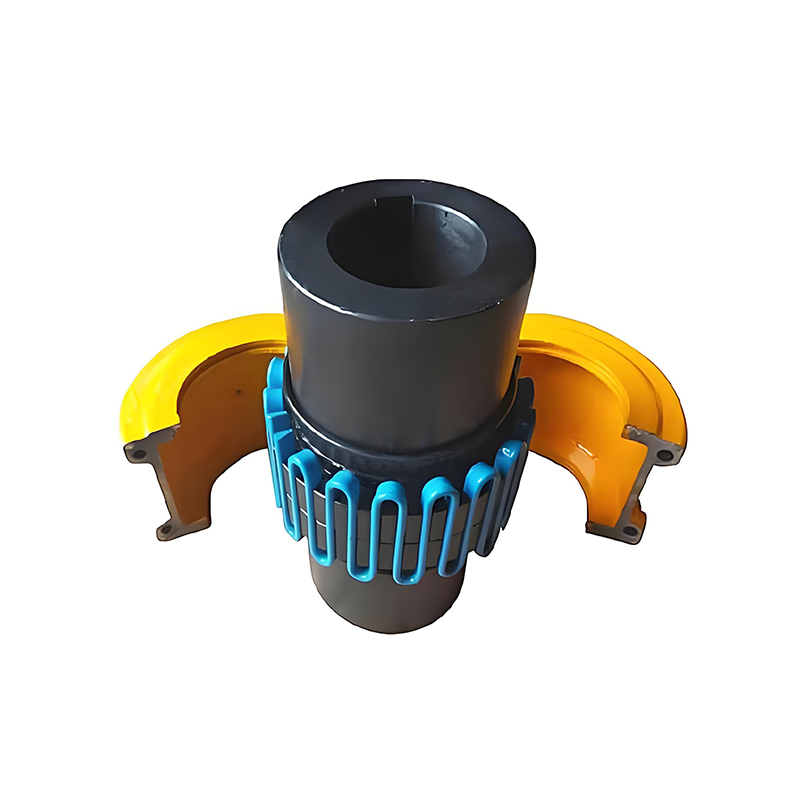

Jiangsu RSK 사문석 스프링 그리드 커플링은 기어 커플링의 높은 토크 용량과 탄성 커플링의 유연성을 결합하여 중형 및 대형 커플링 중에서 더 간단하고 이상적인 옵션입니다. 빠른 분해 설계로 설치 및 제거의 어려움이 완전히 제거되어 보다 경제적이고 안정적인 커플링 솔루션을 제공합니다.

충격 저항, 진동 감쇠 및 다양한 하중에 대한 적응성은 장비에 대한 향상된 보호 기능을 제공합니다.

RSK 서펜타인 스프링 그리드 커플링의 톱니 표면은 여러 곡면으로 구성되어 있어 하중 변화에 따라 접촉 면적이 달라질 수 있습니다. 이 설계를 통해 커플링은 하중 충격과 가변 하중을 더 잘 견딜 수 있어 시동 중이나 고르지 못한 하중 조건에서 더 큰 안전성을 보장합니다. 더욱이, 스프링의 유연한 전달은 상당한 양의 진동력을 흡수합니다. 감쇠 효과는 충격 진동을 36% 이상 감소시켜 동력 전달 시스템을 위한 진정한 충격 및 진동 필터가 됩니다.

빠른 설치 및 제거로 시간과 노력이 절약됩니다.

RSK는 커플링 설치 및 분해의 어려움과 비효율성을 해결하기 위해 새로운 신속 분해 커플링을 개발했습니다. 테이퍼형 표면 인터페이스를 채택하고 단면에 여러 개의 고강도 볼트를 활용하여 힘을 가하여 확장 및 연결 효과를 모두 얻습니다. 이 디자인은 설치 중 여유 끼워 맞춤을 허용하는 동시에 억지 끼워 맞춤 성능을 제공하여 기존 억지 끼워 맞춤 제품에 비해 시간을 70% 이상 절약합니다.

매우 긴 서비스 수명.

원추형 스프링은 고강도 합금강으로 제조되며 엄격한 열처리 공정을 거쳐 우수한 강성과 유연성을 달성합니다. 스프링 표면은 정밀 샌드블라스팅 처리되어 표면층의 분자 구조를 압축하여 내마모성이 향상되고 수명이 연장됩니다.

구조가 간단하고 유지관리가 용이합니다.

설치 요구 사항이 낮고 디자인이 다양합니다.

서펜타인 스프링 그리드 커플링의 설치 정확도 요구 사항은 일반 커플링의 설치 정확도 요구 사항보다 낮습니다. 스프링은 하프 커플링 슬리브의 톱니 홈 내에서 자유롭게 회전할 수 있으므로 두 샤프트 사이에 상당한 반경 방향, 각도 및 축 방향 편차가 허용됩니다. 이러한 편차가 특정 범위 내에서 유지되는 한 동력 전달 성능에 영향을 미치지 않으며 소음이 발생하거나 수명을 저하시키지 않습니다.
