Wholesale RSK-Z2 손쉬운 조립과 고정밀 포지셔닝으로 복잡한 강철 적재를 위한 고토크 전달 확장 슬리브

홈 / 제품 / 잠금 어셈블리 / RSK-Z2 손쉬운 조립과 고정밀 포지셔닝으로 복잡한 강철 적재를 위한 고토크 전달 확장 슬리브

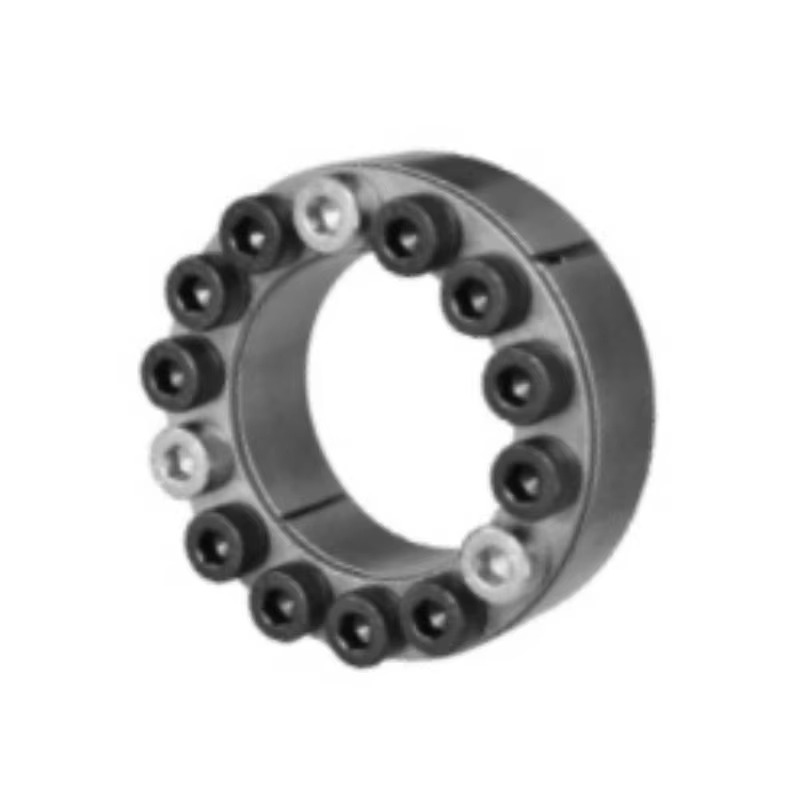

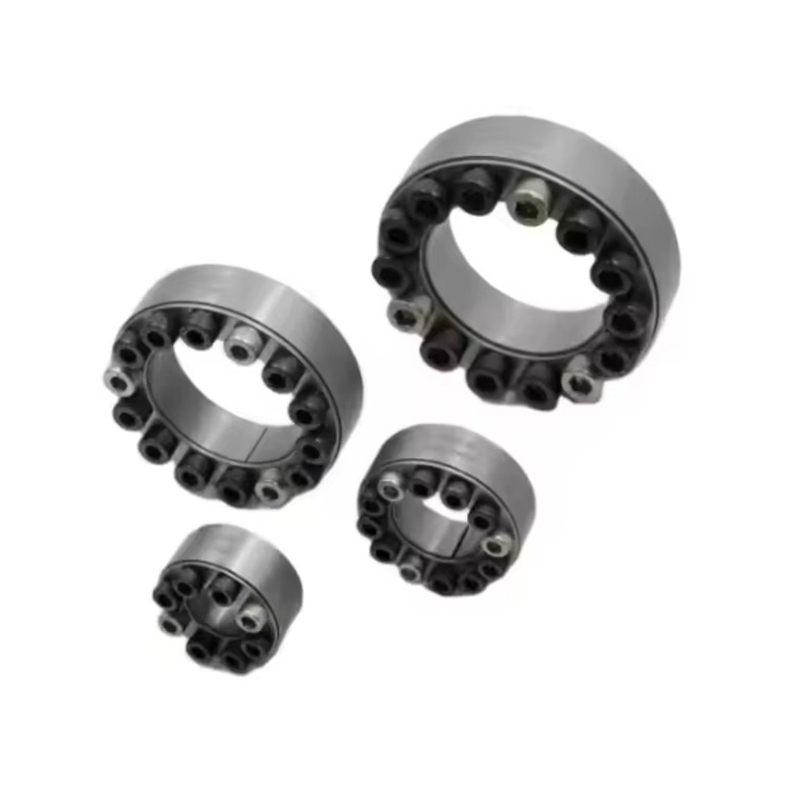

RSK-Z2 손쉬운 조립과 고정밀 포지셔닝으로 복잡한 강철 적재를 위한 고토크 전달 확장 슬리브

RSK-Z2 손쉬운 조립과 고정밀 포지셔닝으로 복잡한 강철 적재를 위한 고토크 전달 확장 슬리브

문의하기
  • 사양
  • 설명하다
사양

크기(mm) 치수(mm) 정격부하 접촉압력(MPa) 잠금 나사 무게(약.kg)
L1 L2 축방향(kN) 토크(N·m) 샤프트(MPa) 허브(MPa) 체결력(N·m)
19×47×20 17 26 28 270 232 89 15 0.2
20×47×20 17 26 28 290 221 93 15 0.22
22×47×20 17 26 30 290 216 90 15 0.23
24×50×20 17 26 32 380 200 103 15 0.23
25×50×20 17 26 33 400 208 104 15 0.23
28×55×20 17 26 36 520 200 100 15 0.27
30×55×20 17 26 37 590 183 99 15 0.26
32×60×20 17 26 43 620 209 112 15 0.28
35×60×20 17 26 44 770 202 113 15 0.3
38×65×20 17 26 49 940 196 116 15 0.33
40×65×20 17 26 49 980 200 119 15 0.32
42×75×24 20 32 74 1560 193 125 37 0.57
45×75×24 20 32 74 1700 214 127 37 0.55
48×80×24 20 32 74 1830 216 122 37 0.6
50×80×24 20 32 75 1830 216 118 37 0.56
55×85×24 20 32 89 2490 198 140 37 0.65
60×90×24 20 32 92 2640 192 126 37 0.66
65×95×24 20 32 99 3240 202 136 37 0.72
70×105×28 24 38 124 4700 218 135 70 1.27
75×110×28 24 38 135 4800 185 119 70 1.33
80×120×28 24 38 137 5400 195 124 70 1.35
85×125×28 24 38 146 6300 185 130 70 1.45
90×130×28 24 38 148 6500 198 124 70 1.55
95×135×28 24 38 165 7800 173 134 70 1.65
100×145×33 29 45 187 9560 195 135 127 2.2
105×150×33 29 45 188 9750 178 125 127 2.4
110×155×33 29 45 195 10300 176 121 127 2.4
120×165×33 29 45 210 12630 175 128 127 2.6
125×170×33 29 45 210 13370 175 121 127 3.2
130×180×38 34 50 279 18030 167 116 127 3.6

크기(mm) 치수(mm) 정격부하 접촉압력(MPa) 잠금 나사 무게(약.kg)
L1 L2 축방향(kN) 토크(N·m) 샤프트(MPa) 허브(MPa) 체결력(N·m)
140×190×38 34 50 296 20800 162 123 127 3.8
150×200×38 34 50 326 24300 166 124 127 4.1
160×210×38 34 50 351 28300 163 129 127 4.5
170×225×44 38 58 392 33100 168 119 195 5.9
180×235×44 38 58 435 47700 172 131 195 6.1
190×250×52 46 66 502 39100 155 120 195 8.5
200×260×52 46 66 522 53500 150 121 195 9
210×275×56 50 72 605 63000 157 116 300 10.1
220×285×56 50 72 605 84300 158 127 300 11
240×305×56 50 72 743 90900 162 122 300 12.4
250×315×56 50 72 737 92200 158 145 300 12.8
260×325×56 50 72 840 109200 172 120 300 19.3
280×355×66 60 84 870 125900 143 114 410 21.1
300×375×66 60 84 974 141100 147 119 410 21.5
320×405×78 72 98 1312 212800 147 126 590 29.8
340×425×78 72 98 1338 222600 159 119 590 30
360×455×90 84 112 1560 296600 134 122 790 43.5
380×475×90 84 112 1633 307000 153 115 790 46.5
400×495×90 84 112 1683 325200 136 111 790 47
420×515×90 84 112 1800 385100 136 113 790 50
440×535×102 96 126 1900 441400 126 106 1000 65
450×545×102 96 126 2000 456000 126 102 1000 66
460×565×102 96 126 2070 465900 121 107 1000 67
470×585×102 96 126 2140 510000 128 92 1000 71
480×605×102 96 126 2200 528000 124 102 1000 71
500×635×102 96 126 2260 571600 128 99 1000 73
520×640×102 96 126 2280 580000 126 107 1000 80
530×630×102 96 126 2320 568000 116 91 1000 83.6
540×650×102 96 126 2340 624000 119 99 1000 82
560×670×102 96 126 2420 673000 119 99 1000 85
580×690×102 96 126 2480 742000 121 101 1000 88
600×710×102 96 126 2570 744000 115 96 1000 91
620×730×102 96 126 2571 808000 119 96 1000 93
630×740×102 96 126 2630 817000 112 99 1000 94
640×750×102 96 126 2720 882000 117 102 1000 96
660×770×102 96 126 2730 897000 116 97 1000 99
670×780×102 96 126 2750 925000 116 101 1000 101
680×790×102 96 126 2820 961000 110 96 1000 102
700×810×102 96 126 2846 965000 115 100 1000 104
710×820×102 96 126 2930 1030000 109 95 1000 106
720×830×102 96 126 2969 1118300 109 104 1000 107
740×850×102 96 126 3090 1083000 120 95 1000 110
