도매 RSK-Z1 쉬운 분해 풀림 방지 설계와 강철 키 홈을 갖춘 고부하 용량 확장 슬리브

홈 / 제품 / 잠금 어셈블리 / RSK-Z1 쉬운 분해 풀림 방지 설계와 강철 키 홈을 갖춘 고부하 용량 확장 슬리브

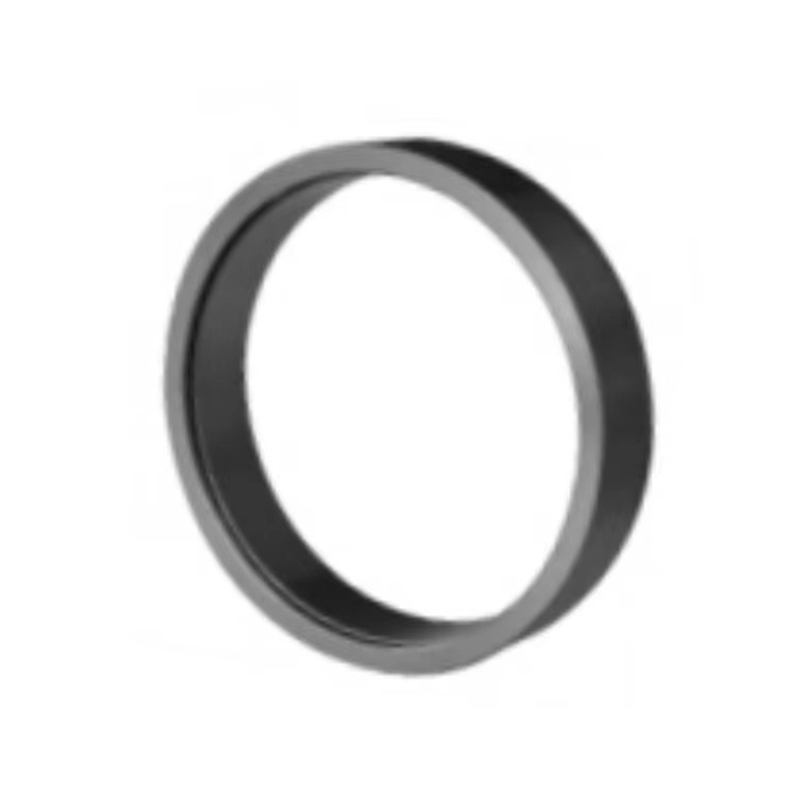

RSK-Z1 쉬운 분해 풀림 방지 설계와 강철 키 홈을 갖춘 고부하 용량 확장 슬리브

RSK-Z1 쉬운 분해 풀림 방지 설계와 강철 키 홈을 갖춘 고부하 용량 확장 슬리브

문의하기
  • 사양
  • 설명
사양

크기(mm) 치수(mm) 정격부하 접촉압력(MPa) 무게(약.kg)
L1 축방향(kN) 토크(N·m) 샤프트(MPa) 허브(MPa)
6×9×4.5 3.7 0.83 2 116 76 0.002
7×10×4.5 3.7 0.85 3 101 67 0.002
8×11×4.5 3.7 1.22 5 125 94 0.002
9×12×4.5 3.7 1.83 8 146 101 0.002
10×13×4.5 3.7 1.83 10 130 109 0.002
12×15×4.5 3.7 1.91 11 115 90 0.002
13×16×4.5 3.7 1.96 13 107 87 0.002
14×18×6.3 5.3 3.31 23 120 94 0.002
15×19×6.3 5.3 3.34 25 113 88 0.005
16×20×6.3 5.3 3.4 28 110 89 0.006
17×21×6.3 5.3 3.59 29 102 82 0.006
18×22×6.3 5.3 3.68 33 102 82 0.007
19×24×6.3 5.3 4.96 47 133 105 0.007
20×25×6.3 5.3 5.54 55 140 109 0.009
22×26×6.3 5.3 5.88 65 132 113 0.007
24×28×6.3 5.3 5.89 73 130 110 0.008
25×30×6.3 5.3 6.02 73 117 97 0.009
28×32×6.3 5.3 6.13 85 112 97 0.010
30×35×6.3 5.3 6.14 90 99 84 0.011
32×36×6.3 5.3 7.99 127 126 112 0.011
35×40×7.0 6 9.2 166 121 107 0.016
36×42×7.0 6 9.48 166 113 98 0.019
38×44×7.0 6 9.84 186 113 98 0.021
40×45×8.0 6.6 10.8 226 113 103 0.021
42×48×8.0 6.6 11.3 226 106 91 0.026
45×52×10 8.6 16.2 364 108 98 0.045
48×55×10 8.6 24 589 160 139 0.043
50×57×10 8.6 25 608 152 131 0.045
55×62×10 8.6 25 700 146 130 0.049
56×64×12 10.4 28 810 134 118 0.070

크기(mm) 치수(mm) 정격부하 접촉압력(MPa) 무게(약.kg)
L1 축방향(kN) 토크(N·m) 샤프트(MPa) 허브(MPa)
60×68×12 10.4 28 830 120 106 0.07
63×71×12 10.4 29 880 116 102 0.08
65×73×12 10.4 30 970 117 102 0.09
70×79×14 12.2 37 1310 119 105 0.115
71×80×14 12.2 38 1390 119 109 0.11
75×84×14 12.2 39 1440 114 99 0.12
80×91×17 15 54 2160 123 103 0.21
85×96×17 15 58 2450 122 107 0.21
90×101×17 15 60 2700 119 104 0.22
95×106×17 15 61 2900 114 105 0.23
100×114×21 18.7 83 4160 119 104 0.39
110×124×21 18.7 91 5170 116 102 0.42
120×134×21 18.7 103 6000 122 107 0.46
130×158×28 25.3 145 9400 118 103 0.86
140×168×28 25.3 162 11000 122 107 0.96
150×178×28 25.3 177 13300 124 108 1
160×186×28 25.3 186 14900 122 112 1
170×191×33 30 236 20100 124 108 1.54
180×201×33 30 238 21500 121 106 1.61
190×211×33 30 258 24400 121 111 1.8
200×224×38 34.8 320 32000 122 107 2.4
210×234×38 34.8 343 36000 124 113 2.5
220×247×38 34.8 348 38000 121 111 2.6
230×254×43 39.5 388 45000 114 100 3.4
240×267×43 39.5 419 51000 120 110 3.8
250×280×43 44 425 53000 101 90 4.8
260×290×48 44 435 56500 100 89 4.9
270×300×48 44 450 61000 100 89 5
280×313×53 49 519 74700 103 92 6.4
290×323×53 49 527 75200 97 86 6.5
300×333×53 49 540 79000 95 85 6.8
320×360×65 59 740 119000 104 93 11
340×380×65 59 785 133600 104 93 11.5
360×400×65 59 810 145000 101 91 12.3
380×420×65 59 880 168500 105 95 13
400×440×65 59 887 176000 95 89 13.7
420×460×65 59 888 186000 99 86 14.1
440×480×65 59 970 213000 99 89 14.5
460×500×65 59 1040 240000 102 93 15.8
480×520×65 59 1080 261000 102 93 16
500×540×65 59 1090 270000 97 88 16.7
