사양

크기(mm)	치수(mm)			정격부하		접촉압력(MPa)		잠금 나사	무게(약.kg)
크기(mm)	L1	L2	D1	축방향(kN)	토크(N·m)	샤프트(MPa)	허브(MPa)	체결력(N·m)	무게(약.kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

크기(mm)	치수(mm)			정격부하		접촉압력(MPa)		잠금 나사	무게(약.kg)
크기(mm)	L1	L2	D1	축방향(kN)	토크(N·m)	샤프트(MPa)	허브(MPa)	체결력(N·m)	무게(약.kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

설명하다

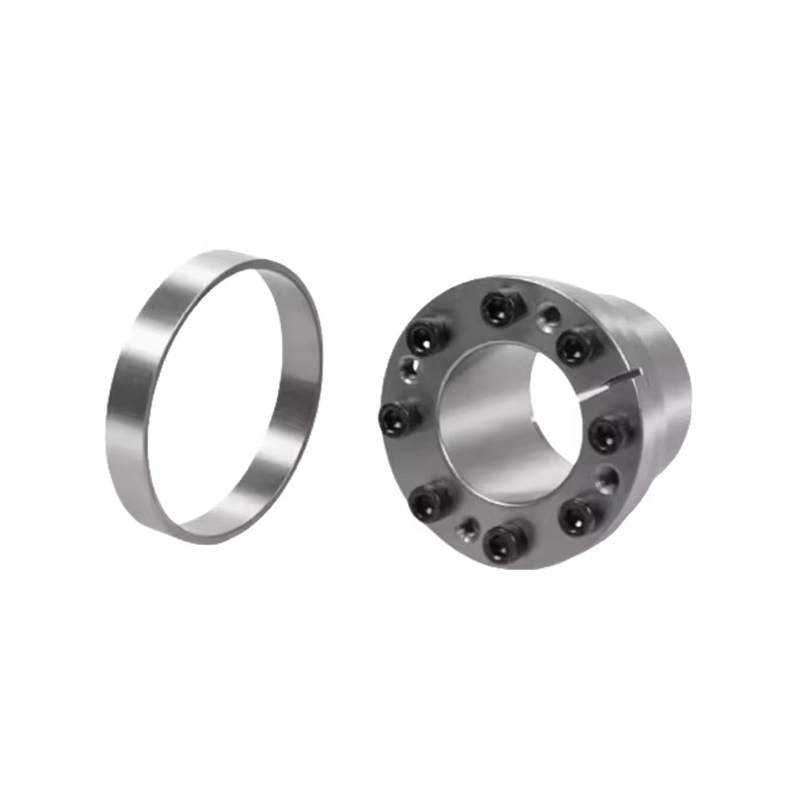

Z11 확장 슬리브는 초고토크 전달 애플리케이션용으로 설계된 고성능 기계식 잠금 장치입니다. 중부하 작업 및 동적으로 부하가 걸리는 기계의 까다로운 요구 사항을 충족하도록 설계된 Z11 모델은 키홈이나 스플라인 없이도 샤프트와 허브 사이에 안전하고 백래시 없는 연결을 보장합니다. 정밀도, 신뢰성 및 기계적 강도가 중요한 분야에서 뛰어난 성능을 제공합니다.

작동 원리
Z11 확장 슬리브는 마찰 잠금 원리에 따라 작동합니다. 축 클램핑 볼트를 조이면 슬리브의 내부 및 외부 테이퍼 표면이 반경 방향 압력을 생성하여 샤프트와 장착된 구성 요소 사이에 강력한 마찰 결합을 생성합니다. 이 결합은 탁월한 효율성과 안정성으로 토크와 축력을 전달합니다. 기존의 키 연결과 달리 Z11 슬리브는 하중을 균일하게 분산시켜 국부적인 응력 집중을 줄이고 더 긴 서비스 수명을 보장합니다.

구조 및 구성
Z11 확장 슬리브는 일반적으로 다음과 같은 핵심 요소로 구성됩니다.
내부 및 외부 원뿔: 균일한 방사형 확장을 촉진하는 정밀하게 가공된 테이퍼형 구성 요소입니다.
클램핑 볼트: 축 방향 힘을 유도하여 마찰 그립을 생성하는 고강도 패스너입니다.
고급 합금강: 슬리브는 프리미엄급 강철로 제조되었으며 고급 표면 경화 및 부식 방지 마감 처리되어 뛰어난 내구성과 내마모성을 제공합니다.
특정 치수 또는 성능 요구 사항을 충족하기 위해 선택적 OEM 사용자 정의가 가능합니다.

주요 특징 및 장점
초고토크 전달: 기존 커플링이나 키 어셈블리에 비해 훨씬 더 높은 토크를 전달할 수 있습니다.
높은 동적 부하 용량: 빈번한 시작-정지 주기, 부하 변동 및 충격 입력을 받는 기계에 최적화되었습니다.
탁월한 강성: 슬리브의 견고한 구조는 미세한 움직임을 최소화하여 정밀한 정렬과 진동 없는 작동을 보장합니다.
강력한 작동 안정성: 동적 또는 역방향 하중 조건에서 풀림에 대한 탁월한 저항성을 제공합니다.
백래시 없는 설계: 유격 없이 정확한 토크 전달을 보장하며 정밀 구동 시스템에 이상적입니다.
간편한 설치 및 분해: 샤프트나 허브를 손상시키지 않고 설치하거나 제거할 수 있어 서비스 용이성이 향상되고 가동 중지 시간이 줄어듭니다.
OEM 지원: 직경, 길이, 볼트 구성 및 표면 처리에 대해 유연한 사용자 정의 옵션을 사용할 수 있습니다.

응용
Z11 확장 슬리브는 다음을 포함하여 정밀한 동력 전달과 높은 기계적 신뢰성을 요구하는 산업에서 널리 사용됩니다.
중장비 및 장비
풍력 터빈 및 에너지 생성 시스템
철강 및 금속 가공 기계
제지 및 펄프 산업 장비
해양 추진 시스템
대형 컨베이어 및 산업용 드라이브
공작 기계 및 자동화 시스템
