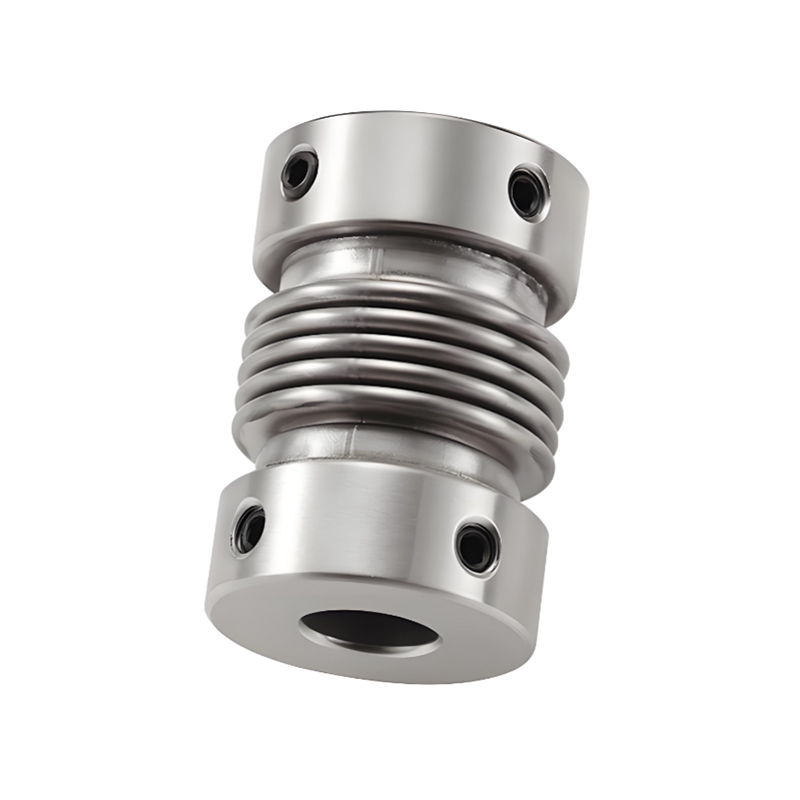

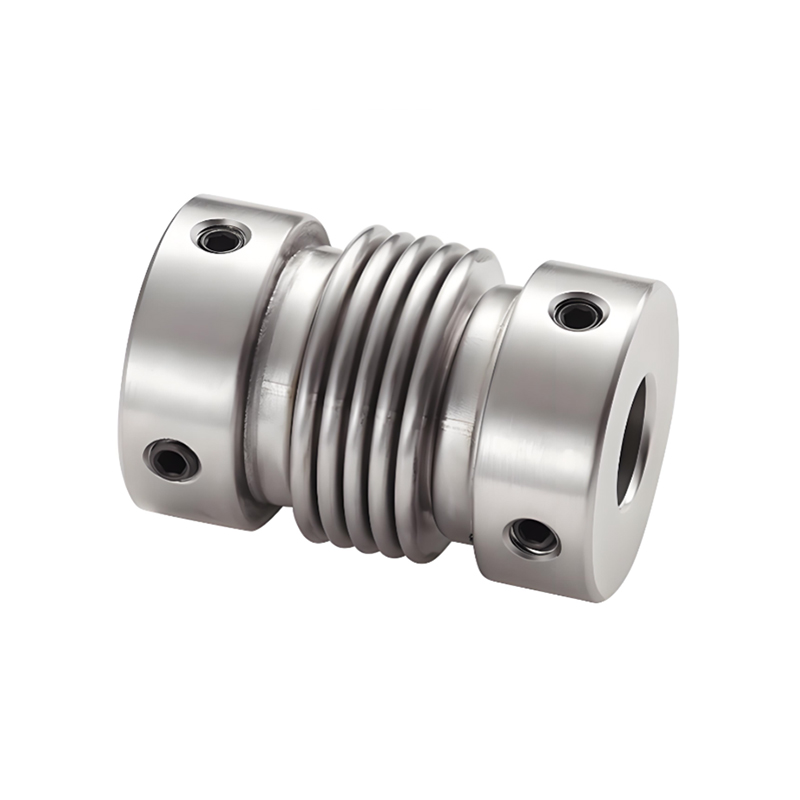

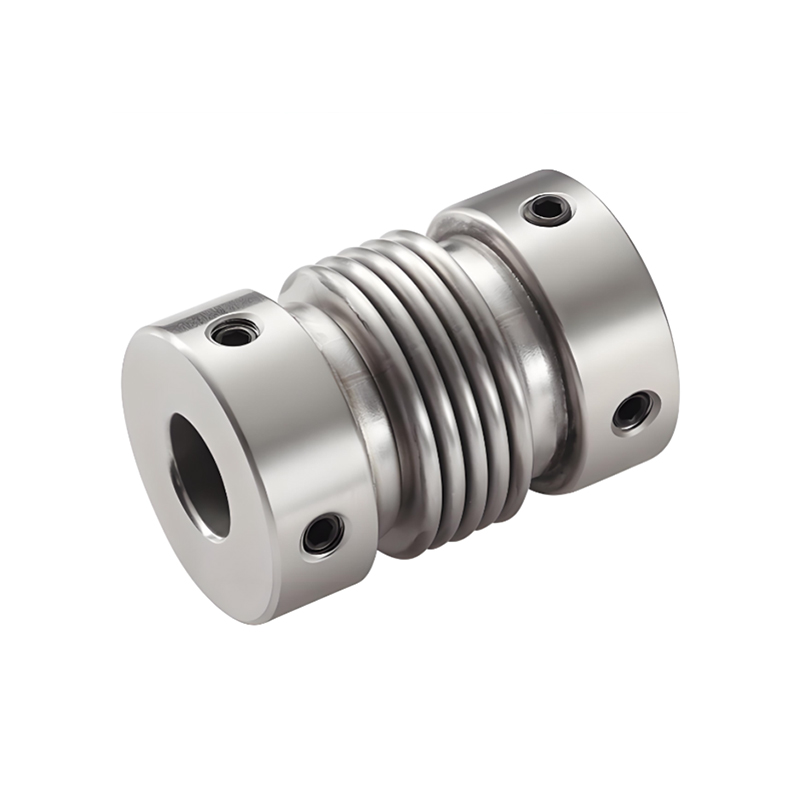

RSK-CPRG 우수한 내식성 스테인레스 스틸 벨로우즈 커플링 포지셔닝 나사

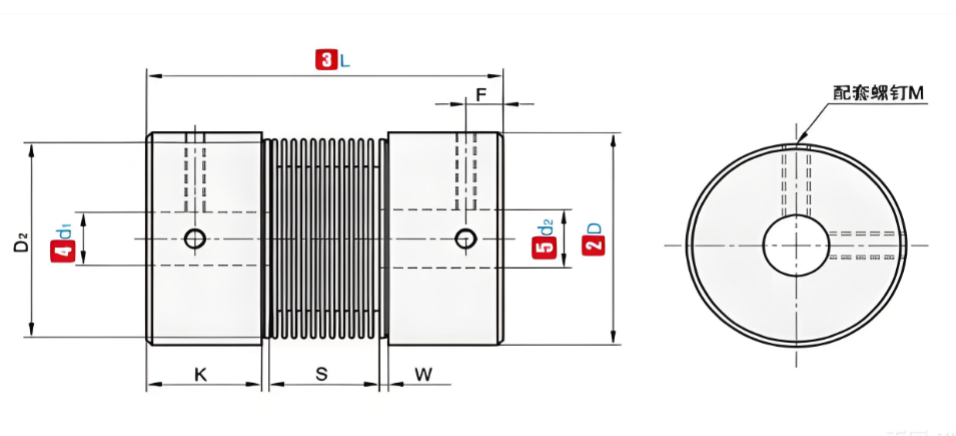

부품번호

ΦD

L

표준 내경(mm)

K

W

S

D²

F

M

토크 조임(N.m)

RSK-CPRG

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

참고: 커플링 양쪽 끝의 내부 구멍은 최소 및 최대 내부 직경과 자유롭게 결합될 수 있습니다. 표에 표시된 내경 크기는 참고용입니다. 고객이 요구하는 구멍 직경도 참고용입니다. 고객이 요구하는 구멍 직경에 대해서는 당사에 문의하십시오.

부품번호

ΦD

L

정격토크(N.m)

바이어스 허용(mm)

기울기 허용(∠°)

축편차 허용(mm)

RPM 허용

정적 비틀림 강성(N.m/rad)

관성 모멘트(N.m)

무게(g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10⁻⁵

128

참고: 위의 관성 토크 및 기술 매개변수는 최대 조리개 표준으로 측정됩니다. 최대 정격 토크 값은 커플링 자체의 내구성과 관련이 있습니다. 외경이 클수록 힘이 커지고, 외경이 작을수록 허용속도가 높아집니다.
