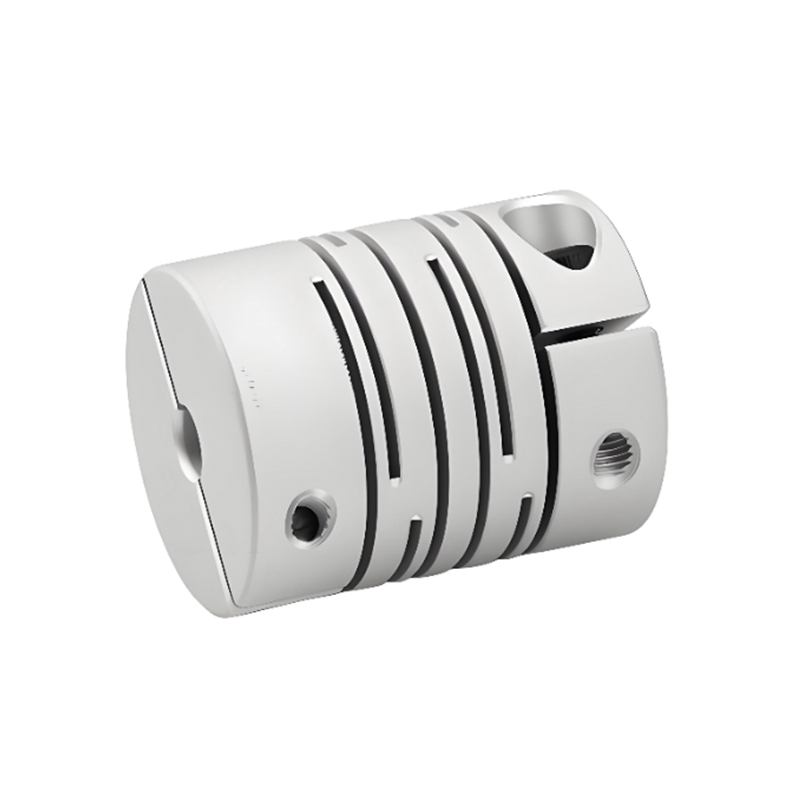

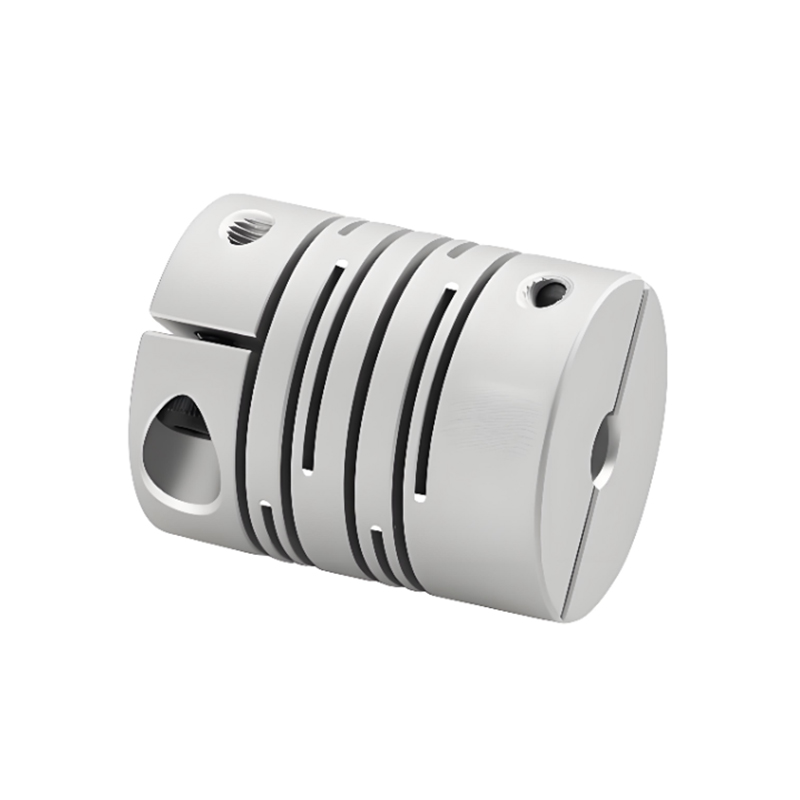

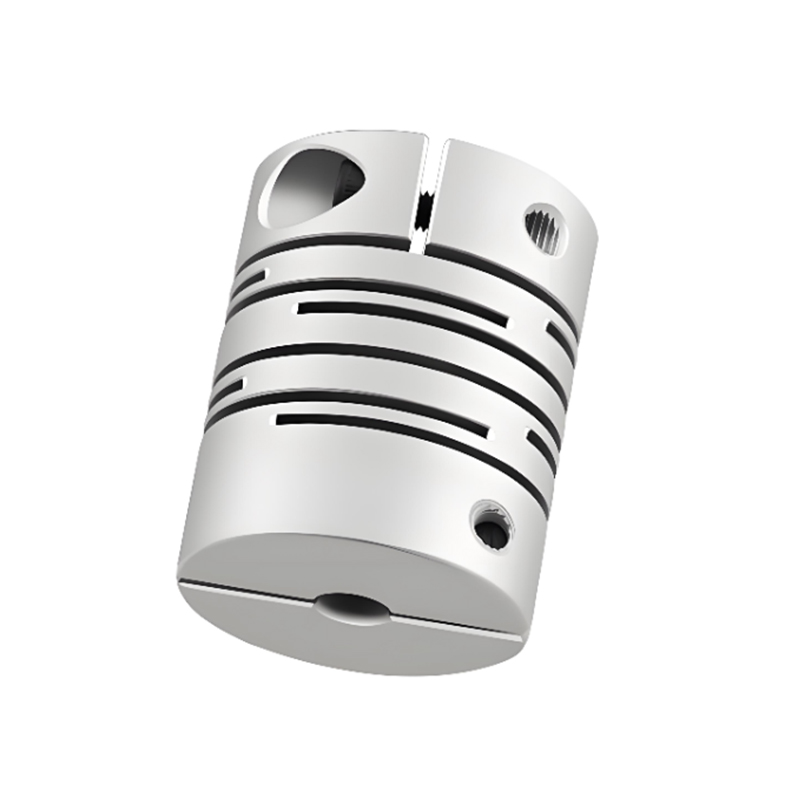

RSK-CPPC 고강성 알루미늄 합금 평행선 샤프트 커플링 클램프 유형

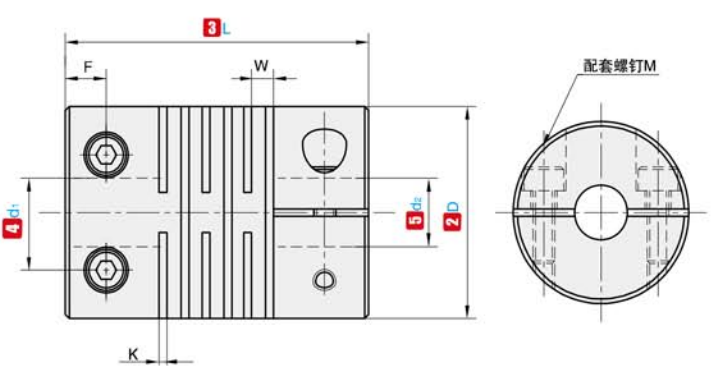

코드명

D

L

표준 내경(mm)

K

W

F

M

토크 조임(N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

참고: 커플링 양쪽 끝의 내부 구멍은 최소 및 최대 내부 직경과 자유롭게 결합될 수 있습니다. 표에 표시된 내경 크기는 참고용입니다. 고객이 요구하는 구멍 직경도 참고용입니다. 고객이 요구하는 구멍 직경에 대해서는 당사에 문의하십시오.

코드명

D

L

정격토크(N.m)

바이어스 허용(mm)

기울기 허용(∠°)

축편차 허용(mm)

RPM 허용

정적 비틀림 강성(N.m/rad)

관성 모멘트(N.m)

무게(g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

참고: 위의 관성 토크 및 기술 매개변수는 최대 조리개 표준으로 측정됩니다. 최대 정격 토크 값은 커플링 자체의 내구성과 관련이 있습니다. 외경이 클수록 힘이 커지고, 외경이 작을수록 허용속도가 높아집니다.
