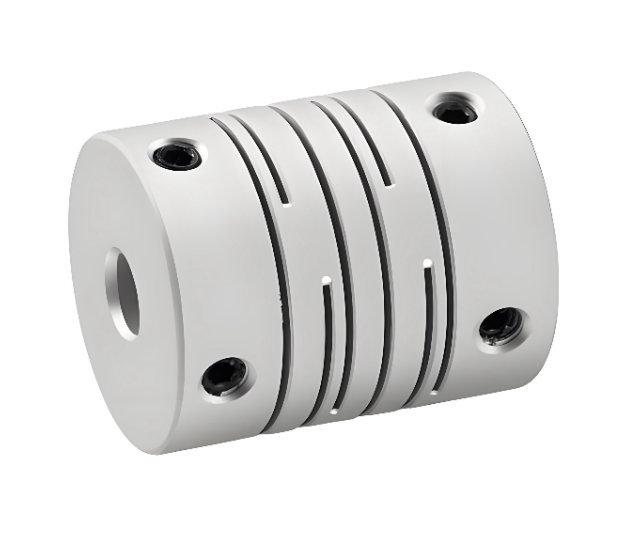

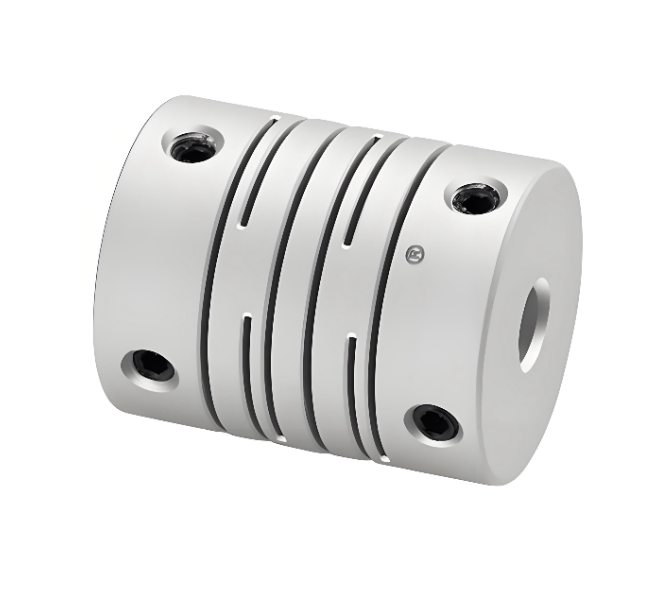

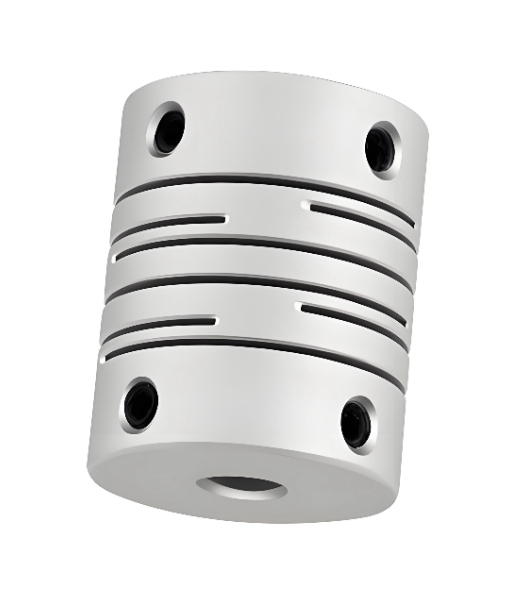

RSK-CPI 고강도 알루미늄 합금 평행 빔 샤프트 커플링 포지셔닝 스크류 유형

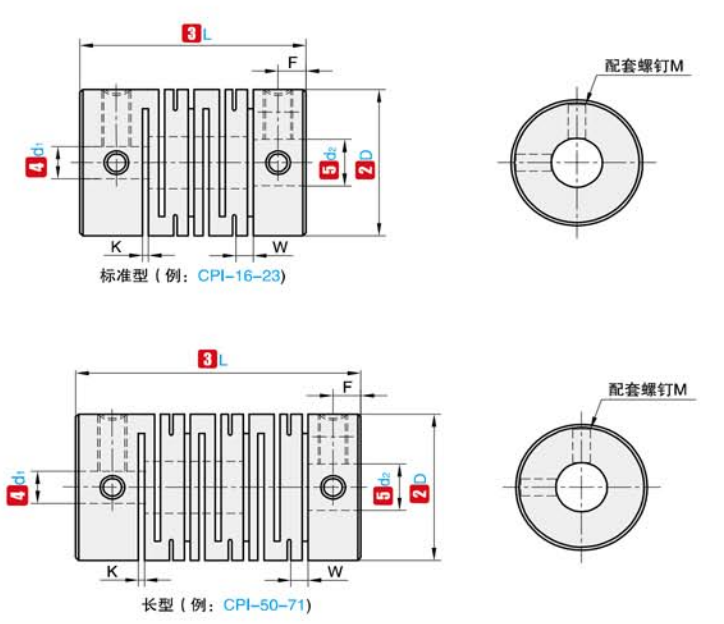

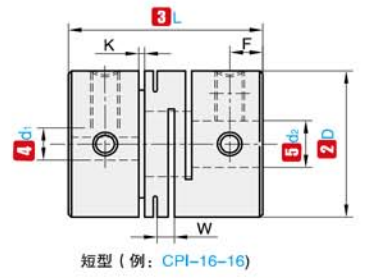

코드네임

D

L

표준 내경(mm)

K

W

F

M

토크 조임(N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6.35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6.35     8  9  9.525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

참고: 커플링 양쪽 끝의 내부 구멍은 최소 및 최대 내부 직경과 자유롭게 결합될 수 있습니다. 표에 표시된 내경 크기는 참고용입니다. 고객이 요구하는 구멍 직경도 참고용입니다. 고객이 요구하는 구멍 직경에 대해서는 당사에 문의하십시오.

코드명

D

L

정격토크(N.m)

바이어스 허용(mm)

기울기 허용(∠°)

축편차 허용(mm)

RPM 허용

정적 비틀림 강성(N.m/rad)

관성 모멘트(N.m)

무게(g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0.20

30000

31

8.3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0.20

24000

44

3.3x10 ^-7

6

16

23

0.9

0.1

1.5

±0.20

24000

44

3.3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0.20

24000

80

3.3x10 ^-7

10

20

26

1.6

0.15

1.5

±0.20

19000

109

9.0x10 ^-7

12

25

25

3

0.15

1.5

±0.20

19000

109

9.0x10 ^-7

15

25

31

3

0.15

1.5

±0.20

15000

165

2.2x10 ^-6

23

32

32

6

0.15

1.5

±0.20

15000

165

2.6x10 ^-6

27

32

41

6

0.15

1.5

±0.20

12000

270

8.0x10 ^-6

50

38

41

9.5

0.2

1.5

±0.20

12000

270

9.6x10 ^-6

60

40

56

15

0.2

1.5

±0.20

9400

344

3.1x10 ^-5

135

참고: 위의 관성 토크 및 기술 매개변수는 최대 조리개 표준으로 측정됩니다. 최대 정격 토크 값은 커플링 자체의 내구성과 관련이 있습니다. 외경이 클수록 힘이 커지고, 외경이 작을수록 허용속도가 높아집니다.
