RSK 그리드 커플링 설치 지침

의 성능 커플링 설치 및 유지 관리 방법에 따라 크게 달라집니다. 그리드 커플링은 수정 없이 수평 또는 수직 위치에서 작동하도록 설계되었습니다.

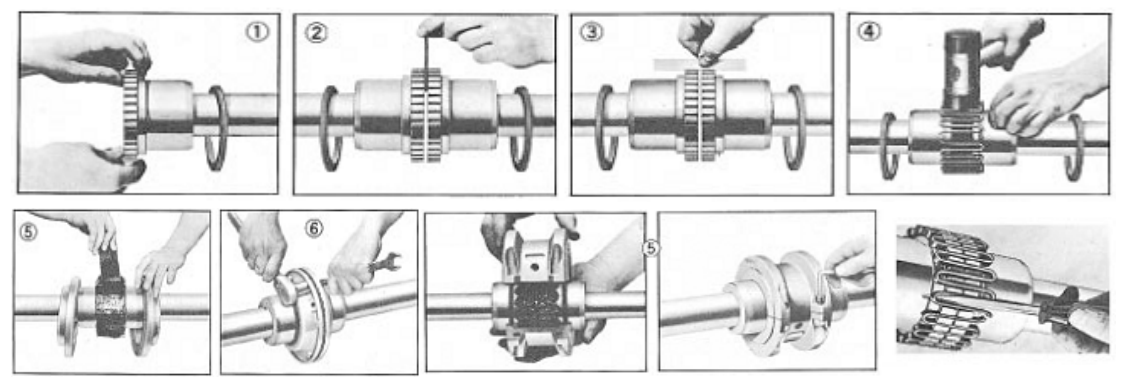

1. 씰 및 허브 장착
불연성 용제를 사용하여 모든 금속 부품을 청소하고 허브, 샤프트 및 키홈에 버가 있는지 확인하십시오. 씰을 그리스로 가볍게 코팅하고 허브를 장착하기 전에 샤프트에 놓습니다. 별도의 표시가 없는 한 허브 면이 샤프트 끝과 같은 높이가 되도록 해당 샤프트에 허브를 장착합니다. 준비가 완료되면 나사를 조이십시오.

2. 간격 및 각도 정렬

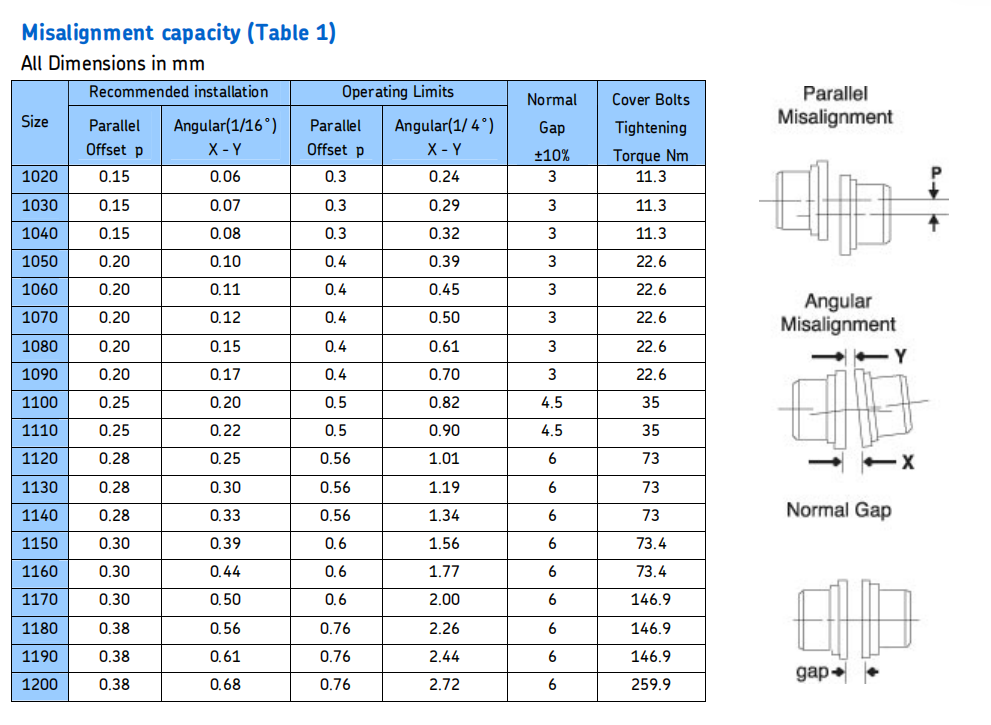

표 1에 명시된 간격과 동일한 두께의 스페이서 바를 사용합니다. 그림과 같이 바를 90° 간격으로 동일한 깊이로 삽입하고 필러를 사용하여 바와 허브 면 사이의 간격을 측정합니다. 최소 및 최대 측정값의 차이는 표 1에 지정된 각도 제한을 초과해서는 안 됩니다.

3.오프셋 정렬
직선 모서리가 두 허브 모두에서 90° 간격으로 정사각형(또는 표 2에 지정된 제한 내)에 놓이도록 정렬합니다. 간격은 표 1에 지정된 평행 오프셋 설치 제한을 초과해서는 안 됩니다. 모든 기초 볼트를 조이고 2단계와 3단계를 반복합니다. 필요한 경우 커플링을 다시 정렬하십시오.

4. 그리드 삽입
그리드를 삽입하기 전에 지정된 윤활유로 틈과 홈을 포장하십시오. 그리드를 같은 방향으로 고정하세요. 이렇게 하면 커버 절반의 회전하지 않는 핀과 그리드가 정확하게 접촉할 수 있습니다. 부드러운 망치로 그리드를 살짝 벌려 커플링 톱니를 통과하고 자리를 잡습니다.

5. 그리스를 바르고 커버를 조립합니다.
가능한 한 많은 윤활유를 사용하여 그리드 사이와 주변 공간을 채우고 그리드 상단으로 과도한 플러시를 닦아냅니다. 커버의 홈과 정렬되도록 허브에 씰을 배치합니다. 하단 커버 절반의 플랜지에 개스킷을 배치하고 일치 표시가 같은 쪽에 오도록 커버를 조립합니다. 개스킷이 씰에 닿을 때까지 밀어 넣고 패스너로 커버 절반을 고정한 후 표에 지정된 토크로 조입니다. 패스너를 조이는 동안 개스킷이 제 위치에 있는지 확인하세요.
