기어 커플링 설치 지침

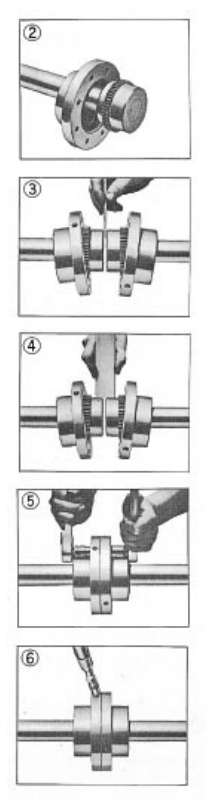

1. 마운트 플랜지 슬리브, 씰 및 허브

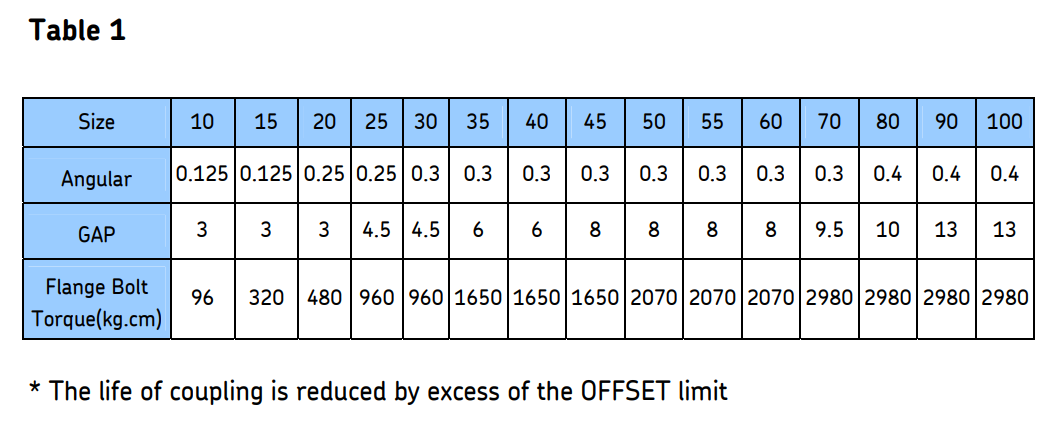

모든 부품을 청소하십시오. 크라운 기어 톱니와 O-링에 그리스를 바르십시오. O-링을 샤프트에 끼웁니다. 씰 링이 있는 플랜지 슬리브를 샤프트에 배치하고 허브를 해당 샤프트에 장착합니다. 누출을 방지하기 위해 키 홈을 밀봉하십시오. 고정나사를 삽입하고 조입니다. 표 1과 같이 허브 간격에 맞춰 장비를 배치합니다.

2. 간격 및 각도 정렬

표 1에 명시된 간격과 동일한 두께의 스페이서 바를 사용합니다. 바를 90° 간격으로 동일한 깊이로 삽입하고 필러를 사용하여 바와 허브 면 사이의 간격을 측정합니다.

3. 오프셋 정렬

표 1을 참조하여 90°마다 확인하면서 샤프트를 직선 바와 정렬합니다. 필러로 확인합니다. 다이얼 게이지를 사용하여 오프셋 한계를 초과하지 않도록 하십시오.

4. 커플링 조립

플랜지 사이에 가스켓을 삽입하고 윤활 구멍이 90°가 되도록 볼트를 조입니다. 표 1에 지정된 토크로 패스너를 조입니다.

5. 큰 사이즈 (70사이즈 이상)

설치하다 커플링 위와 같이. 모든 윤활 플러그를 제거하고 권장 그리스를 열린 윤활 구멍을 통해 흘러나올 때까지 커플링에 넣은 다음 플러그를 꽂습니다. 열린 반대편 구멍에 그리스가 넘칠 때까지 채워주세요.
